7. Osaluettelot

Harjoitus 7: Osaluetteloiden teko kokoonpanosta

Harjoituksen tavoitteena on tehdä kaksi osaluetteloa Excel-tiedostoon. Käytämme kahta eri listaustekniikka listojen muodostamiseen.

Harjoituksen arvioitu kesto on 10 minuuttia.

Versio yhteensopivuus

Harjoitus on toteutettu 27.0 (Vertex 2021) versiolla.

Tässä harjoituksessa opimme

Tuottamaan osaluetteloita kahdella eri toiminnolla.

Käytetyt toiminnot

Osaluettelo
Mallin näkyvien osien osatiedot
Piilota
Palauta piilotetut
Tallenna

Avaa pääkokoonpanon malli

Avaa harjoituksen pääkokoonpanon malli (EXP-MAIN.vxm).

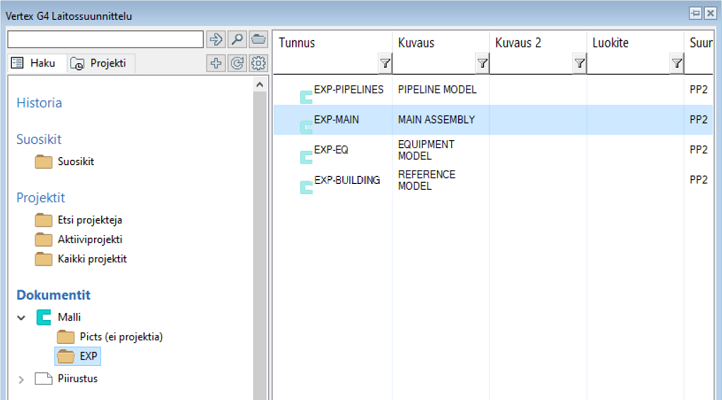

Avaa yleisselain näppäimellä B ja etsi kohta Dokumentit.
Dokumentit-kohta jakautuu kahteen pääkansioon Malli ja Piirustus.
Etsi projektisi kansio kohdasta Malli ja tuplanapsauta päämallisi auki.
Tutustu selaimien käyttöön tarkemmin täällä.

Toiminto Osaluettelo

Toiminnolla Osaluettelo voit tehdä kokoonpanosta erilaisia listauksia.

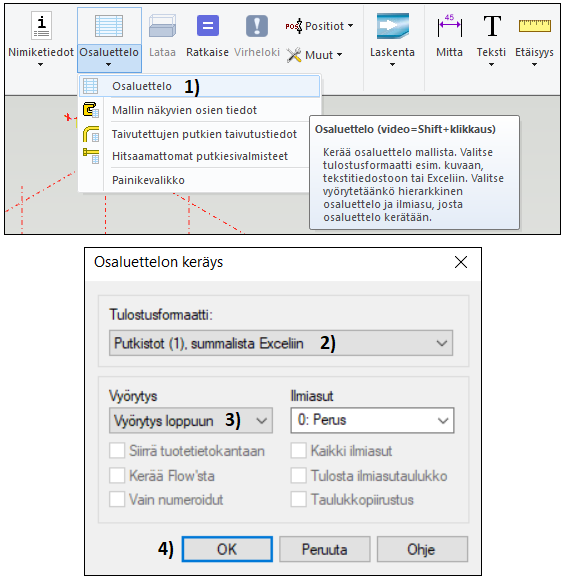

Kokoonpano-välilehti > Osaluettelo, kuvassa 1) tai vaihtoehtoisesti tilannekohtainen toiminto: Osaluettelo.
Osaluettelon keräys -ikkuna aukeaa > Valitse Tulostusformaatti pudotusvalikon avulla: Putkistot (1), summalista Exceliin, kuvassa 2) ja 3).
Valitse Vyörytys-kenttään arvo Vyörytys loppuun, kuvassa 4).
Lopuksi käynnistä luettelon teko OK-painikkeella, kuvassa 5).
Valitse kohde, johon tallennat tiedoston piping.xls ja tallenna tiedosto.

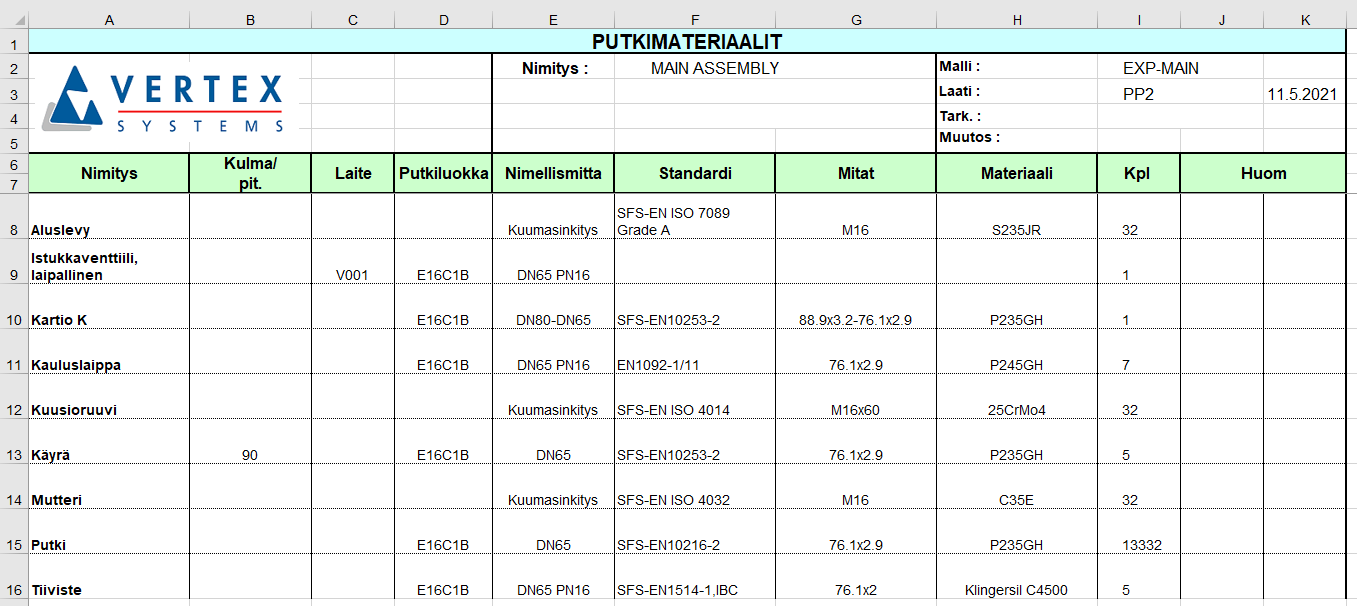

Listaus aukeaa tämän jälkeen Exceliin.
Lataa tästä kyseinen Excel-tiedosto.
Kokeile erilaisia Tulostusformaatteja halutessasi.

Toiminto Mallin näkyvien osien tiedot

Tällä toiminnolla voit tarkastella kokoonpanossa sillä hetkellä näkyvien osien tietoja, käsitellä niitä tarvittaessa ja lopulta siirtää tiedot Exceliin.
Työkalun avulla voit tehdä nopeasti listauksia vapaammin kuin perinteisellä Osaluettelo-työkalulla.
Piilota rakennusmalli EXP-BUILDING > Valitse kokoonpano kokoonpanopuusta tai mallista > Tilannekohtainen toiminto: Piilotus... > Piilota (H).

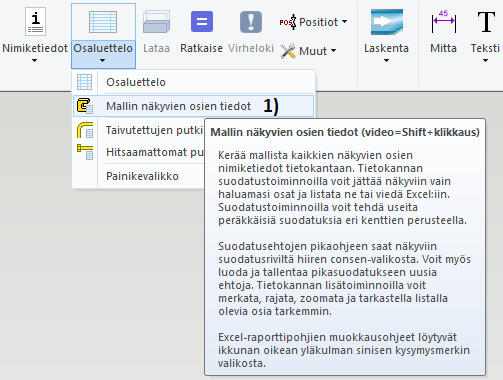

Kokoonpano-välilehti > Mallin näkyvien osien tiedot, kuvassa 1).
Mallin näkyvien komponenttien osatiedot -ikkuna aukeaa, kuvassa 2).
Painikkeet ja toiminnot on esitelty kattavasti toiminnon ohjeessa, jonka saa auki napsauttamalla painiketta Ohje, kuvassa 3).
Seuraavaksi tehdään vastaava listaus kuin edellisessä kohdassa tällä työkalulla.

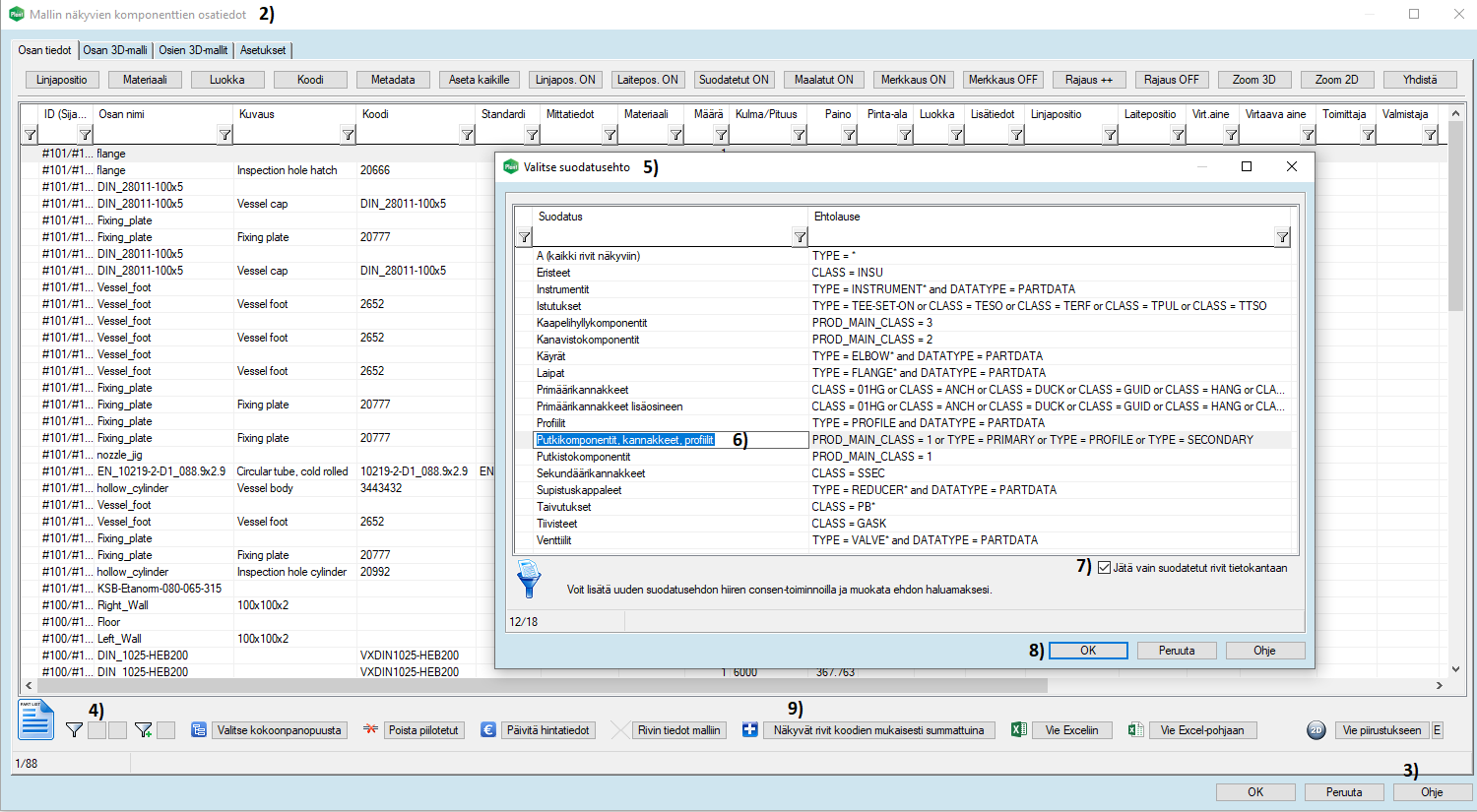

- Napsauta vasemmassa alanurkassa olevaa harmaata ruutua, joka on pikasuodatus, kuvassa 4) > Valitse suodatusehto -ikkuna aukeaa, kuvassa 5) > Valitse rivi Putkikomponentit, kannakkeet, profiilit, kuvassa 6) > Aktivoi valintaruutu Jätä vain suodatetut rivit tietokantaan, kuvassa 7) > Sulje ikkuna OK-painikkeella, kuvassa 8).

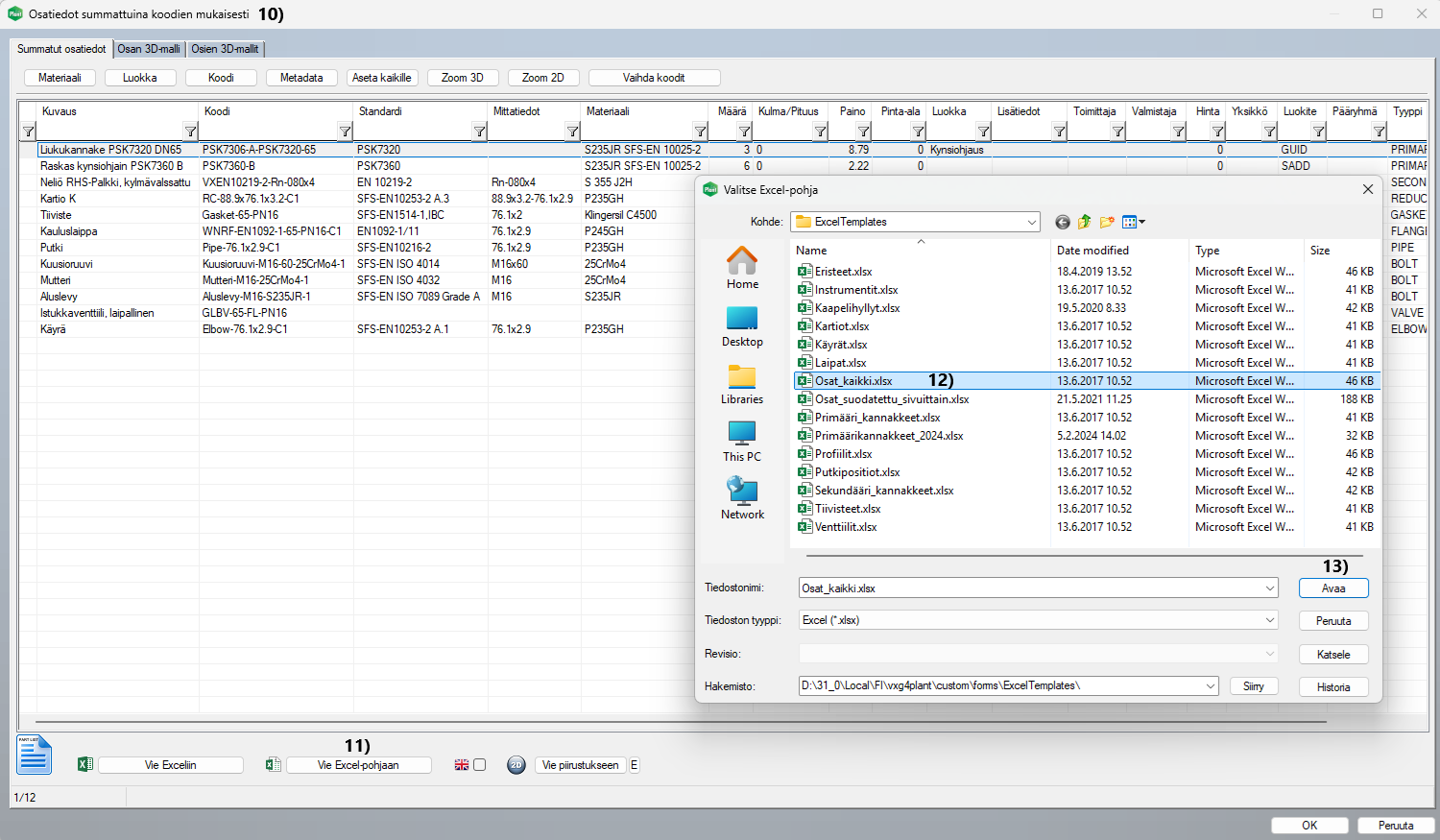

- Tee summalista näytössä olevista osista koodien mukaisesti napsauttamalla painiketta Näkyvät rivit koodien mukausesti summattuna, kuvassa 9) > Ikkuna Osatiedot summattuina koodien mukaisesti aukeaa, kuvassa 10).

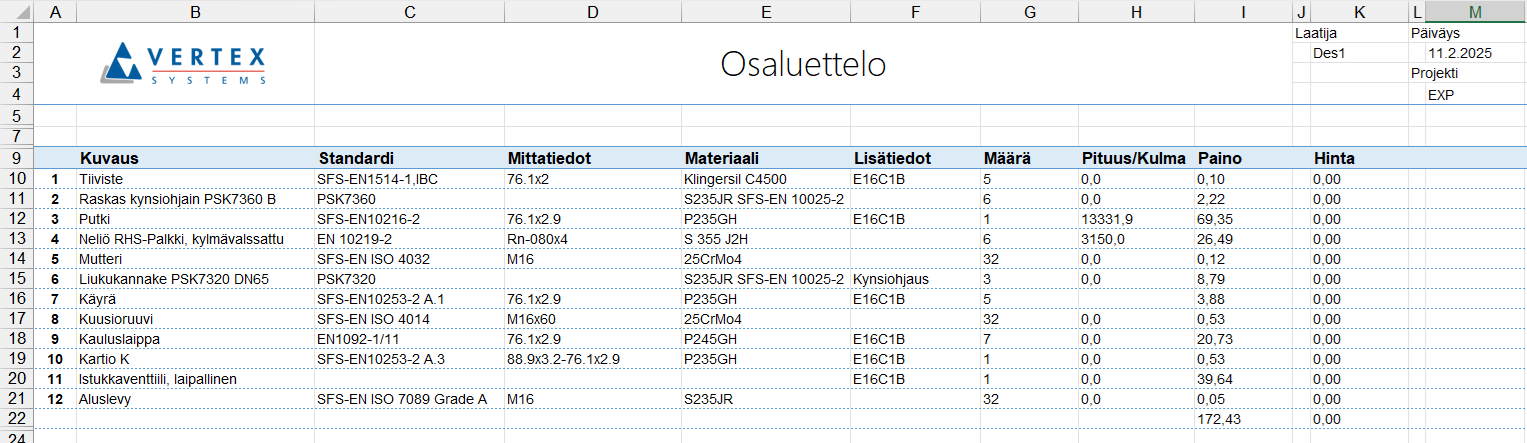

- Siirrä listaus Exceliin > Napsauta painiketta Vie Excel-pohjaan, kuvassa 11) > Valitse Excel-pohja Osat_kaikki.xlsx, kuvassa 12) > Avaa/Open, kuvassa 13) > Excel-tiedosto aukeaa.
- Lataa tästä kyseinen Excel-tiedosto. (47 KB)
- Tässä osaluettelossa näkyvät myös primäärikannakkeet ja sekundäärikannakkeiden teräsprofiilit. Tallenna Excel-tiedosto haluamaasi paikkaan sopivalla nimellä. Sulje tiedosto.
- Sulje lopuksi G4Plantista ikkunat Osatiedot summattuina koodien mukaisesti ja Mallin näkyvien komponenttien osatiedot painikkeella OK.
Kokeile tehdä erilaisia listauksia halutessasi.
Palauta lopuksi piilotettu rakennusmalli > Tilannekohtainen toiminto: Palauta piilotetut (Ctrl+Shift+H).

Tallenna malli

Tallenna pääkokoonpano: Tiedosto> Tallenna tai napsauta
tai näppämistöltä
+
.
