2. Referenssimallien käyttö

Tässä harjoituksessa opimme

• Kokoonpanon avaaminen selaimesta
• Alikoonpanon muokkaaminen
• Linjaviivaston määrittäminen
• Paikallisen osamallin lisääminen ja mallintaminen
• Komponenttikirjaston hyödyntäminen
• Profiilin lisääminen

Käytetyt toiminnot

• Yleisselain (B)
• Tilannekohtainen toiminto: Muokkaa
• Linjaviivaston määrittely
• Tilannekohtainen toiminto: Uusi > Osa
• Luonnos pintaan/viivaan > Vaaka (XY)-tasoon.
• Luonnostelu: Murtoviiva
• Luonnostelu: Mitat
• Pursotus
• Lisää > Komponentti...
• Kierrä z-akselin ympäri
• Tilannekohtainen toiminto: Ehdot > Kiinnitä
• Tilannekohtainen toiminto: Ominaisuudet
• Tilannekohtainen toiminto: Visualisointi > Vaihda materiaali...
• Profiili
• Tilannekohtainen toiminto: Haku > Leikkauspisteeseen (S)
• Tilannekohtainen toiminto: Kopioi
• Tilannekohtainen toiminto: Tallenna kokoonpanoksi...
• Tallenna

Pääkokoonpanon käsittely

Avaa pääkokoonpanon malli

• Avaa edellisen harjoituksen pääkokoonpanon malli (EXP-MAIN.vxm).

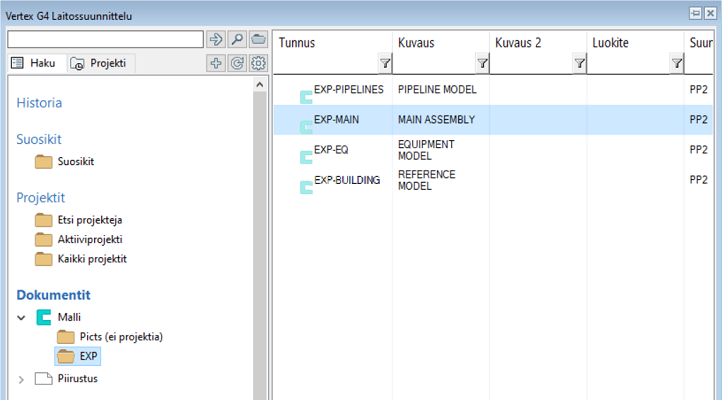

• Avaa yleisselain näppäimellä B ja etsi kohta Dokumentit.
• Dokumentit-kohta jakautuu kahteen pääkansioon Malli ja Piirustus.
• Etsi projektisi kansio kohdasta Malli ja tuplanapsauta päämallisi auki.
• Tutustu selaimien käyttöön tarkemmin täällä.

Muokkaa rakennus-mallia

• Valitse rakennus-malli (EXP-BUILDING) kokoonpanopuusta.

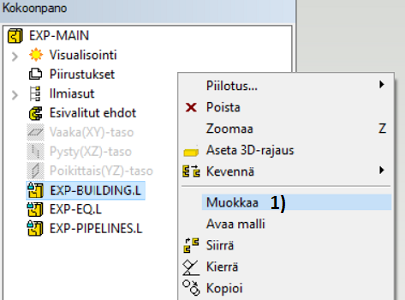

• Tilannekohtainen toiminto: Muokkaa tai tuplanapsauta rakennus-mallia kokoopanopuusta, kuvassa 1).
• Olet nyt muokkaamassa rakennus-mallin sisältöä. Muiden kokoonpanojen kuvakkeet näkyvät kokoonpanopuuussa epäterävinä ja muokattavissa olevan kokoonpanon kuvake on terävä.

Lisätään linjaviivasto

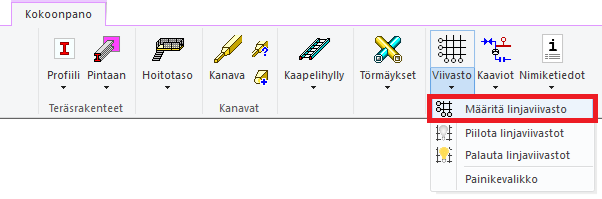

• Kokoonpano-välilehti > Valintanauhasta toiminto Linjaviivaston määrittely.

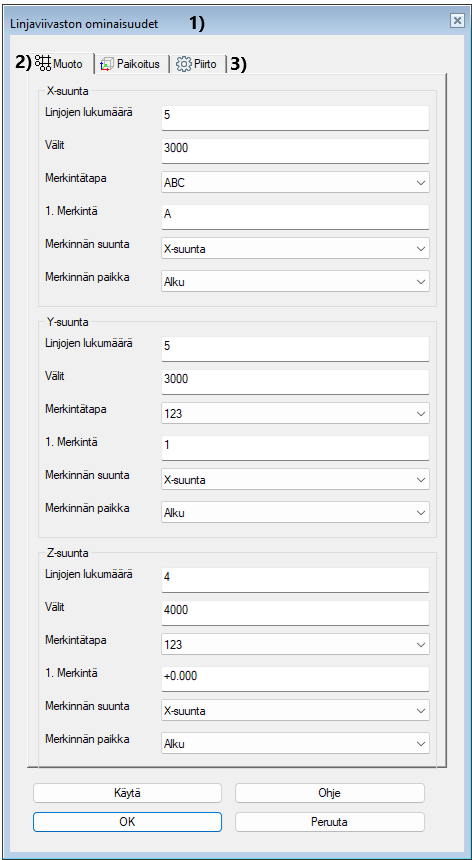

• Projektin linjaviivastojen tietokanta -näyttö aukeaa, kuvassa 1).
• Poista esimerkkiviivastot (Poista rivi) tai vaihtoehtoisesti määritä, että ne eivät ole käytössä (Käytä = 0), kuvassa 2) ja 3).
• Tee uusi linjaviivasto painikkeella Lisää rivi, kuvassa 4) > Vaihda nimeksi Groundlevel, kuvassa 5).

• Valitse linjaviivojen suunnan X ensimmäinen rivi ja paina napista Lisää uusi linjaviivanmääritys aktiivisena olevalle suunnalle, kuvassa 6) > Ohjelma lisää uuden rivin tunnuksella B > Muuta kentän Etäisyys linjaviivaston origoon (mm) arvoksi 3000, kuvassa 7).

• Toista lisäys suuntaan X siten, että saat tunnukset A-E luotua. Tunnuksen E etäisyys linjaviivaston origosta on 12000.

• Tee sama toimenpide suunnan Y linjaviivoille tunnuksille 1-5.

• Suuntaan Z lisätään neljä tunnusta (+0.000, +4.000 ja +8.000 ja +12.000) 4000 mm välein.

• Tallenna tekemäsi muutokset ja napsauta painiketta Käytä aktivoidaksesi linjaviivastosi, kuvassa 8) ja 9).

• Sulje tietokantanäyttö painikkeella Poistu, kuvassa 10).

• Rakennus-mallin alla näkyy nyt paikallinen osa, jonka nimi on Groundlevel.

• Mikäli viivasto ei näy, varmista, että apugeometria on näkyvillä > Joko pikanäppäin G tai valintanauhan toiminto Näytä apugeometria [G].

• Linjaviivastoa voit muokata palaamalla tietokantanäyttöön (Kokoonpano-välilehti > Linjaviivaston määrittely).

Lattian mallinnus

Osamallinnuksen aloitus ja luonnokseen siirtyminen

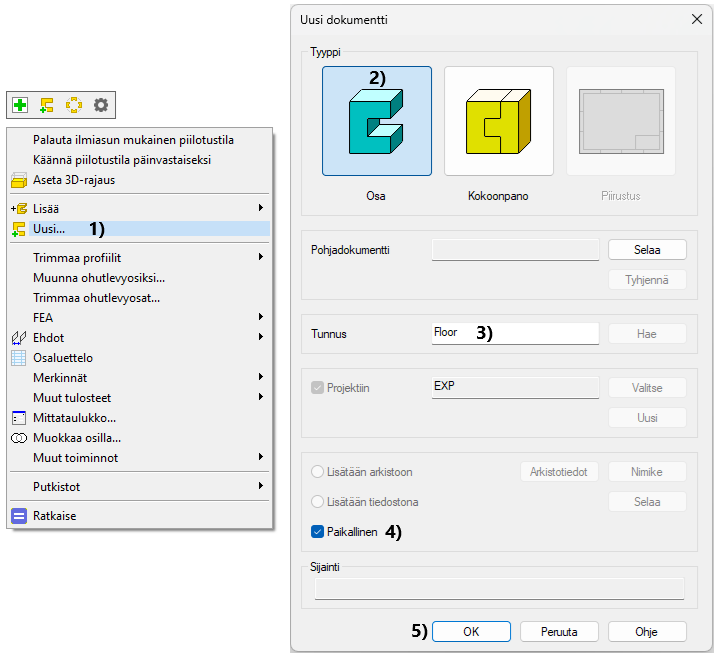

• Tee rakennus-mallin kokoonpanoon uusi paikallinen osa:
  • Tilannekohtainen toiminto: Uusi..., kuvassa 1).
  • Valitse dokumentin tyypiksi Osa, kuvassa 2).
  • Syötä mallin tunnus Floor, kuvassa 3).
  • Aktivoi valintaruutu Paikallinen, kuvassa 4).
  • Lopuksi OK, kuvassa 5).

• Siirryt tämän jälkeen osamallinnus-tilaan.

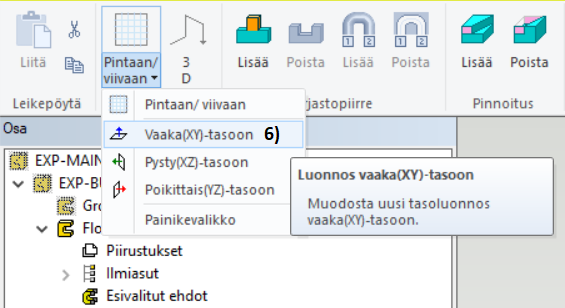

• Valintanauhasta toiminto: Luonnos pintaan/viivaan > Vaaka (XY)-tasoon, kuvassa 6).

Luonnoksen asetukset

Luonnoksen piirtäminen voi aluksi olla helpompaa, jos luonnostaso on kohtisuoraan sinua vasten.

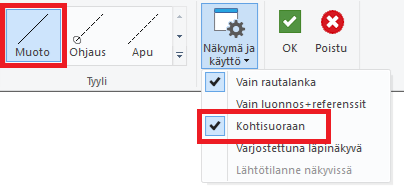

• Luonnoksen saat kohtisuoraan, kunhan valintanauhan kohdassa Asetukset, olet valinnut asetuksen Kohtisuoraan.

Käytä geometrian piirtämiseen viivatyyliä Muoto.

• Apuviiva näkyy vain luonnoksessa.
• Ohjausviiva näkyy osamallissa ns. apugeometriana, mutta se ei osallistu pursotus-toimenpiteeseen.

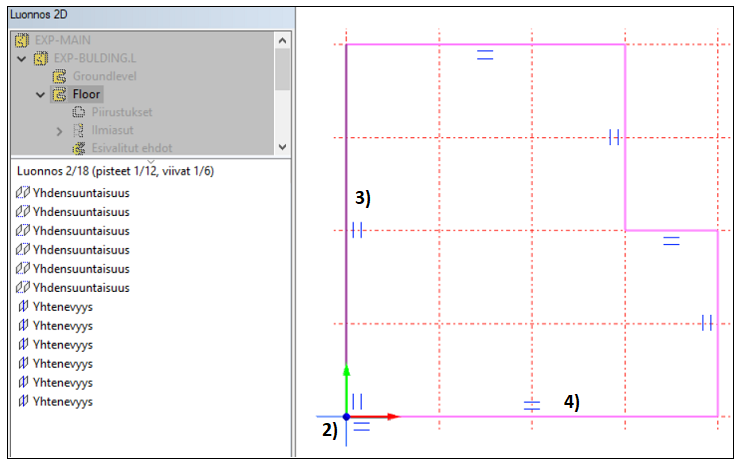

Luonnostele viivaketju

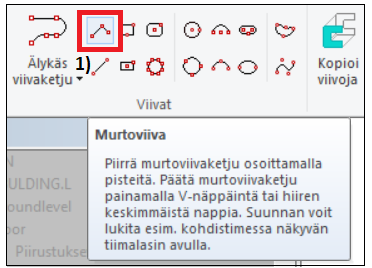

• Käytä työkalua: Murtoviiva, kuvassa 1).
• Piirrä viivaketju:

  • Osoita ensimmäiseksi pisteeksi origo (eli sinisen keskiristin keskipiste), kuvassa 2).
  • Lähde piirtämään viivaketjua ylöspäin y-akselin suuntaisesti, kuvassa 3).

    • Lukitus x-akselin suuntaisesti pikanäppäimellä U.
    • Lukitus y-akselin suuntaisesti pikanäppäimellä I.
  • Katso viivaketjun muoto viereisestä kuvasta.
  • Voit hyödyntää linjaviivaston viivoja luonnostelun aikana, kun ensin lukitset viivan suunnan x- tai y-akselin suuntaiseksi.
  • Kun piirrät alinta vaakaviivaa, niin hae viivan päätepisteen paikka origosta, kuvassa 4) ja 2).

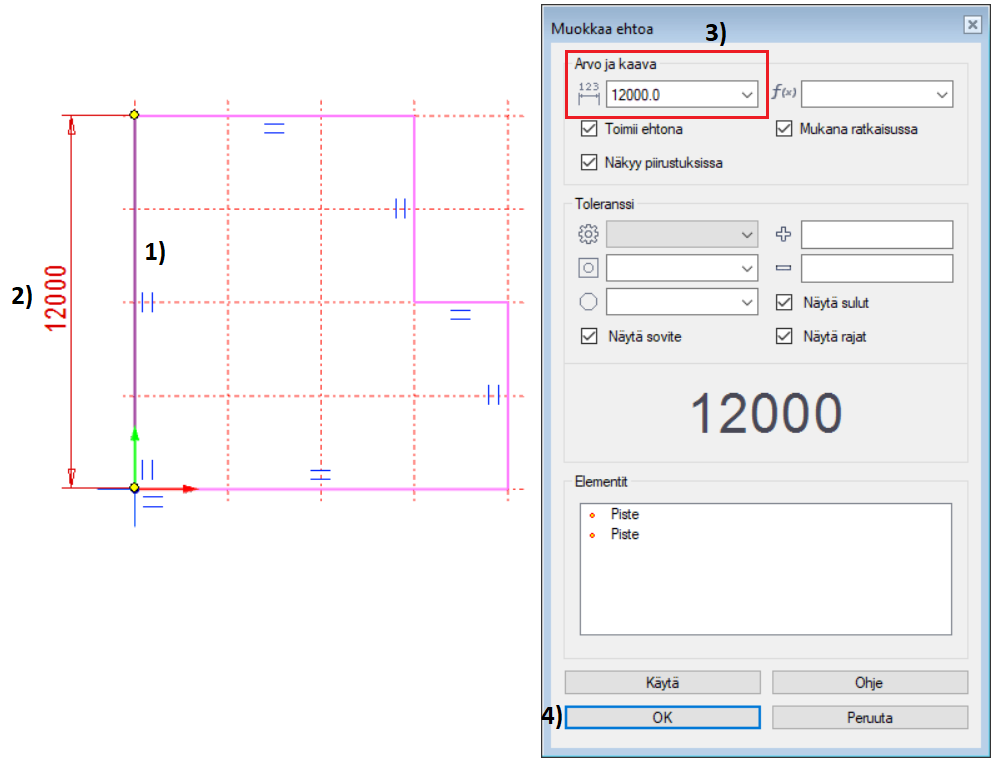

Mitoita luonnos

• Valitse toiminto: Mitta.
• Osoita mitoitettava viiva, kuvassa 1).
• Osoita mittaluvun paikka, kuvassa 2).

  • Ohjelma avaa dialogin Muokkaa ehtoa.
• Syötä oikea mitta: 12000, kuvassa 3).
• Hyväksy mittaehto, paina OK, kuvassa 4).

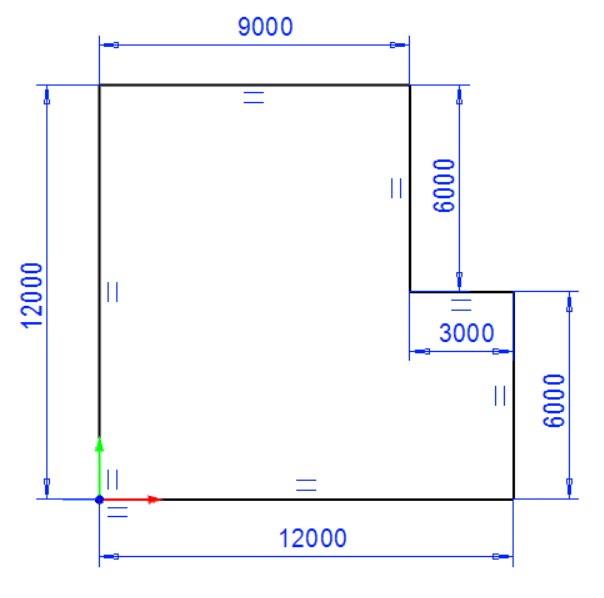

• Mitoita kaikki viivat viereisen kuvan mukaisesti.
• Lopulta luonnos on täysin määritelty.

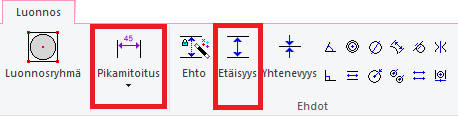

Mitoitusvaihtoehdot

Toiminnossa Mitta osoitat yhden viivan, jolloin ohjelma antaa janalle pituuden, kaarelle säteen tai ympyrälle halkaisijan.

Toiminnossa Etäisyys osoitat aina kaksi elementtiä (viivaa tai pistettä).

• Jos osoitat kaksi viivaa, niin ohjelma kääntää viivat myös yhdensuuntaiseksi.

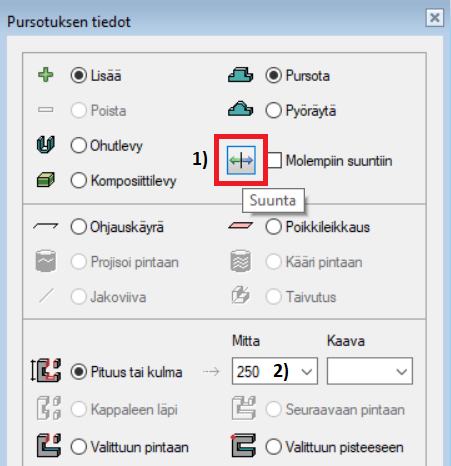

Pursota luonnos

• Hyväksy luonnos: OK
• Vaihda pursotuksen suunta (XY-tasosta alaspäin) painikkeesta Suunta, kuvassa 1). Käännä luonnosta tarvittaessa, jotta hahmotat mihin suuntaan pursotus on menossa.
• Syötä pursotuksen mitta 250 kenttään Pituus tai kulma, kuvassa 2).
• Hyväksy Pursotuksen tiedot: OK.

Palaa takaisin ylemmän tason kokoonpanotilaan: OK.

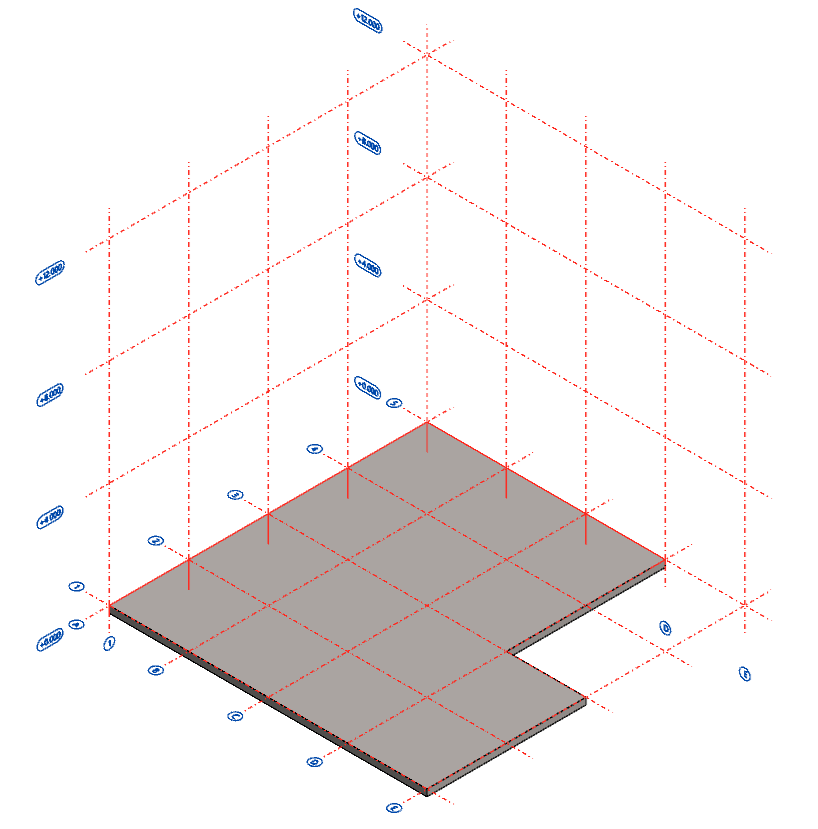

Paikallinen malli Floor on nyt valmis.

Seinien lisääminen

Lisää ensimmäinen seinä kokoonpanoon

• Tilannekohtainen toiminto: Lisää > Komponentti...
• Valitse kansio Alkeismuodot.
• Valitse komponentti suorakulmio ja tuplanapsauta sitä.
• Anna mitat:
  • a = 12000
  • b = 250
  • h = 6000
  • Lopuksi OK.
• Sijoita seinäelementti kokoonpanon origoon, siten että seinäelementti on kokonaisuudessaan lattian päällä kuten viereissä kuvassa.
• Hyödynnä seuraavia toimintoja:
  • Kierrä seinäelementti kerran 90 astetta



    Z-akselin ympäri



    .
  • Vaihda kohdistuspistettä (F8)



    viereiseen nurkkaan.
  • Sijoita seinäelementti kokoonpanon origoon joko painikkeella



    tai osoittamalla origo.
  • Lopeta toiminto: Näppämistöltä Esc tai tilannekohtainen toiminto: Esc.
• Valitse seinä mallista tai kokoonpanopuusta:
  • Tilannekohtainen toiminto: Ehdot > Kiinnitä.
  • Tilannekohtainen toiminto: Ominaisuudet.

    • Vaihda Nimi 100x100x2 > Left_Wall.
    • OK.
  • Tilannekohtainen toiminto: Visualisointi > Vaihda materiaali...
    • Valitse.
    • Vertex Paletti >VxColor_218 (tuplanapsauta).
    • OK.

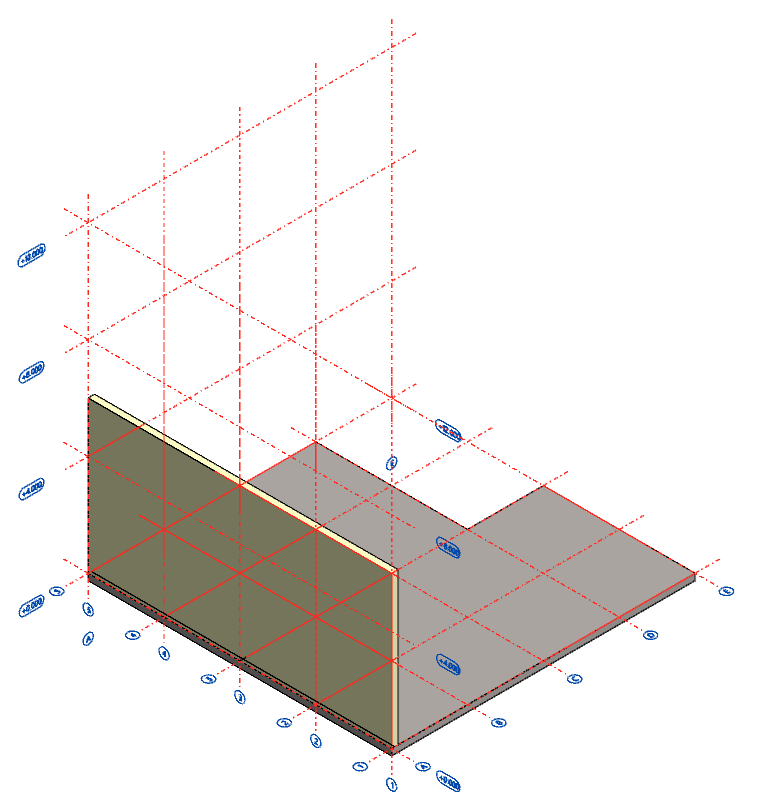

• Vasen seinä on nyt valmis.

Lisää toinen seinä kokoonpanoon

• Tilannekohtainen toiminto: Lisää > Komponentti...
• Valitse kansio Alkeismuodot.
• Valitse komponentti suorakulmio ja tuplanapsauta sitä.
• Anna mitat:
  • a = 8750
  • b = 250
  • h = 6000
  • Lopuksi OK.
• Sijoita seinäelementti kokoonpanoon kuten viereissä kuvassa, siten että seinäelementti on kokonaisuudessaan lattian päällä.

  • Kierrä seinäelementti kahdesti 90-astetta



    Z-akselin ympäri



    .
  • Osoita lattiaelementin nurkkapiste ja paikoita seinä siihen.
  • Lopeta toiminto: Näppämistöltä Esc tai tilannekohtianen valikko > Esc.
• Valitse seinä mallista tai kokoonpanopuusta
  • Tilannekohtainen toiminto: Ehdot > Kiinnitä.
  • Tilannekohtainen toiminto: Ominaisuudet.

    • Vaihda Nimi 100x100x2 > Right_Wall.
    • OK.
  • Tilannekohtainen toiminto: Visualisointi > Vaihda materiaali...
    • Valitse.
    • Vertex Paletti >VxColor_218 (tuplanapsauta).
    • Lopuksi OK.

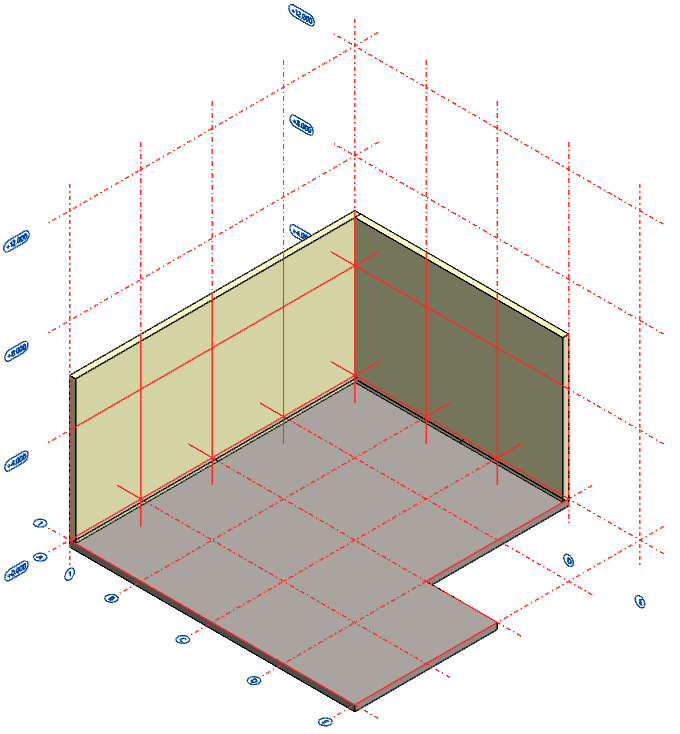

• Oikea seinä on nyt valmis.

Lisää pilarit kokoonpanoon

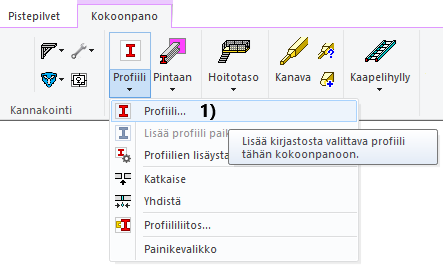

• Käytä työkalua: Profiili, kuvassa 1).
• Valitse kansio Kuumamuovattu.
• Valitse komponentti DIN_1025-HEB ja tuplanapsauta sitä.
• Valitse koko DIN1025-HEB200.
• Siirrä kursorissa näkyvä profiilin poikkileikkaus linjaviivojen risteykseen 2-B.
• Tilannekohtainen toiminto: Haku > Leikkauspisteeseen (S).
• Profiili lukkiutuu pinnan normaalin suuntaisesti eli tässä tapauksessa z-akselin suuntaisesti automaattisesti.
• Reititä profiilia 6000 mm.
  • Voit syöttää mitan näppäimistön numeronäppäimillä ja hyväksyä sen Enter-painikkeella näppäimistöltä.
  • Vaihtoehtoisesti voit napsauttaa seinien viivoja 6000 mm korkeudelta.
• Lisää profiilit risteyksiin 3-B, 4-B, 2-C, 3-C ja 4-C.
  • Valitse profiili ja hyödynnä tilannekohtaista toimintoa Kopioi.
  • Voit kopioida useamman profiilin kerrallaan ja käyttää linjaviivaston viivojen päitä avuksesi.
• Valitse kaikki kuusi profiilia joko mallista tai kokoonpanopuusta > Tilannekohtainen toiminto: Tallenna kokoonpanoksi... > Syötä tunnus Steel-Beams ja aktivoi valintaruutu Paikallinen.

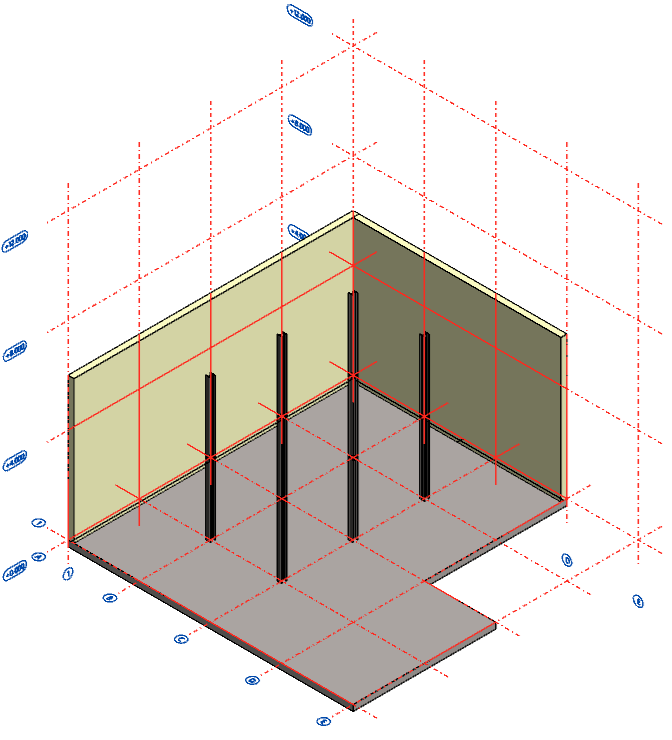

• Rakennus-malli on nyt valmis.

Tallenna malli

• Palaa pääkokoonpano tasolle > Työikkuna > Hiiren oikea painike  > OK. Tämä tallentaa samalla alikokoonpanoon tehdyt muutokset arkistoon.
• Tallenna myös pääkokoonpano: Tiedosto> Tallenna tai napsauta



  tai näppämistöltä



  +



  .

Voit ladata tästä tarvittaessa harjoituksen 2 lopputuloksen (EXP-BUILDING.vxz). (221 KB)

Tämä siirtopaketti perustaa projektin EXP ja lisää edellä mallinnetun rakennus-mallin arkistoon.

Mikäli teit jo harjoituksen itse, niin tämän siirtopaketin käyttö ei ole suositeltavaa ellet nimennyt projektiasi ja mallejasi eri tavalla kuin harjoituksessa kehotettiin.
