1. Luo piirustus, avaa piirustus
![](../__attachments/34490961/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490961/G4Plant_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Harjoitus 1: Luo ja avaa piirustus
Versioyhteensopivuus
Tämä harjoitus on toteutettu versiolla 27.0 (Vertex 2021) ja päivitetty versiolle 28.0 (Vertex 2022)
Tässä harjoituksessa opimme
- Tekemään uuden piirustuksen.
- Täyttämään ja muokkaamaan piirustuksen arkistotietoja, jotka näkyvät piirustuksen otsikkotaulussa.
- Määrittelemään piirustuksen ominaisuudet, kuten mittakaavan.
- Lisäämään piirustuslomakkeen.
- Tallentamaan ja lukemaan piirustuksen.
Käytetyt toiminnot:
- File > Uusi > Piirustus.
- Uusi projekti
- Arkistotiedot
- (Piirustus) Ominaisuudet.
- Symbolit > Lue symboli
- Tallenna.
- Avaa > piirustus

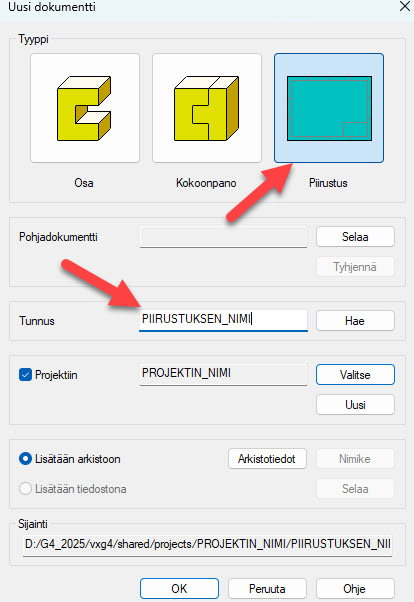

Luo uusi piirustus
- File > Uusi > Piirustus
- Anna tunnus ("piirustusnumero")
Piirustusten tallennuspaikka
Vertex-piirustukset tallennetaan pääsääntöisesti aina arkistoon, joten pidä valintanappi Lisää arkistoon aina valittuna.
Piirustustiedostot tallennetaan seuraavasti:
- vxg4/shared/picts-kansioon (vxg4_srv/shared/picts), jos projektia ei ole valittu.
- vxg4/shared/projects/PROJ_NIMI-kansioon (vxg4_srv/shared/projects/PROJ_NIMI), jos projektio on valittu.
Yksittäisasennetun Vertexin asennuskansio on oletuksena vxg4.
Tiedostopalvelimelle asennetun Vertexin asennuskansio on oletuksena vxg4_srv.
![](../__attachments/34490961/UusiPiirustus2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

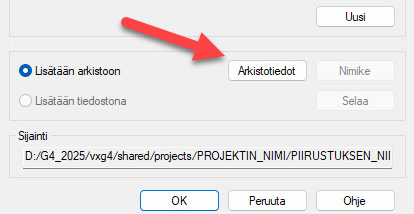

Anna piirustukselle arkistotiedot
- Painike: Arkistot. (Arkistotiedot) avaa piirustusarkistokortin.
Arkistotietojen merkitys
Arkistoon tallennus tarkoittaa sitä, että piirustustiedosto tallennetaan tietokoneen levylle ja tieto piirustuksesta (sen nimi ja muut attribuuttitiedot) tallennetaan tietokantaan (d_PIGREG). Tätä tietokantaa käytetään hyväksi, kun piirustuksia luetaan ja kun piirustuslomakkeen otsikkotaulu täytetään automaattisesti.
- Piirustuksia luettaessa voit antaa piirustuksen hakukortin avulla hakuehtoja, joko esivalintapainikkeilla tai kirjoittamalla merkkijonoja.
- Ohjelma osaa etsiä piirustuksia sekä picts-kansiosta että kaikki projektien alta, ilman että sinun täytyy muistaa tallennuspaikkaa.
- Kun haet piirustuslomakkeen, niin lomakkeen otsikkotaulun sisältö täyttyy automaattisesti arkistossa olevilla piirustuksen tiedoilla.
- Voit vaihtaa lomakkeen toiseksi, ilman että menetät otsikkotaulussa olevat tiedot, koska ne haetaan aina piirustusarkistosta.
![](../__attachments/34490961/Piir_Ark1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

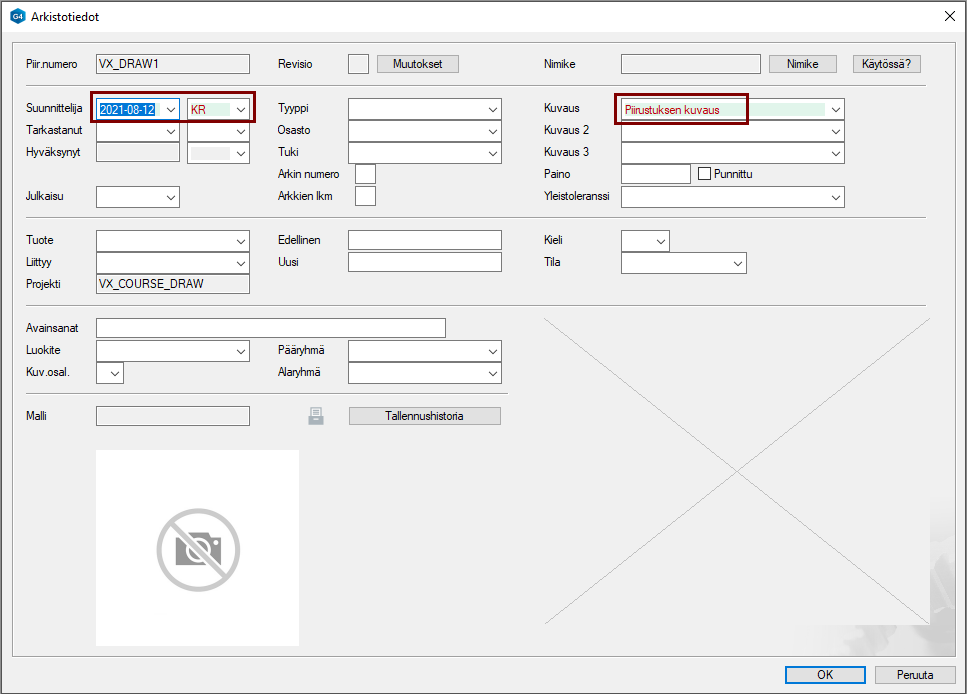

Täytä piirustusarkistotiedot
Katso tarkemmin kortin tietoja Käyttöliittymä ja arkistointi-kurssin harjoituksesta Käytä arkistointia.
Täytä kuitenkin aina vähintään seuraavat kentät:
- Suunnittelijan päivämäärä ja suunnittelijan tunnuskentät.
- Vähintään yksi Kuvaus-kenttä.
- Hyväksy arkistotiedot ja palaa Uusi Dokumentti-dialogiin: OK.

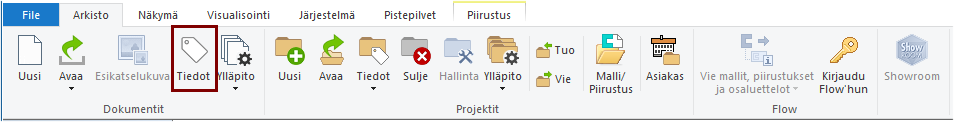

Arkistotietojen muokkaus
Voit koska tahansa täydentää ja muokata piirustuksen arkistotietoja toiminnolla:
- Arkisto (välilehti) > Dokumentit (ryhmä) > Tiedot
![](../__attachments/34490961/Piir_Ark_tiedot.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
ISO 7200
Standardi ISO 7200 määrittelee piirustusotsikkotaululle 8 pakollista kentää ja 11 vapaaehtoista kenttää.
- Vertex G4:n versiossa 28.0.00 (Vertex 2022) esitellyt uudet lomakkeet vastaavat näihin tarpeisiin.
- Jos teidän suunnittelyjärjestelmänne on asennettu ennen versiota 28, ja haluatte ottaa käyttöön uudet lomakkeet, joudutte tekemään muutoksia mm. piirustusarkistotietokantaanne.
- Katso tarkemmin: Otsikkotaulu ISO 7200
![](../__attachments/34490961/Image3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

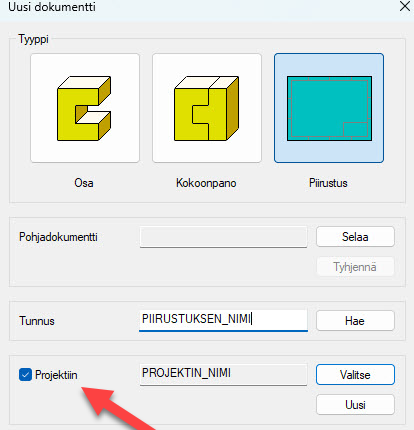

Ohjaa piirustus projektille
- Valitse: Projektiin.
- Tee uusi projekti harjoituksiasi varten, painike: Uusi.
Projektin merkitys
Projekti kokoaa samaan kokonaisuuteen liittyvät piirustukset (ja mallit) samaan tiedostokansioon. Tällöin ne helpompi löytää selaimella.
Lisäksi projekti voidaan Vertexin työkaluilla pakata ja lähettää toiseen Vertex-järjestelmään (alihankkijalle tai päämiehelle), jolloin piirustusten (ja mallien) lisäksi mukaan menevät arkistotiedot.
![](../__attachments/34490961/UusiProj1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

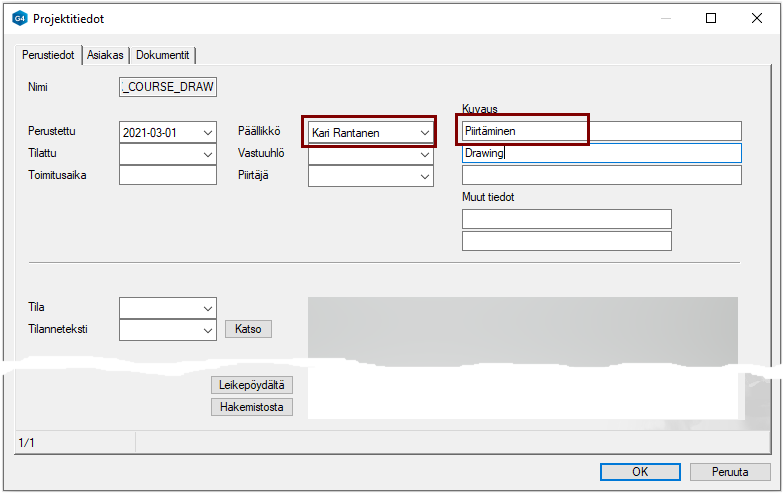

Täytä projektin tiedot
Katso tarkemmin kortin tietoja Käyttöliittymä ja arkistointi-kurssin harjoituksesta Käytä arkistointia.
Täytä kuitenkin aina vähintään seuraavat kentät:
- Projektista vastuussa olevan tai projektin omistajan tiedot.
- Vähintään yksi Kuvaus-kenttä.
- Hyväksy arkistotiedot ja palaa Uusi Dokumentti-dialogiin: OK.

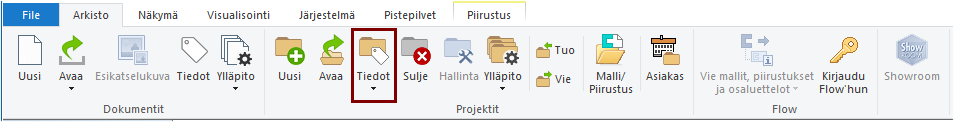

Projektin tietojen muokkaus
Voit koska tahansa täydentää ja muokata piirustuksen arkistotietoja toiminnolla:
- Arkisto (välilehti) > Projektit (ryhmä) > Tiedot
![](../__attachments/34490961/Projekt_Tiedot.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490961/UusiProj2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

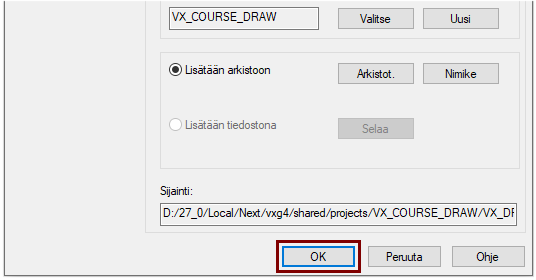

Hyväksy tiedot ja avaa piirustus
- Paina painiketta OK, jolloin tyhjä piirustus avautuu.
![](../__attachments/34490961/LuoPiir.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

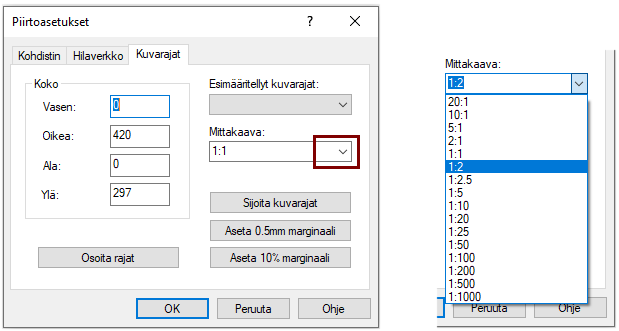

Valitse piirustuksen mittakaava
Piirustus syntyy oletuksen mittakaavassa 1:1.
- Tilannekohtainen toiminto: Ominaisuudet.
- Valitse mittakaava 1:2.
Oletusmittakaava
Oletusmittakaavan voi säätää avainsanalla: scale_def.
- File > Järjestelmäasetukset > Muokkaa > Ylläpitäjän näkymä > sheet > Scales
- Huomaa, että tämä vaikuttaa kaikkiin samaan tiedostopalvelinta käyttäviin Vertex-ohjelmiin.
Vertex tarjoilee yleisesti hyväksytyt mittakaavat. Ne on kerrottu elellä kuvatussa paikassa, avainsanalla scale.
![](../__attachments/34490961/Mittakaavat.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

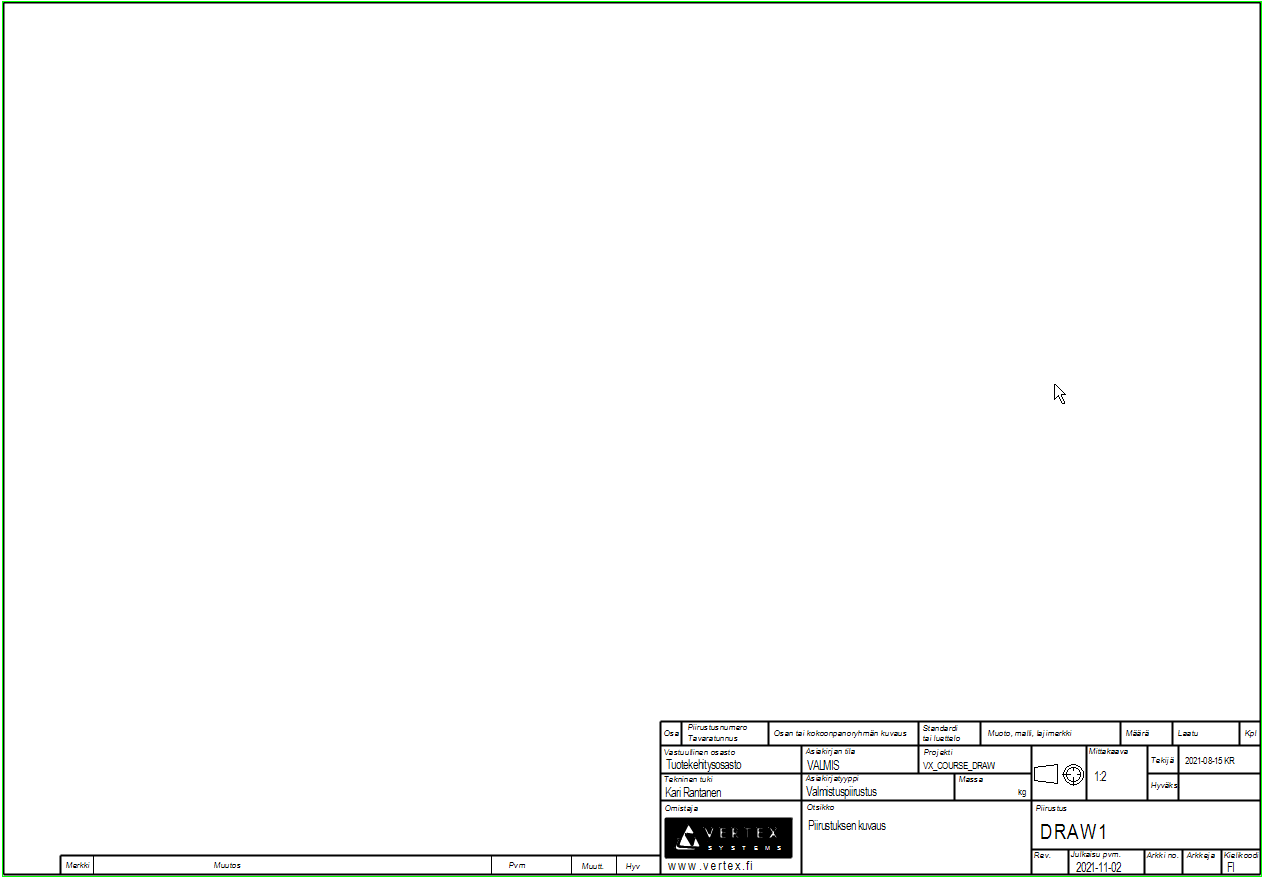

Lisää piirustuslomake
Piirustuslomakkeet muokataan usein asiakaskohtaisiksi, joten niiden ulkonäkö voi poiketa Vertex Systems Oy:n esimerkkilomakkeista.
Asiakkaan omat lomakkeet tallentuvat kirjastoon Symbolit > Omat > Lomakkeet (Jos tällainen Lomakkeet-kansio on luotu, kun asiakkaan omia symboleita on tallennettu symbolikirjastoon).

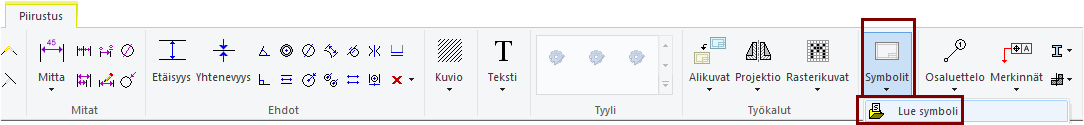

- Symbolit > Lue symboli.
- Selaa oikea kansio (esim. Symbolit > vakiot > Lomakkeet)
- Kaksoisnapsauta symbolia, tässä: A3.
- Symboli roikkuu kohdistimessa.
- Sijoita symboli napsauttamalla paikka grafiikkaikkunassa.

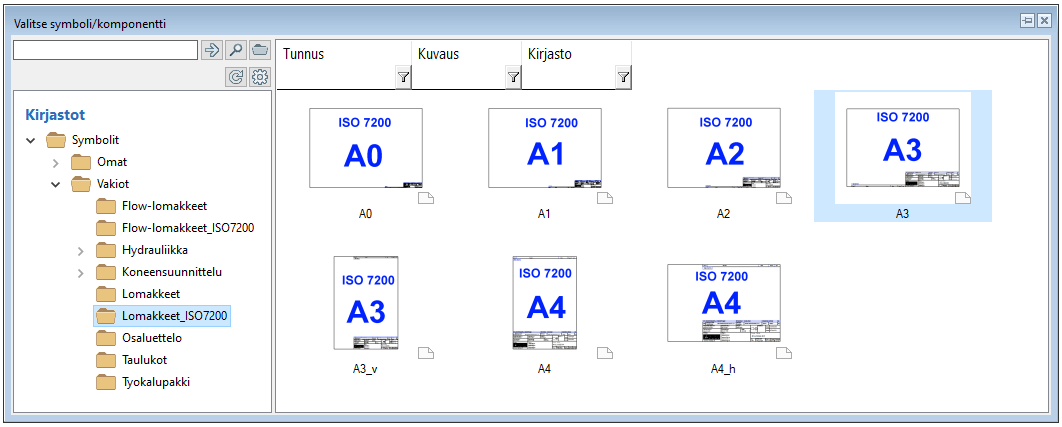

Esimerkkilomakkeet
Vertex G4:n toimituksen mukana toimitaan kahdet erilaiset lomakkeet.
- Lomakkeet_ISO7200-kansiossa ovat lomakkeet on tarkoitettu käytettäviksi Vertex G4-arkistoiduille piirustuksille.
- Flow-lomakkeet_ISO7200-kansiossa olevat lomakkeet on tarkoitettu käytettäviksi Vertex Flow'ssa oleville piirustuksille.
Vanhemmat lomakkeet ovta mukana vielä version 28.0 toimituspaketissa:
- Lomakkeet-kansiossa ovat lomakkeet on tarkoitettu käytettäviksi Vertex G4-arkistoiduille piirustuksille.
- Flow-lomakkeet-kansiossa olevat lomakkeet on tarkoitettu käytettäviksi Vertex Flow'ssa oleville piirustuksille.
- Vertex Flow on Vertex Systems Oy:n kehittämän tuotetiedonhallintaohjelmisto.
![](../__attachments/34490961/LueSymboli.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490961/Lomakkeet.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Vaihtoehtoinen tapa lisätä symboli
Voit käyttää myös tilannekohtaista valikko (hiiren oikeanpuolen painike) symbolin lisäämiseen.
- Tilannekohtainen toiminto: Lue symboli.
- Kaksoisnapsauta symbolia tai
- valitse symboli ja raahaa sitä pieni matka ja vapauta hiiren valintapainike.
![](../__attachments/34490961/LueSymboli2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Käytä yleisselainta (B) lomakkeen lukemiseen
- Avaa Vertexin yleisselain B-näppäimellä
- Kirjastot > Symbolit > Vakiot > Lomakkeet (tai joku muu kansio, jossa symbolit ovat tallessa).
- Valitse lomake (Älä käytä kaksoisnapsautusta, sillä se avaa lomakkeen muokattavaksi omaan ikkunaansa)
- Tilannekohtainen toiminto: Lisää tai
- raahaa sitä pieni matka ja vapauta hiiren valintapainike.
![](../__attachments/34490961/A3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tallenna piirustus
- File > Tallenna tai paina tai

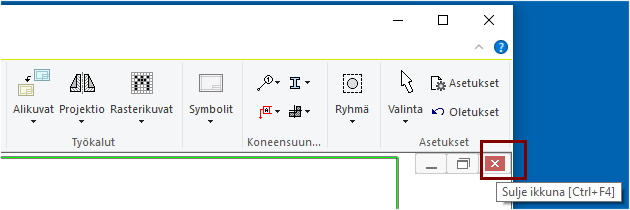

Poista piirustus työpöydältä
Paina punaista rastia (Sulje ikkuna) piirustusikkunan vasemmasta yläkulmasta tai käytä näppäinpikatoimintoa:
![](../__attachments/34490961/N%C3%A4pp%C3%A4in_Ctrl.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490961/Nappain_F4.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490961/SuljeIkkuna.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

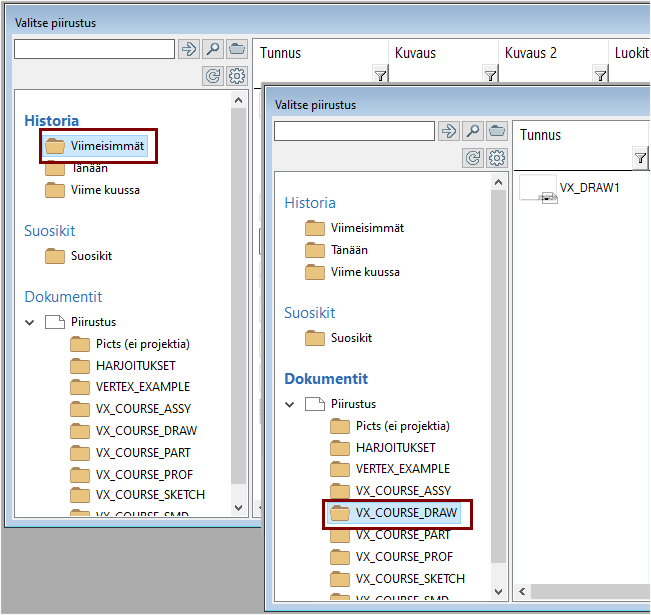

Lue piirustus työpöydälle
- Toiminto: Avaa > Piirustus.
- Selaa piirustus.
- Jos se on äskettäin tehty (kuten edellinen piirustus on), niin löydät sen helposti selaimen Historia > Viimeisimmät-kansion alta.
- Voit myös valita projektin Dokumentit > Piirustus-kansion alta.
- Kaksoisnapsauta piirustusta.
Käytä yleisselainta (B) piirustuksen lukemiseen
- Avaa Vertexin yleisselain B-näppäimellä
- Selaa piirustus.
- Jos se on äskettäin tehty (kuten edellinen piirustus), niin löydät sen helposti selaimen Historia > Viimeisimmät-kansion alta.
- Voit myös valita projektin Dokumentit > Piirustus-kansion alta.
- Tilannekohtainen toiminto: Avaa tai kaksoisnapsauta piirustusta.
![](../__attachments/34490961/AvaaPiir2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Etsi avattava piirustus pikahaun avulla
Kun tiedät, että piirustuksen tunnuksessa (piirustusnumerossa) tai piirustuksen arkistokortin muissa tiedoissa löytyy jokin merkkijono, voit syöttää merkkijonon pikahakukenttään ja painaa selaimen Hae kaikista kentistä-painiketta (Nuoli-painike).
![](../__attachments/34490961/AvaaPiir5.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Kun tiedät, että piirustuksen tunnuksessa (piirustusnumerossa) on jokin merkkijono, voit syöttää merkkijonon pikahakukenttään ja painaa selaimen Hae tunnuksella painiketta (Suurennuslasi-painike).
![](../__attachments/34490961/AvaaPiir6.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

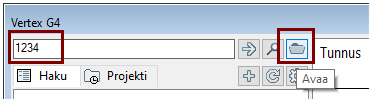

Kun tiedät piirustuksen tunnuksen, niin kirjoita se pikahakukenttään ja paina Avaa-painiketta (kansio-painike).
![](../__attachments/34490961/AvaaPiir3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

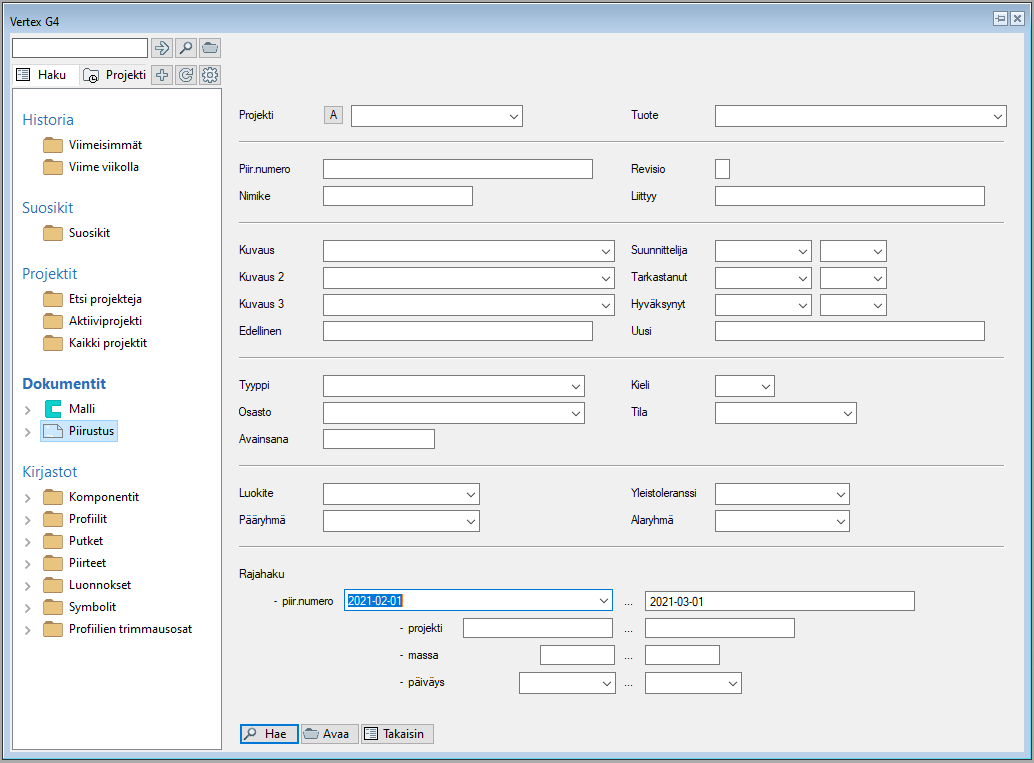

Etsi piirustuksia hakukortin avulla
- Napsauta selaimessa Dokumentit > Piirustus-kohtaa.
- Ohjelma avaa piirustuksen hakukortin.
- Syötä tarpeellinen määrä hakutekijöitä.
- Muista käyttää jokerimerkkejä * ja ? (tähti ja kysymysmerkki), jos et tiedä tarkkaa merkkijonoa.
- Huomaa myös Rajahaku, jossa voit syöttää vaikkapa päivämäärävälin, josta haet piirustuksia.
![](../__attachments/34490961/AvaaPiir4.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
