18. Muokkaa ominaisuuksia, ym

Lue jokin piirustus

Mieluusti jokin oma harjoituksesi, jossa on erilaisia viivoja, mittoja tekstejä jne.

• File > Avaa > Piirustus

Muokkaa kerralla useiden samanlaisten elementtien ominaisuuksia

• Toiminto: Ryhmä > Muokkaa elementtien ominaisuuksia.

• Aitaa muokattava alue.

  • Voit aidata elementtejä useampaan kertaan.

•  Kuittaa valitseminen valmiiksi:



  ,



  tai hiiren keskinäppäimellä.

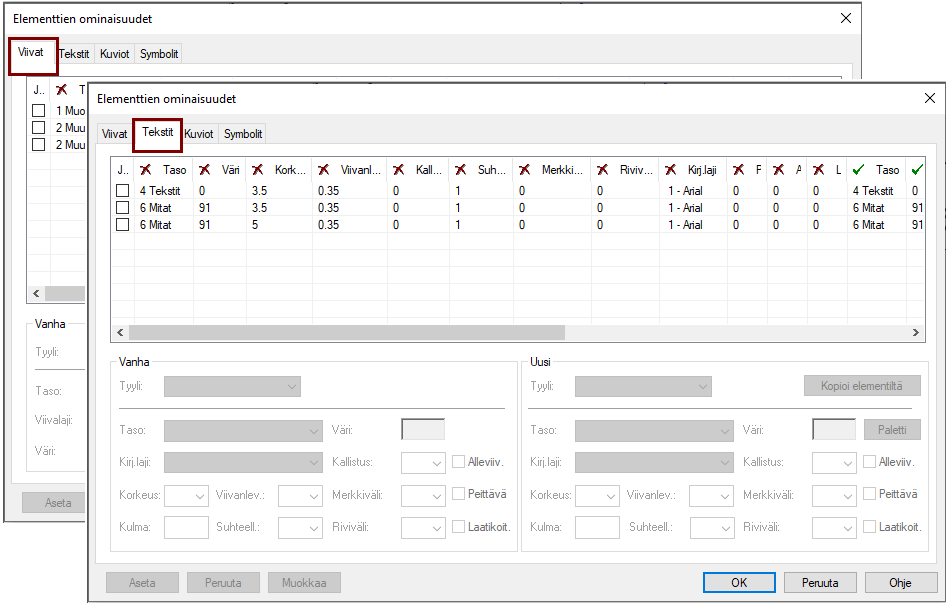

  • Ohjelma avaa dialogin, jossa on eroteltuna kaikki erilaiset elementit

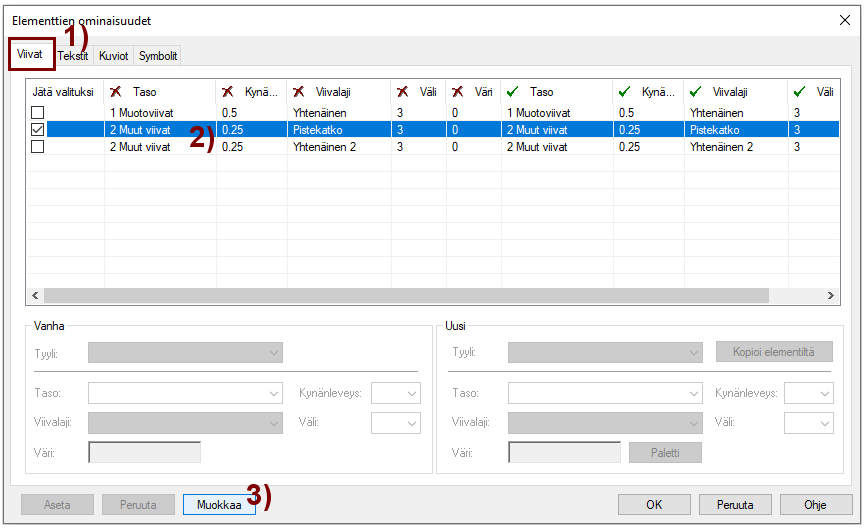

• Valitse välilehti, jossa esitellään ne elementit, joita haluat muokata. Kuva 1) alhaalla oikealla.

  • Viivat

  • Tekstit

  • Kuviot

  • Symbolit

  • Ko. välilehdellä on rivi jokaiselle erilaiselle elementit.

• Valitse rivi, jonka tyyppisten elementtien ominaisuuksia haluat muokata. Kuva 2).

• Paina Muokkaa-painiketta. Kuva 3).

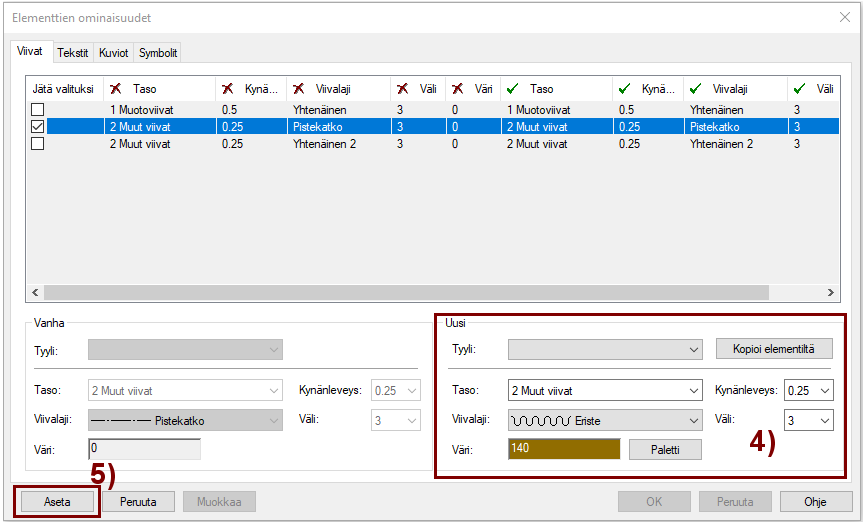

• Valitse dialokin oikeasta alalaidasta uudet ominaisuudet. Kuva 4) tai

  • valitse Kopioi elementiltä-painiketta ja osoita elementti, jonka ominaisuudet kopioidaan dialogiin.

• Valitse Aseta-painike.

• Viimeistele OK-painikkeella

Säädä ominaisuus-välilehden avautuminen

Jos haluat Ominaisuus-välilehden avautuvan välittömästi, kun valitset jonkun elementin, eli viivan, mitan, tekstin tai kuvion (ilman että mitään toiminto on käynnissä), niin valitse asetus Avaa 2D-ominaisuudet automaattisesti.

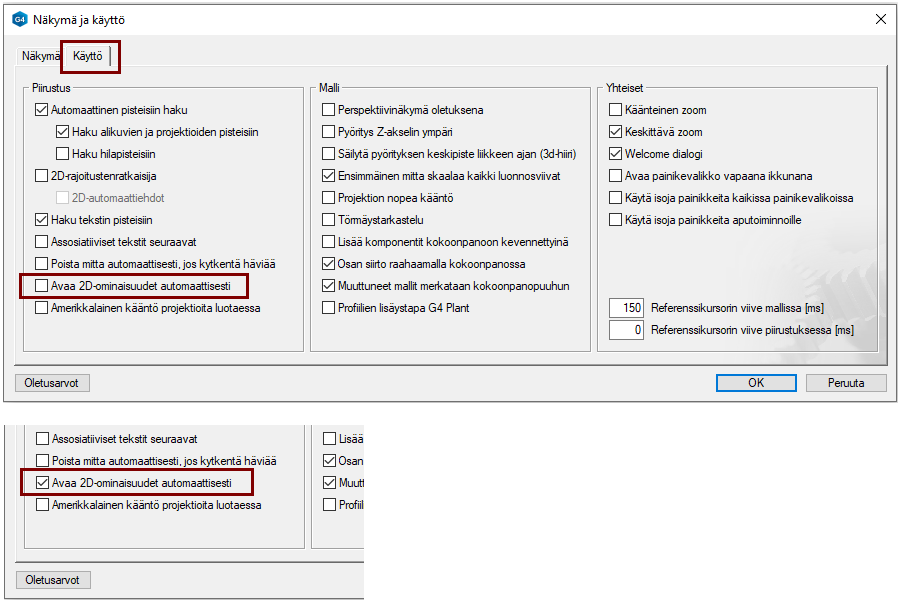

• File > Käyttäjäasetukset > Piirustukset, mallit > Käyttö-välilehti > Avaa 2D-ominaisuudet automaattisesti.

Muokkaa yksittäisen elementin ominaisuuksia Ominaisuudet-välilehden avulla

• Alla on kuvattu toimintaa, kun em. asetus on valittu.

• Jos asetusta ei ole valittu, voit itse avata Ominaisuudet-välilehden.

Valitse elementti ja toiminto ominaisuudet

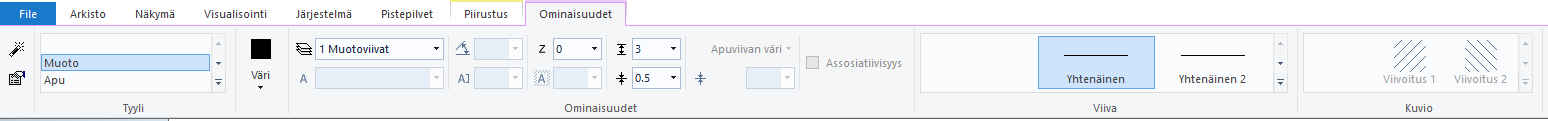

Yhden viivan ominaisuudet

• Valitse yksi viiva.

• Tilannekohtainen toiminto: Ominaisuudet.

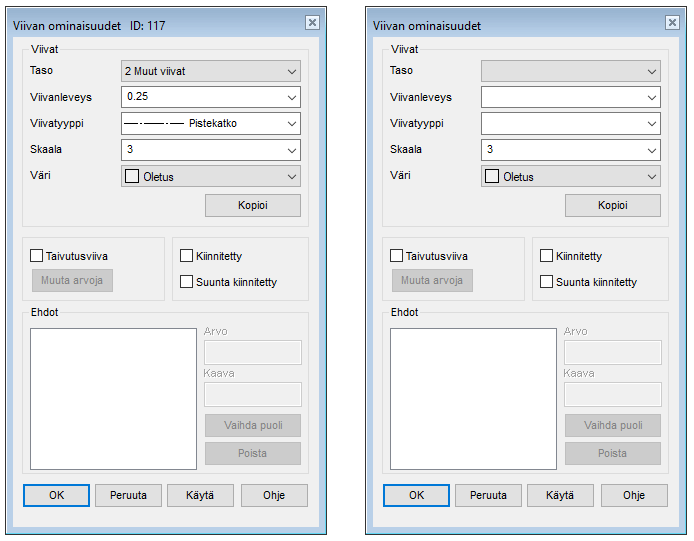

  • Ohjelma avaa dialokin, jossa on kerrottu viivan ominaisuudet. Kuva vasemmalla.

• Säädä ominaisuuksia.

Kahden tai useamman viivan ominaisuudet

• Valitse kaksi tai useampia erilaisia viivoja.

• Tilannekohtainen toiminto: Ominaisuudet.

  • Ohjelma avaa dialokin, jossa on kerrottu viivojen yhteiset ominaisuudet. Kuva oikealla.

  • Ne ominaisuudet, jotka poikkeavat valittujen viivojen välillä, ovat tyhjiä.

• Säädä ominaisuuksia.

• Käytä Kopioi-painiketta, jos haluat osoittaa referenssiviivan, jolta kopioit ominaisuudet.

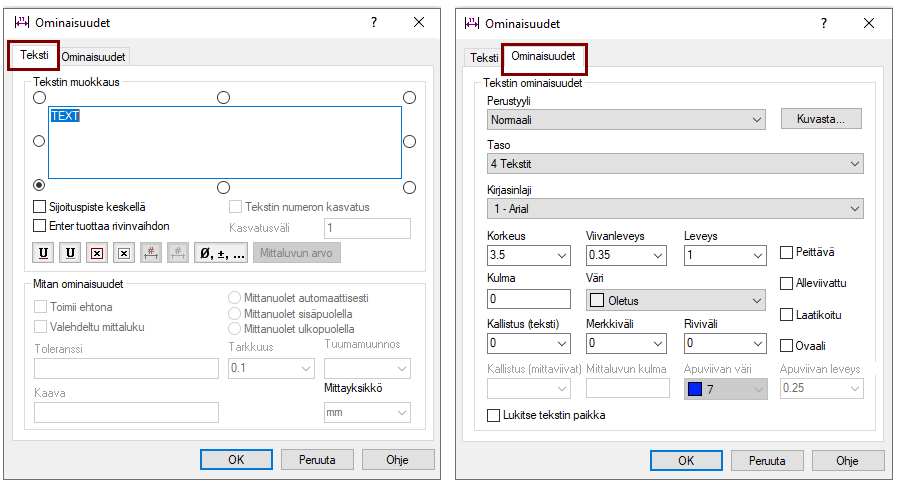

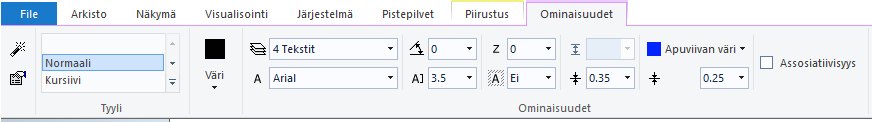

Yhden tekstin ominaisuudet

• Valitse yksi teksti.

• Tilannekohtainen toiminto: Ominaisuudet.

  • Ohjelma avaa dialokin, jossa on kerrottu ensimmäisellä välilehdellä tekstin sisältö ja muotoilu, kuten alleviivaukset ja toisella välilehdellä varsinaiset ominaisuudet.

• Muokkaa tekstin sisältöä.

• Säädä ominaisuuksia.

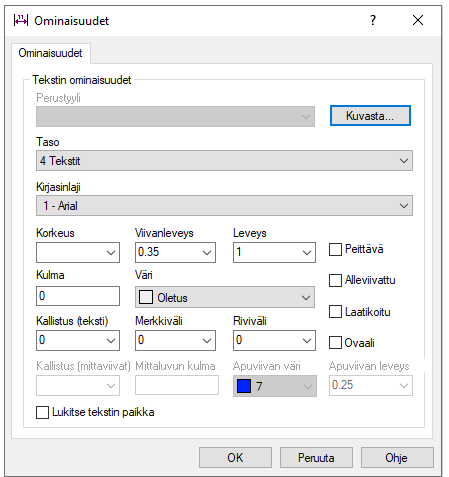

Kahden tai useamman tekstin ominaisuudet

• Valitse kaksi tai useampia tekstejä.

• Tilannekohtainen toiminto: Ominaisuudet.

  • Ohjelma avaa dialokin, jossa on kerrottu tekstien yhteiset ominaisuudet.

  • Ne ominaisuudet, jotka poikkeavat valittujen tekstien välillä, ovat tyhjiä.

• Säädä ominaisuuksia.

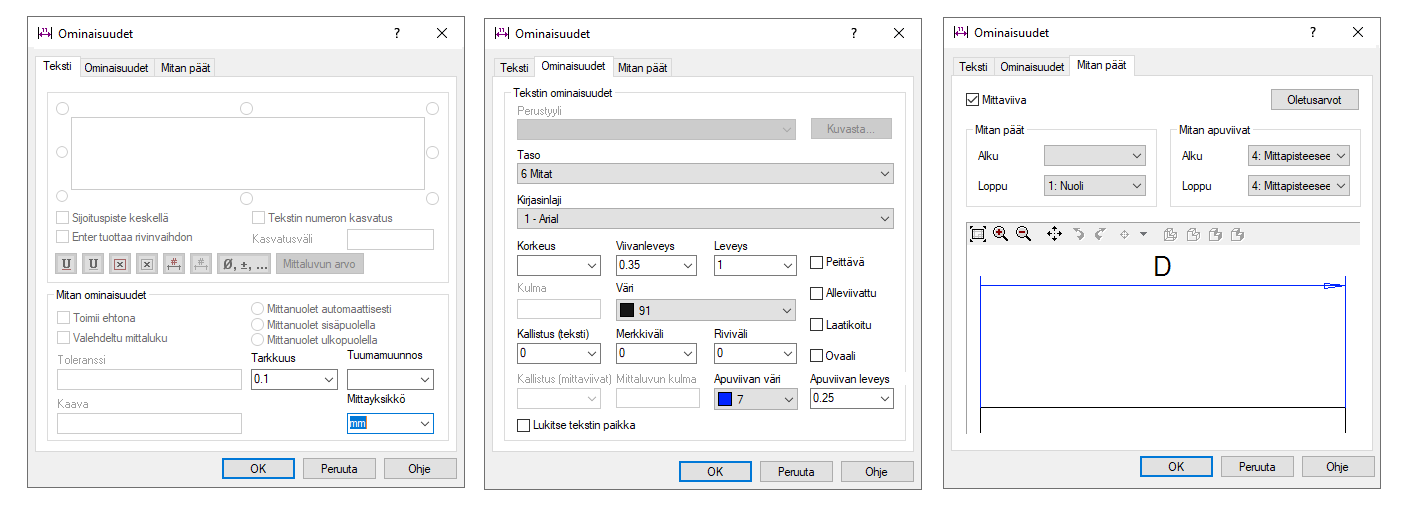

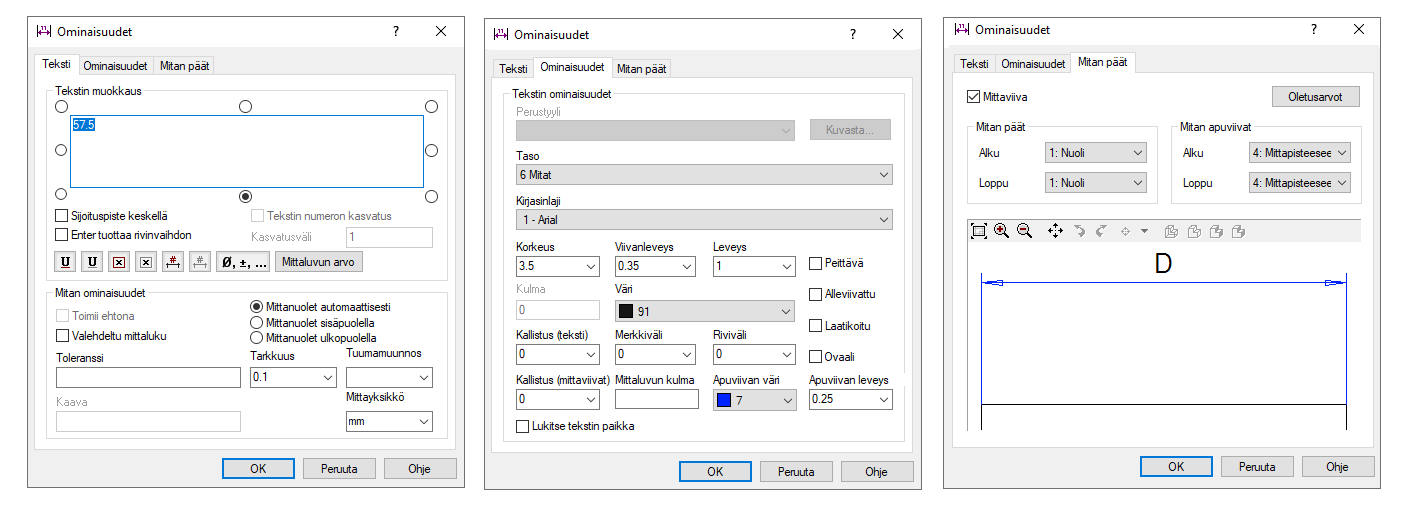

Muokkaa mitan ominaisuuksia

• Valitse yksi mitta.

• Tilannekohtainen toiminto: Ominaisuudet.

  • Ohjelma avaa dialokin, jossa on kolme välilehteä: Teksti, Ominaisuudet ja Mitan päät.

• Teksti-välilehti

  • Muokkaa mittaluvun sisältö, esim. etu ja jälkiliitteitä

  • Valitse mittatarkkuus

  • Valitse mittanuolien suunta

  • Jos mittaluku ei vastaa geometriaa, niin valitse Valehdeltu mittaluku, jolloin mittaluvun alle piirretään viiva, eikä mitta päivity, vaikka geometria muuttuisikin.

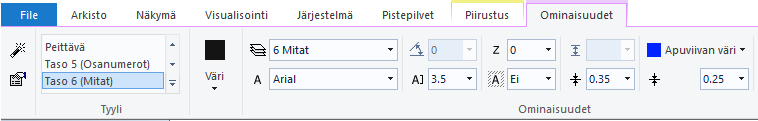

• Ominaisuudet-välilehti

  • Muuta mittaluvun tasoa, kirjasin lajia, korkeutta tai muita tekstin parametrejä.

  • Lisää mittaluvun ympärille laatikko (= TED-mitta) tai ovaali.

  • Kerro että mittaluku on peittävä, jolloin mittaluvun alla olevat viivat ja leikkausviivoitus (kuvio) piilotetaan, jos piirustuksesta poistetaan piiloviivat.

• Mitan päät-välilehti

  • Muokkaa mittaviivan piirtymistä. Oletuksena mittaviiva piirretään.

  • Muokkaa mitta-apuviivojen piirtymistä.

  • Valitse mittojen päiden symbolit. (Ei symbolia, nuoli, pieni ympyrä, ympyrä, vino viiva, tai että mittaviiva päättyy mittalukuun).

Kahden tai useamman mitan ominaisuudet

• Valitse kaksi tai useampia tekstejä.

• Tilannekohtainen toiminto: Ominaisuudet.

  • Ohjelma avaa dialokin, jossa on kerrottu mittojen ominaisuudet.

  • Ne ominaisuudet, jotka poikkeavat valittujen mittojen välillä, ovat tyhjiä.

• Mittaluvun sisältöä et voi muokata.

• Säädä ominaisuuksia.

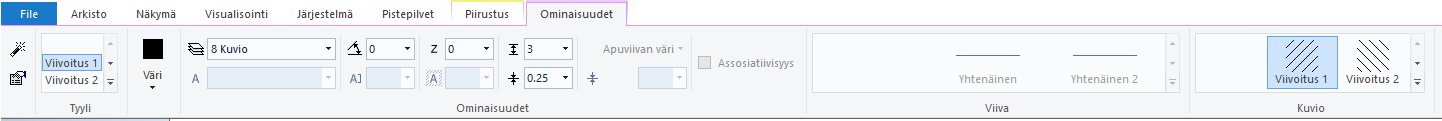

Yhden kuvion ominaisuudet

• Valitse yksi kuvio (leikkausviivoitus).

• Tilannekohtainen toiminto: Ominaisuudet.

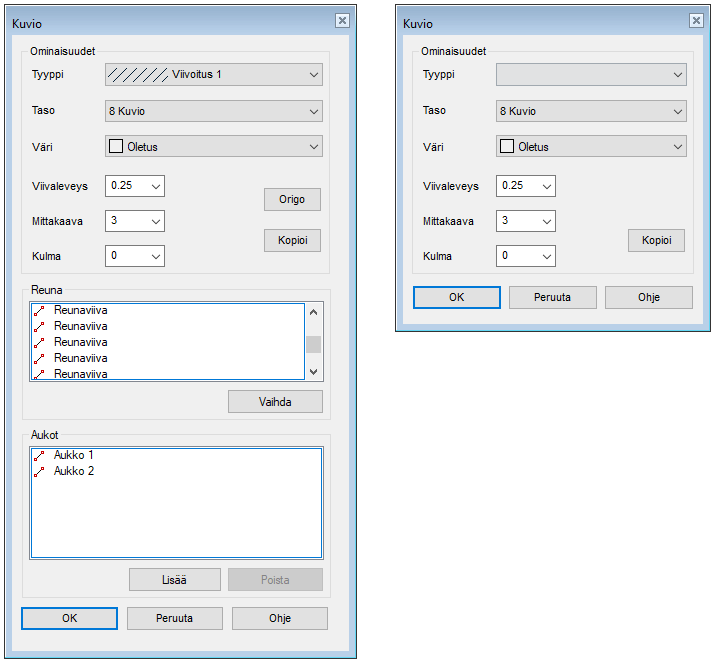

  • Ohjelma avaa dialokin, jossa on kerrottu kuvion ominaisuudet ja kuviota määrittävät rajat ja kuvion aukot. Kuva vasemmalla.

• Säädä ominaisuuksia.

• Käytä Kopioi-painiketta, jos haluat osoittaa referenssiviivan, jolta kopioit ominaisuudet.

• Voit myös poistaa kuvion aukon, jos poistat sen kohdasta Aukot.

• Voit vaihtaa kuvion reunaviivan toiseen viivaan (kunhan viiva kattaa vaihdettavan viivan mentävän aukon).

Kahden tai useamman kuvion ominaisuudet

• Valitse kaksi tai useampia kuvioita.

• Tilannekohtainen toiminto: Ominaisuudet.

  • Ohjelma avaa dialokin, jossa on kerrottu kuvioiden yhteiset ominaisuudet. Kuva oikealla.

  • Ne ominaisuudet, jotka poikkeavat valittujen kuvioiden välillä, ovat tyhjiä.

• Säädä ominaisuuksia.

• Käytä Kopioi-painiketta, jos haluat osoittaa referenssiviivan, jolta kopioit ominaisuudet.

Kopioi ominaisuuksia toisilta elementeitä

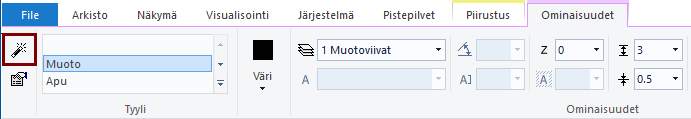

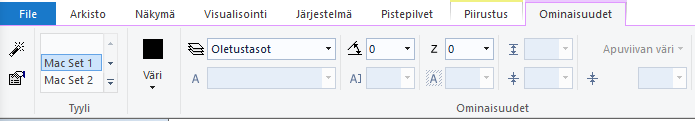

Voit kopioida elementin ominaisuuksia toisille elementeille Ominaisuudet-välilehden toiminnolla Kopioi ominaisuudet (taikasauva).

• Toiminto on aktiivinen vain, kun olet valinnut saman tyyppisiä elementtejä (vain viivoja, vain kuvioita jne).

• Valitse muokattava elementti tai muokattavat elementit.

• Ominaisuudet-välilehti > Kopioi ominaisuudet.

• Osoita elementti, jolta ominaisuudet kopioidaan.

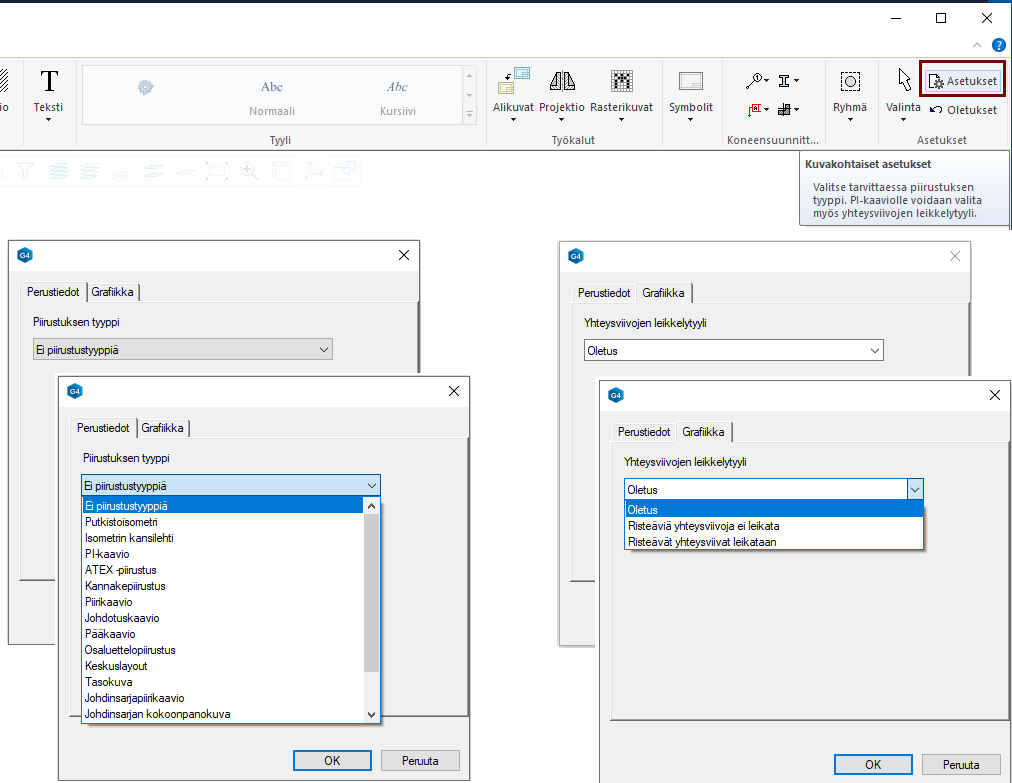

Määritä piirustuksen asetuksia

Toiminnolla on merkitystä vain, jos asiakkaalla on PI-kaavio-optio.

• PI-kaavio tarvitsee tyypikseen: PI-kaavio.

• PI-kaavion yhteysviivojen piirtoon voidaan valita, risteävien yhteysviivojen leikkaus.

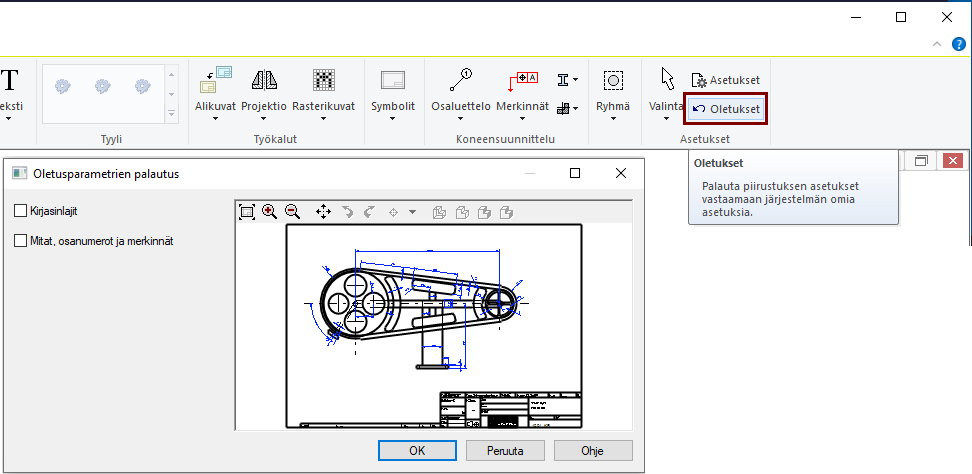

Palauta oletusparametreja

Toiminto asettaa joitain ohjelman sisäisiä parametreja vastaamaan Vertex-järjestelmän parametreja.

• Toimintoa voinee kokeilla esim. Vertexiin tuodulle DWG-kuvalle, jos sitä ei ole tarkoitus palauttaa muokkauksen jälkeen takaisin DWG-muotoon.

Aitaamisen valintatavat

Valinta > Suorakaide, eli kahden pisteen suorakulmio on oletustapa

• Jos osoitat ensimmäisen pisteen vasemmalta ja toisen pisteen oikealta, niin valituksi tulevat kaikki ne elementit, jotka jäävät kokonaan alueen sisään.

• Jos osoitat ensimmäisen pisteen oikealta ja toisen pisteen vasemmalta, niin valituksi tulevat kaikki ne elementit, jotka jäävät joko kokonaan tai osittain alueen sisään.

Valinta > Monikulmio.

• Osoita useita pisteitä ja kuittaa Valmiiksi.

  •

    -näppäin tai hiiren keskinäppäin.

  • Ohjelma viimeistelee aluevalinnan yhdistämällä ensimmäisen ja viimeisen pisteen.

• Valituksi tulevat kaikki ne elementit, jotka jäävät kokonaan alueen sisään.

Valinta > Leikkaava monikulmio.

• Osoita useita pisteitä ja kuittaa Valmiiksi.

  •



    -näppäin tai hiiren keskinäppäin.

  • Ohjelma viimeistelee aluevalinnan yhdistämällä ensimmäisen ja viimeisen pisteen.

• Valituksi tulevat kaikki ne elementit, jotka jäävät joko kokonaan tai osittain alueen sisään.

Tallenna piirustus

• File > Tallenna
