Piirustus
Käyttötarkoitus
Piirustukset ovat Vertex G4:llä tehtyjä piirustuksia, jotka kuvaavat joko osaa tai osista koostuvaa kokoonpanoa.
Piirustus tehdään yleensä CAD-mallista, mutta se voidaan tehdä myös CAD:illä piirtämällä.

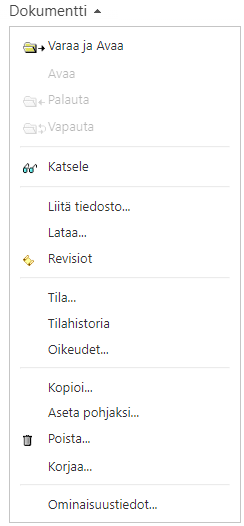

Toiminnot
Yleiset ohjeet
Malliobjekteja etsitään ja käsitellään samoin kuin kaikkia muitakin objekteja.
Katso Objektien käsittely ja sen alasivut
Piirustukseen liittyviä ohjeita
Vertex G4:n piirustukseen voidaan hakea tekstitietoa Flow'sta.
Taustakäännökset
Vertex G4-piirustukset voidaan kääntää Flow'n taustakääntäjällä PDF-tiedostoiksi tai muiksi yleisiksi tiedostomuodoiksi (DWG, DXF), jos Flow'n taustakääntäjään on hankittu tarvittavat lisenssioptiot.
- Näin kaikki voivat itse hakea piirustukset ja mallit katseltaviksi tai tulostettaviksi.
- Alkuperäisiä CAD-dokumentteja käsittelevät vain suunnittelijat.
- Katso Palauta nimike ja siihen liittyvä dokumentti
Katso ohjeita:
Työkalut
Nimike, joka tehdään Vertex G4:ssä saa automaattisesti liitynnän malliin tai piirustukseen, joka tehdään kuvaamaan nimikettä.
Piirustus, joka tehdään mallista, saa automaattisesti liitynnän malliin.
Tee lista dokumenteista
Tulosta dokumenttien katselutiedostot
- Katso Tulosta katselutiedostot
Usein kysytyt kysymykset
Tänne on kerätty linkkejä Vian etsintä- ja ohjeartikkeleihin (Troubleshooting articles)
