9. Osilla työstö
![](../__attachments/34490911/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

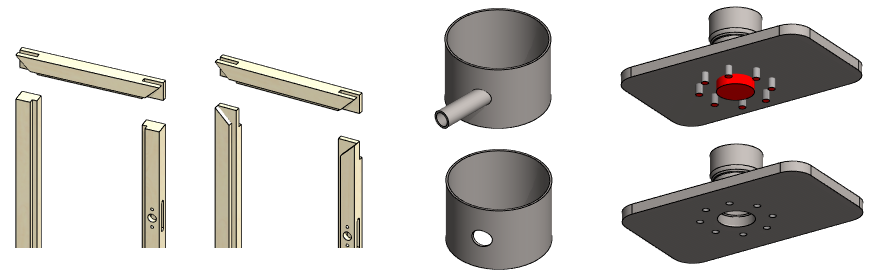

Harjoitus 9: Työstä osilla toisia osia
![](../__attachments/34490911/OsillaMuokkaus.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Versio yhteensopivuus
Harjoitus on toteutettu 27.0 (Vertex 2021) versiolla.
Tässä harjoituksessa opimme
- Käyttämän osilla muokkausta, muokkaamaalla osaa toisella osalla.
- Käyttämän osilla muokkausta, muokkaamaalla osaa toisen osan työstävillä piirteillä.
- Piilottamaan ja palauttamaan työstävät piirteet M-näppäimellä.
Käytetyt toiminnot:
- Muokkaa osilla.
- Räjäytä.
- Osamallinnuksen luonnostelua ja pursotuksia.
- Kokoonpanon ehdot: Samankeskisyys ja yhtenevyys.

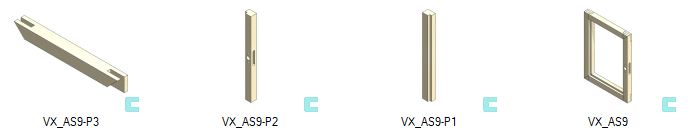

Nouda kokoonpanomalli, joka sisältää tarvittavat osat
- Lataa tästä Vertex-projekti-zippi VX_AS9, joka sisältää kokoonpanon ja osat.
- Raahaa se Internet-selaimen downloads-kohdasta Vertex G4-ohjelman päälle.
- Varmista, että mallit löytyvät (B-selaimella) projektista VX_COURSE_ASSY.
- Päivitä tarvittaessa selain, elleivät nuo mallit VX_AS9* heti löydy.
![](../__attachments/34490911/kehys.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Avaa kokoonpanomalli
- Paina
-näppäintä. - Valitse projekti VX_COURSE_ASSY
- Avaa malli VX_AS9

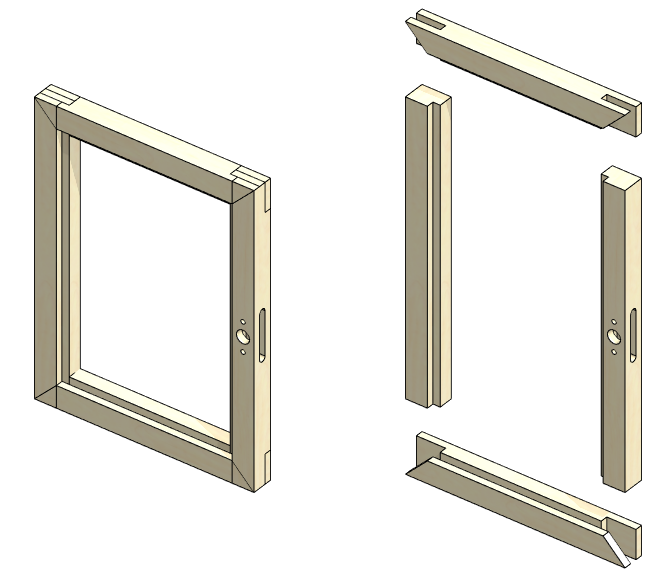

Tarkastele mallia. Huomaat että vaakakehyksissä on liitoksen muoto, mutta liitoskoneistus puuttuu pystykehyksistä.
- Räjäytä malli.
- OK palauttaa mallin kokoonpantuun tilaan.
Harjoituksesta
Tämän harjoituksen ensimmäisen malli tulee puusepän teollisuudesta, koska siellä toteutettavat perinteiset tappiliitokset sopivat erinomaisesti kuvaamaan toiminnon käyttökohdetta.
Pari muuta harjoitusta on lähempänä koneenrakennusta.
![](../__attachments/34490911/kehysRajaytys.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

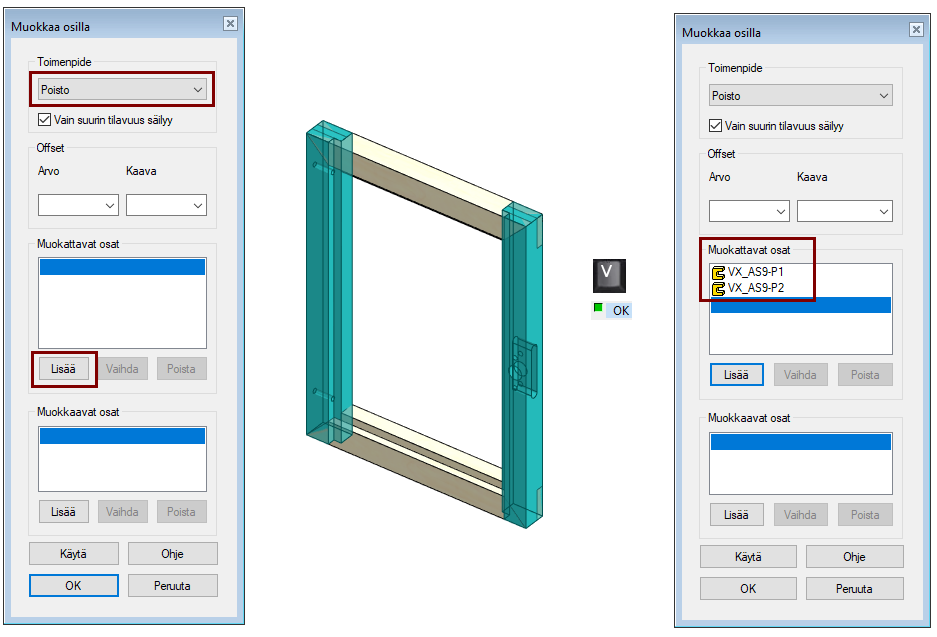

Suorita osilla työstö
- Tilannekohtainen toiminto: Muokkaa osilla.
- Ohjelma avaa dialogin Muokkaa osilla.
- Hyväksy oletustoimenpide: Poisto.
- Paina Lisää-painiketta kohdan, Muokattavat osat, alta.
- Osoita pystykehykset joita koneistetaan.
- Kuittaa muokattavien osien lisäys valmiiksi.
-näppäin, hiirten keskinäppäin tai tilannekohtainen toiminto- Ohjelma lisää osat listalle.
![](../__attachments/34490911/kehys2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

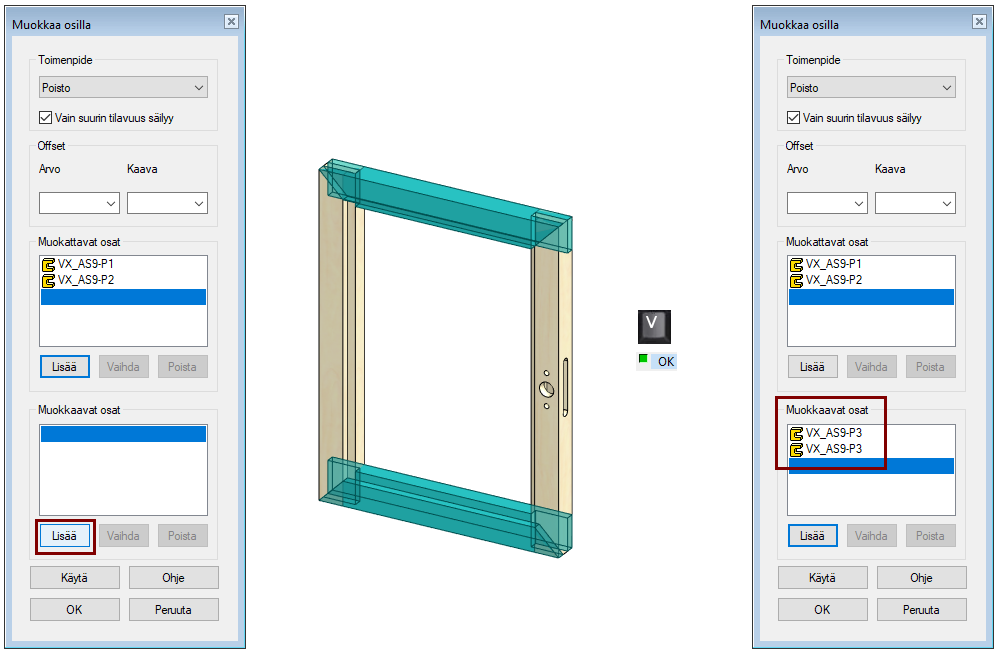

- Paina Lisää-painiketta kohdan, Muokkaavat osat, alta.
- Osoita vaakakehykset, jotka koneistavat.
- Kuittaa muokattavien osien lisäys valmiiksi.
-näppäin, hiirten keskinäppäin tai tilannekohtainen toiminto- Ohjelma lisää osat listalle.
- OK suorittaa työstön.
![](../__attachments/34490911/kehys3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

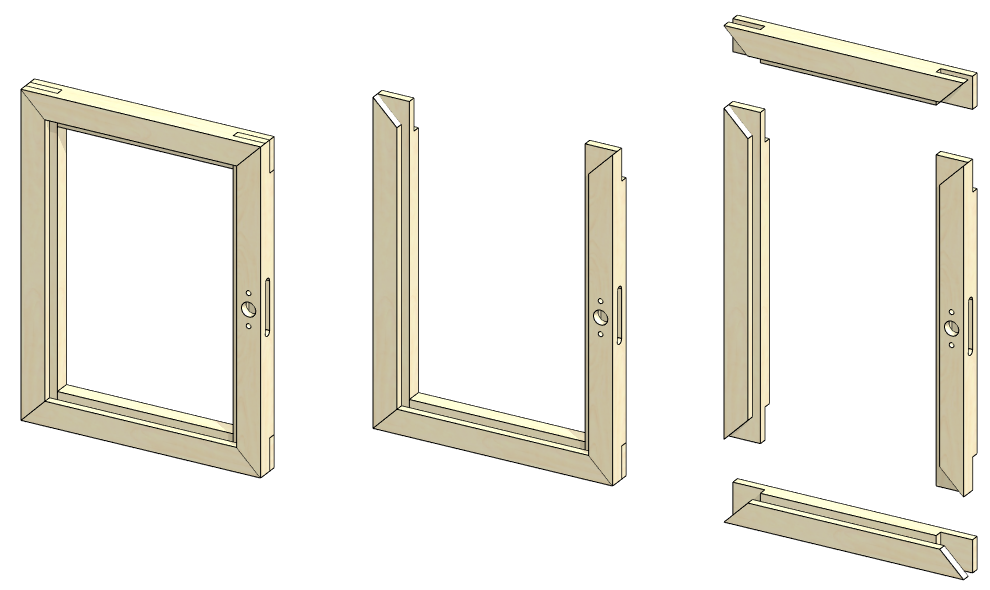

Tarkastele mallia
Voit joko piilottaa osia tai katsella mallia räjäytysasennossa.
- Osan piilotus joko tilannekohtaisella toiminnolla tai H-näppäimellä, kun kohdistin on osan päällä.
- File > Tallenna tai paina tai
![](../__attachments/34490911/kehys4.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Toimenpidevaihtoehdot
Poisto = Osasta poistetaan toisen osan geometria.
Lisäys = Osaan lisätään toisen osan geometria.
Leikkaus = Osaan jätetään vain se osuus, joka on molemmille osille yhteistä.
Poisto työkalulla = Osasta poistetaan toisessa osassa oleva työkalu-geometria.
![](../__attachments/34490911/MuokkaaOsillaValinnat.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

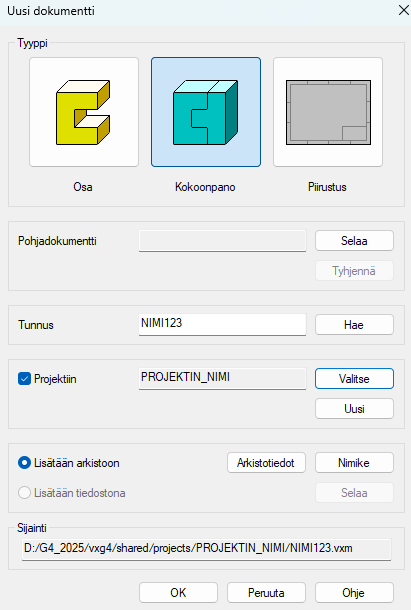

Tee uusi kokoonpano
- File > Uusi > Kokoonpano
- Syötä mallin tunnus.
- Täytä arkistotiedot (Arkistot. painike).
- Valitse olemassa oleva projekti tai tee uusi projekti.
- Valitse = Selaile projekteja ja valitse projekti.
- Uusi = Perusta uusi projekti ja syötä projektin tiedot.
- OK.
![](../__attachments/34490911/UusiDok_Kokp.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Mallinna kaksi osaa
Tee kokoonpanossa kaksi uutta osa (linkkiosat, jotta osille saadaan tarvittaessa oma piirustus).
- Tilannekohtainen toiminto: Uusi > Osa...

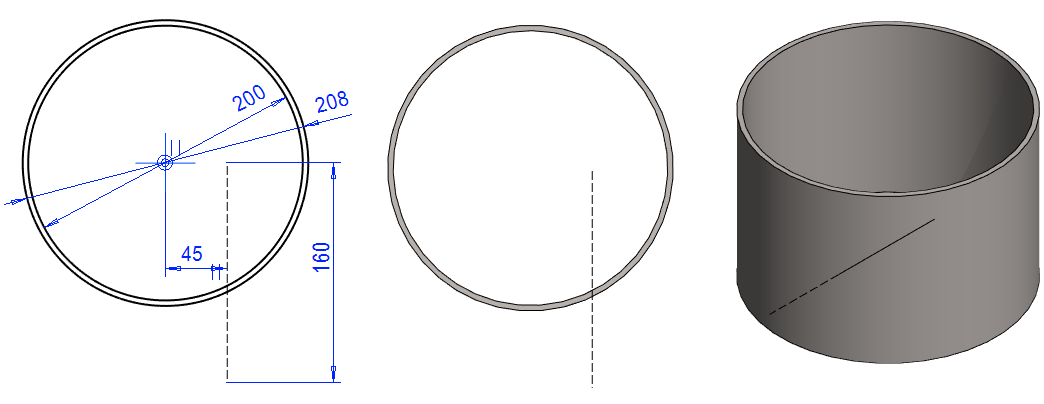

Osa1: Säiliön vaippa
- Uusi luonnos > Vaaka (XY)-tasoon.
- Luonnostele muoto.
- Huomaa ohjausviiva (pituus 160)
- Toimenpide: Lisää > Pursota > Molempiin suuntiin, pituus 140
![](../__attachments/34490911/sailio.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

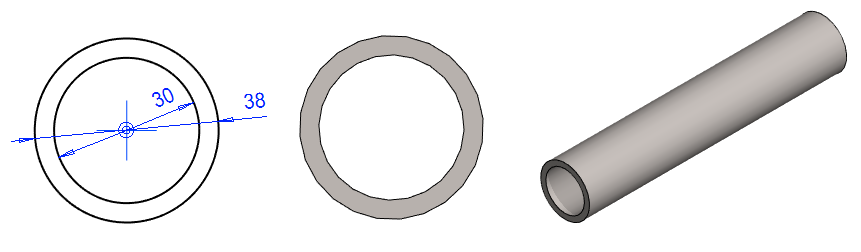

Osa2: Syöttöputki
- Uusi luonnos > Pysty (XZ)-tasoon.
- Luonnostele muoto.
- Toimenpide: Lisää > Pursota, pituus 200
![](../__attachments/34490911/sputki.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

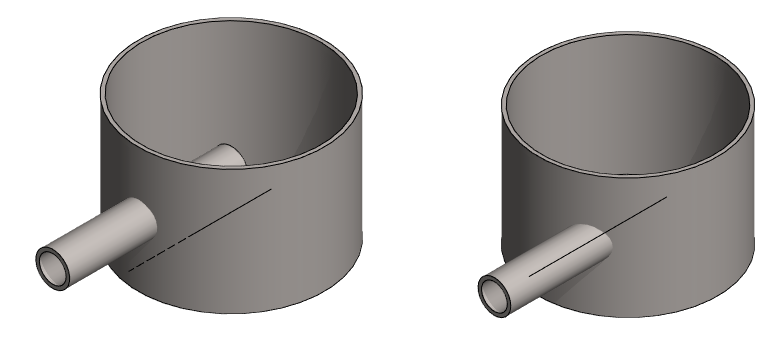

Asemoi osat oikein
Osat ovat lukittuja niille sijoilleen, joilla ne on mallinnettu. Putki irrotetaan ja laitetaan ehtojen avulla paikoilleen.
- Napsauta syöttöputken osaa.
- Tilannekohtainen toiminto: Ehdot > Irrota.
- Lisää putkelle ja säiliön vaipan ohjausviivalle samankeskisyysehto.
- Joudut ehkä vaihtamaan haun pinnasta kaikkeen geometriaan, jos haku kohdistui pelkästään pintoihin.
- Lisää vielä yhtenevyysehto putken pään ja ohjausviivan vaipan sisällä olevan pään välille.
![](../__attachments/34490911/sailio2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

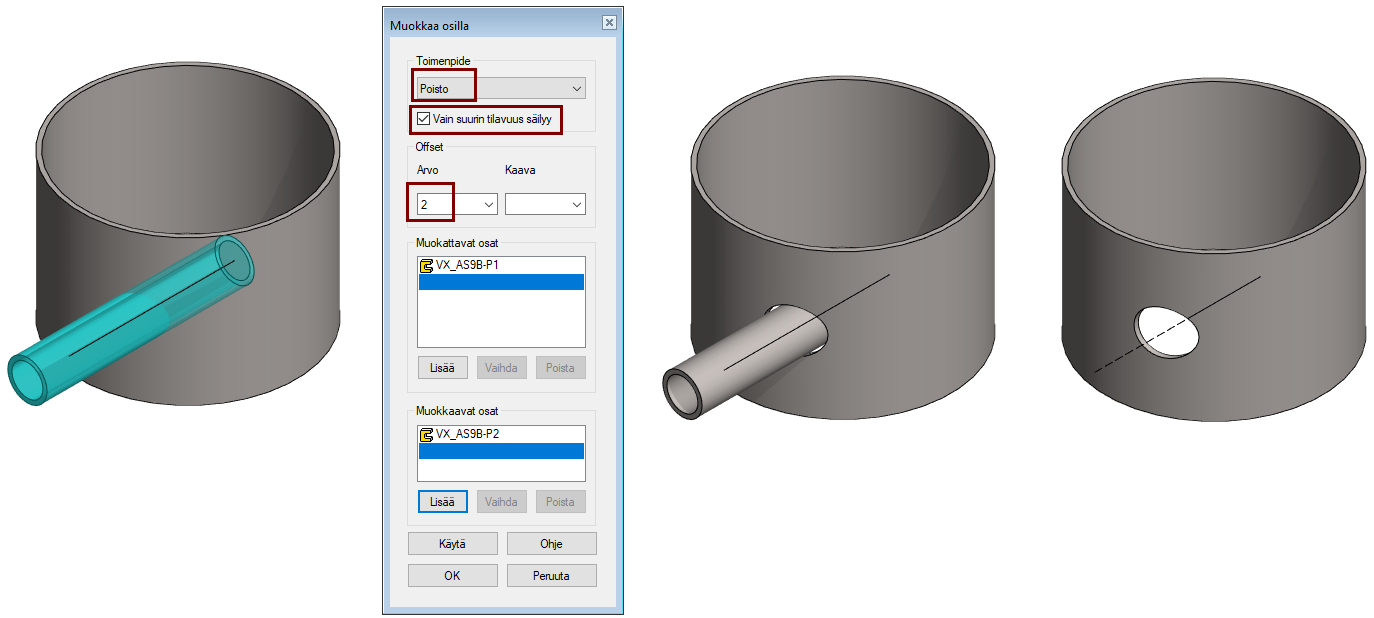

Tee putkelle väljä reikä vaippaan
- Tilannekohtainen toiminto: Muokkaa osilla.
- Hyväksy oletustoimenpide: Poisto.
- Varmista, että otusarvo: Vain suurin tilavuus säilyy, on valittuna.
- Syötä Offset arvo: 2 (Työkaluna toimiva osa "päällystetään" 2mm kerroksella, ennen työstöä)
- Valitse vaippa muokattavaksi osaksi.
- Valitse putki muokkaavaksi osaksi.
- OK.

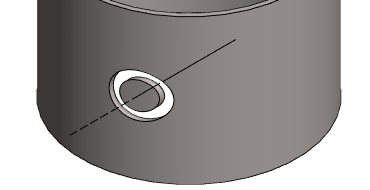

Vain suurin tilavuus säilyy
Jos valintaa Vain suurin tilavuus säilyy, ei olisi ollut valittuna, olisi putken sisään jäänyt "tulppa"
![](../__attachments/34490911/Tulppa.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
![](../__attachments/34490911/sailio3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

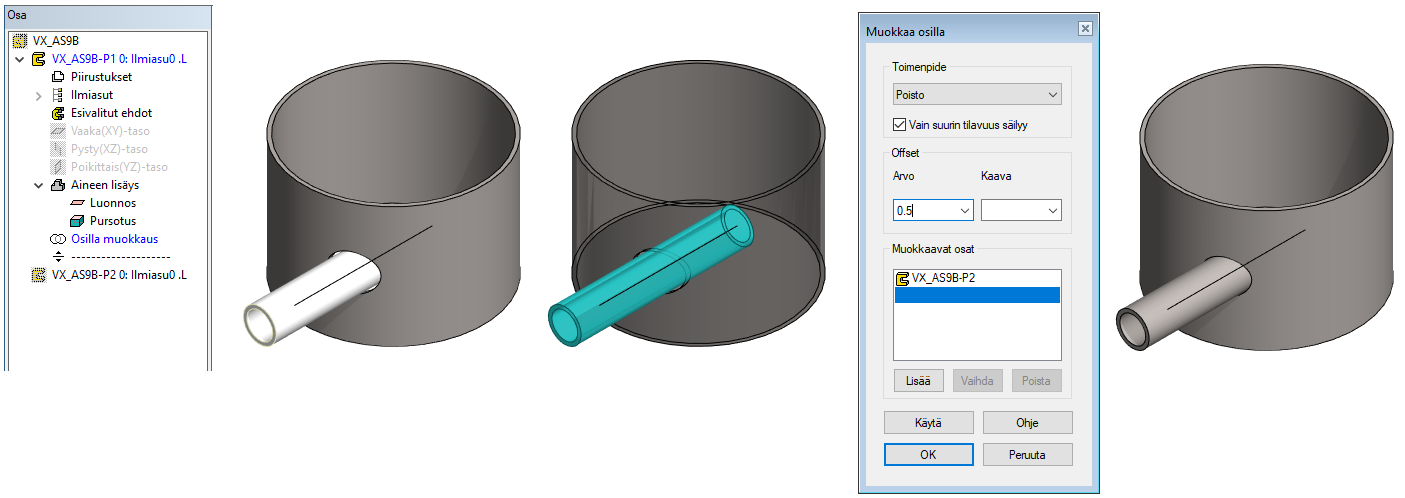

Muuta reiän väljyyttä tiukemmaksi
- Valitse vaippaosa.
- Tilannekohtainen toiminto: Muokkaa.
- Napsauta piirrepuusta Osilla muokkaus ja tee tilannekohtainen toiminto: Muokkaa piirrettä.
- Tai kaksoisnapsauta piirrepuusta historiavaihetta Osilla muokkaus.
- Muuta Offset-arvo 2, arvoksi 0.5.
- OK.
- Palaa osamallinnustilasta kokoonpanotilaan OK-valinnalla.
Tallenna malli
- File > Tallenna tai paina tai
![](../__attachments/34490911/sailio4.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Poisto työkalulla

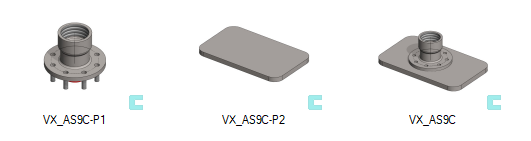

Nouda projekti, joka sisältää tarvittavat osat
- Lataa tästä Vertex-projekti-zippi VX_AS9C, joka sisältää kokoonpanon ja osamallit.
- Raahaa se Internet-selaimen downloads-kohdasta Vertex G4-ohjelman päälle.
- Varmista, että mallit löytyvät (B-selaimella) projektista VX_COURSE_ASSY.
- Päivitä tarvittaessa selain, elleivät nuo mallit VX_AS9C* heti löydy.
![](../__attachments/34490911/LaipanOsat.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

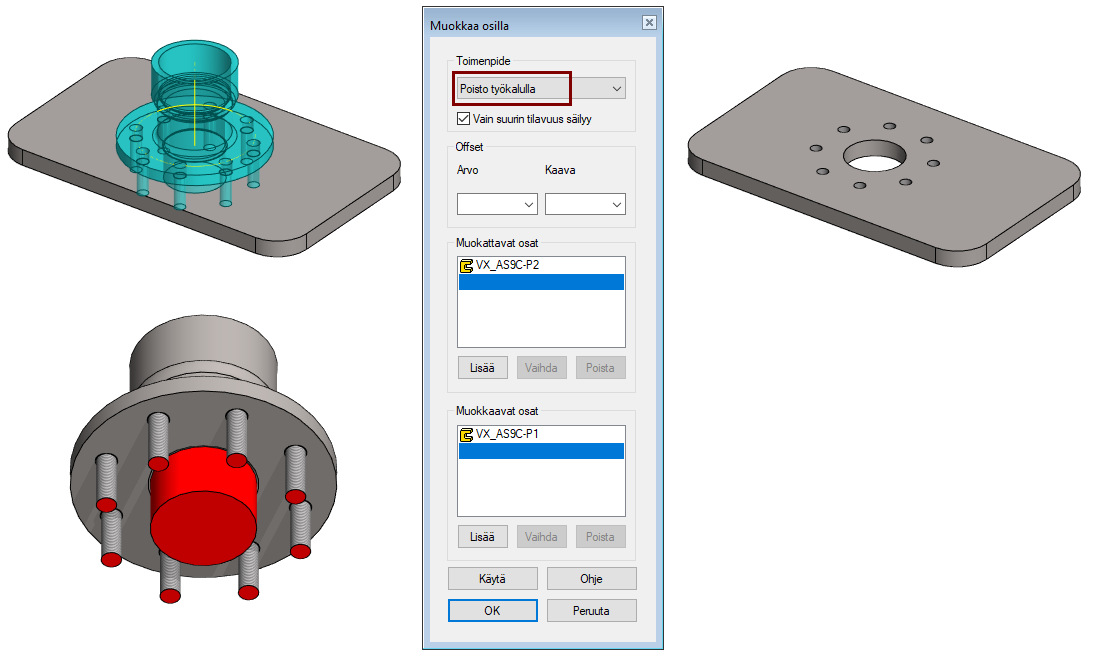

Avaa kokoonpanomalli ja suorita työstö
- Avaa malli VX_AS9C.
- Tilannekohtainen toiminto: Muokkaa osilla.
- Valitse toimenpide: Poisto työkalulla.
- Lisää muokattavaksi osaksi runkolaatta (VX_AS9C-P2)
- Lisää muokkaavaksi osaksi laippa (VX_AS9C-P1)
- OK.
Osilla muokkaus vs. työstö työkaluilla
Voisit koneistaa runkolaattaa myös toiminnolla: Työstävät piirteet > Suorita.
- Jos näin toimit, niin alkuperäistä osaa (VX_AS9C-P2) ei koneisteta ja työstö näkyy vain tässä kokoonpanossa.
- Työstetty osa voidaan tallentaa valinnan jälkeen tilannekohtaisella toiminnolla: Työstävät piirteet > Tallenna työstetty osa.
- Tämä osa tallennetaan siten että siinä näkyy vain ns. aloitusmuoto, toisin sanoen osasta on poistettu historia.
- Suosittelen että tätä toimintoa käytetään vain ns. hitsauskokoonpanojen työstöön.
Kun teet "koneistuksen" Muokkaa osilla-toiminnolla, niin myös itse osamallia muokataan, joten työstöt näkyvät itse osamallissa ja sen piirustuksessa.
![](../__attachments/34490911/laippaliitos.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

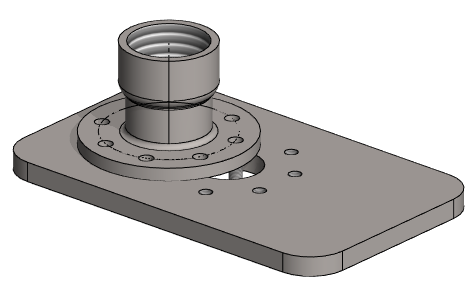

Muokkaa osien keskinäistä sijaintia
- Raahaa laippa toiseen kohtaan (siihen ei ole lisätty sellaisia ehtoja, joiden avulla se olisi sidottu kiinteästi paikoilleen)
![](../__attachments/34490911/laippaliitos2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Koneista reiät uuteen paikkaan
- Toiminto: Ratkaise (valintanauhassa tai tilannekohtaisessa valikossa) koneistaa reiät uuteen sijaintiin.
- Huomaa, että mallin päivitys F5-näppäimellä ei riitä työstöjen uudelleen suorittamiseen.

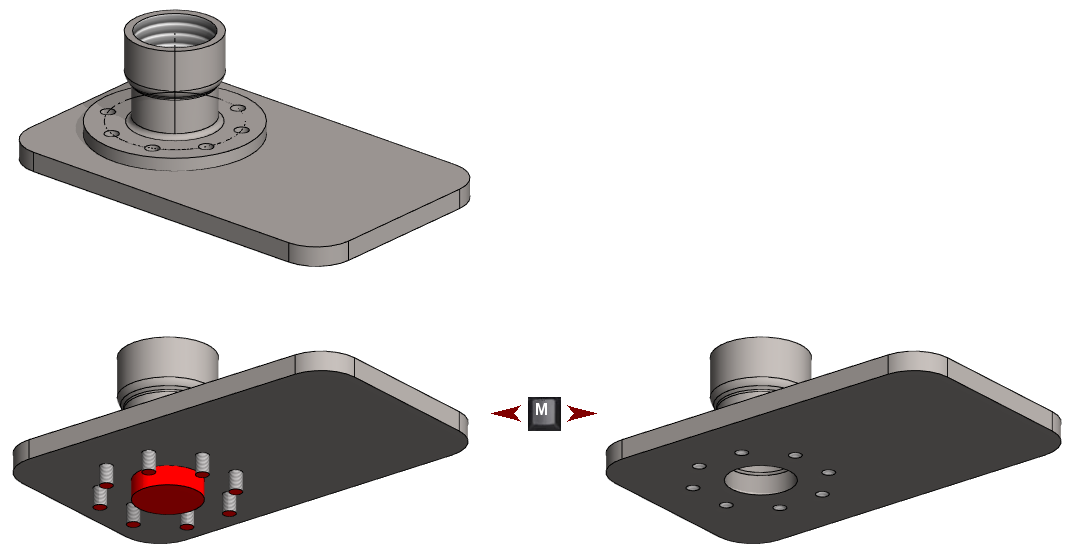

Työstävien piirteiden näkyminen
Kokoonpanomallissa voit piilottaa ja palauttaa työstävät piirteet näkyviin M-näppäimellä.
![](../__attachments/34490911/laippaliitos3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tallenna malli
- File > Tallenna tai paina tai
