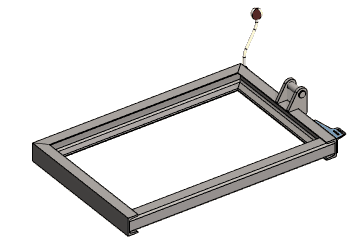

8. Peilaus koonnassa

Harjoitus 8. Osien ja alikoontien peilaus kokoonpanossa

Versio yhteensopivuus

Harjoitus on toteutettu 26.0 (Vertex 2020) versiolla.

Tässä harjoituksessa opimme

• Tulkitsemaan onko osa tai kokoonpano symmetrinen vai ei. Tämä selviää, kun tarkastellaan peilattavaa geometria.
  • Jos alkuperäistä osaa voidaan käyttää sellaisenaan, kunhan se vain käännetään oikeaan asentoon, osa on symmetrinen.
  • Ellei osaa saada peilattuun asentoon kääntämällä, osa ei ole symmetrinen, joten siitä joudutaan valmistamaan peilikuva.
• Kertomaan osalle, onko se symmetrinen vai ei (Tarvitaan vain, kun oletetaan että osaa tullaan kokoonpanossa peilaamaan).
• Peilaamaan osia ja alikoonpanoja.
• Tallentamaan peilatut (ei symmetriset) osat ja kokoonpanot uusiksi dokumenteiksi.

Käytetyt toiminnot:

• File > Tallenna uudeksi.
• Ominaisuudet.
  • Symmetrinen / ei symmetrinen.
• Muut toiminnot > Peilaa.

Nouda projekti, joka sisältää tarvittavat osat

• Lataa tästä Vertex-projekti-zippi VX_AS8_PARTS.vxz.
• Raahaa se Internet-selaimen downloads-kohdasta Vertex G4-ohjelman päälle.
• Kun ohjelma kysyy avausta, vastaa kyllä.

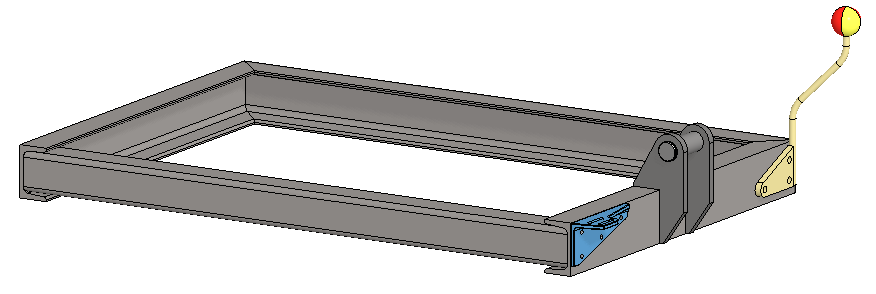

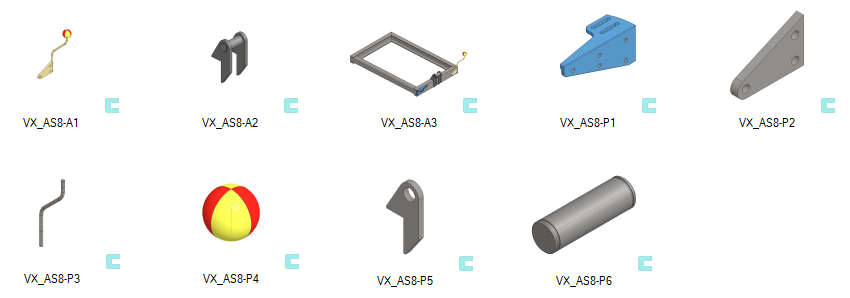

Malli VX_AS8-A3 ja sen alikokoonpanot ja osat:

Tallenna malli uudeksi

• File > Tallenna uudeksi (> Tallenna uudeksi). Anna nimi ja arkistotiedot ja tee uusi projekti tai valitse vanha projekti.

Avaa osa VX_AS8-P1 ja muokkaa ominaisuuksia

• Avaa osa VX_AS8-P1.
  • Joko valitsemalla se kokoonpanosta ja tilannekohtaisella toiminnolla: Avaa malli.
  • tai valitsemalla se kokoonpanosta ja tilannekohtaisella toiminnolla: Muokkaa.
  • tai File > Avaa > projektin VX_COURSE_ASSY alta valitsemalla.

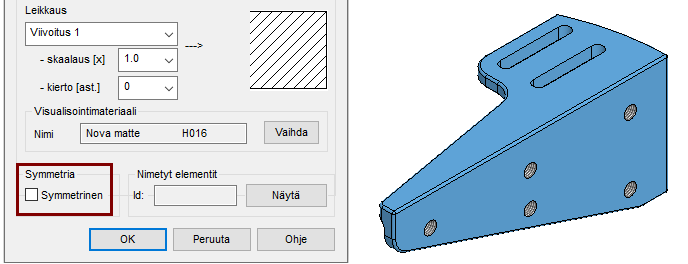

• Tilannekohtaisella toiminto: Ominaisuudet.
• Vaihda Symmetria ei symmetriseksi:



  • Napsauta Symmetrialaatikkoa kertaalleen tai kunnes se on tyhjä.

Symmetrisyyden valinnat

= Symmetriaan ei ole otettu kantaa, jolloin osa tai kokoonpano käyttäytyy peilauksessa, kuin epäsymmetrinen osa tai kokoonpano.

• Tämä arvo on oletus kaikille osille tai kokoonpanoille.

= Osa tai kokoonpano ei ole symmetrinen.

= Osa tai kokoonpano on symmetrinen.

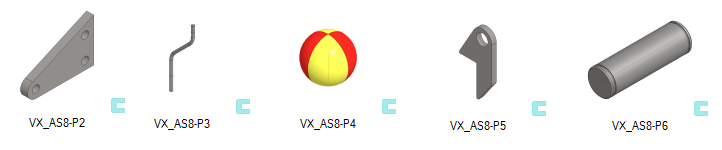

Määritä muiden osien symmetrisyys

Avaa vuorotellen osat VX_AS8-P2, VX_AS8-P3, VX_AS8-P4, VX_AS8-P5 jaVX_AS8-P6 ja päättele ovatko ne symmetrisiä, vai eivät.

• Muokkaa: Ominaisuudet.
• Valitse joko symmetrisyys



  tai epäsymmetrisyys



  .
• Tallenna mallit: File > Save tai Ctrl S.

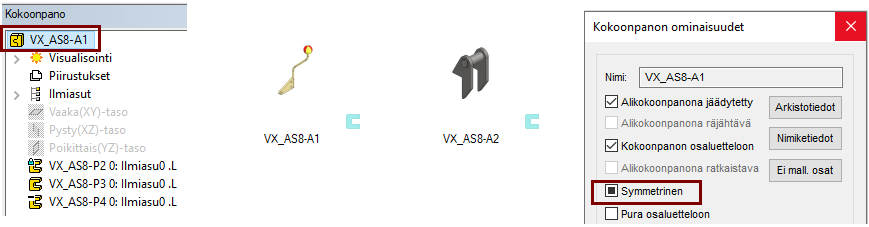

Avaa alikokoonpanot ja määritä niiden symmetrisyys

Avaa kokoonpanot VX_AS8-A1 ja VX_AS8-A2 ja päättele ovatko ne symmetrisiä, vai eivät.

• Koska osat ovat muuttuneet, päivitä mallit tilannekohtaisella toiminnolla: Päivitä kaikki.
• Valitse piirrepuusta koonnan pääsymboli.
• Muokkaa: Ominaisuudet. (Toiminto löytyy piirrepuun pääsymbolin valinnan jälkeen)
• Valitse joko symmetrisyys



  tai epäsymmetrisyys



  .
• Tallenna mallit File > Save tai Ctrl S.

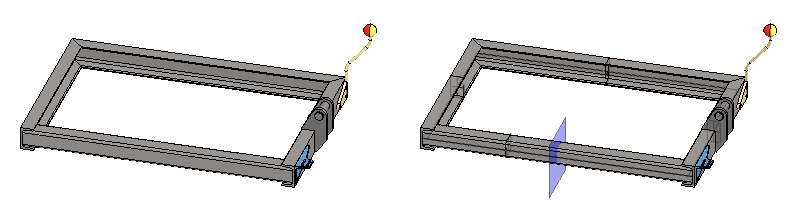

Avaa pääkoonta (jonka tallensit)  ja ota peilaustaso näkyviin.

Profiileista koostuva runkorakenne on mallinnettu symmetrisesti, joten koonnan poikittaisaputasoa voidaan käyttää peilaustasona.

• Koska osat ja alikoonnat ovat muuttuneet, päivitä mallit tilannekohtaisella toiminnolla: Päivitä kaikki.
• Valitse piirrepuusta Poikittais(YZ)-taso.
• Tilannekohtainen toiminto: Palauta.

Jos aputaso ei näy

Aputaso, kuten muukin apugeometria saadaan näkyviin ja piiloon G-näppäimellä

tai työkalunauhan toiminnolla: Apugeometria näkyvissä

.

Peilaa osa ja alikoonnat

Osa:

• Osoita osa VX_AS8-P1
• Tilannekohtainen toiminto: Muut toiminnot > Peilaa.
• Osoita aputaso (joka edellä otettiin näkyviin).
• Ohjelman kysyessä "Säilytetäänkö alkuperäiset" valitse: Kyllä.

Alikoonnat:

• Valitse alikoonta (VX_AS8-A1 ja erikseen VX_AS8-A2) joko piirrepuusta tai sitten alikoonnan osa mallista ja minivalikon toiminto



  .
• Tilannekohtainen toiminto: Muut toiminnot > Peilaa.
• Osoita aputaso (joka edellä otettiin näkyviin).
• Ohjelman kysyessä "Säilytetäänkö alkuperäiset" valitse: Kyllä.

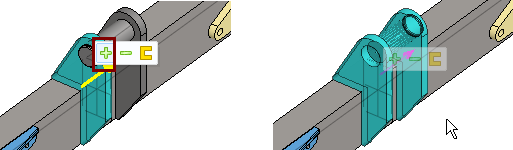

Laajenna valintaa osasta kokoonpanoon

Osan valinnan jälkeen ilmestyy kohdistimen yläpuolelle nimivalikko, jonka

painikkeella, voit valita alikoonnan, jossa osa osa sijaitsee.

• Jos osa olisi syvemmässä rakenteessa, niin seuraava



  painallus valitsisi seuraan ylemmän tason kokoonpanon.

•

  painike pudottaisi valinnasta yhden kokoonpanotason pois.

•

  painike palauttaisi alkuperäisen valinnan (osan tai kokoonpano).

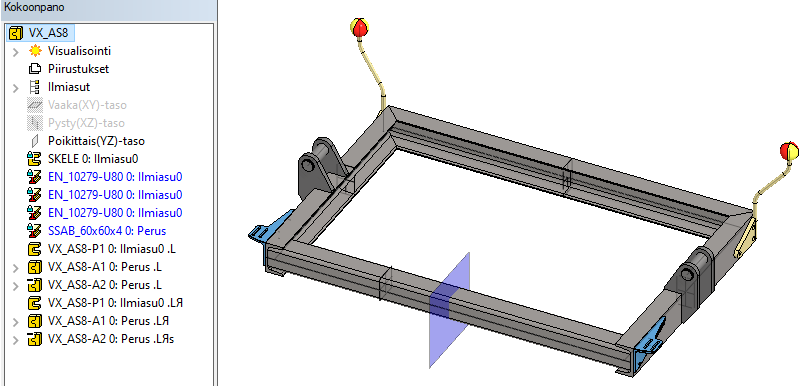

Tarkasta, että peilauksen jälkeen piirrepuun symbolit ovat alla näkyvän piirrepuun mukaisina.

Tallenna ei symmetrinen osa uudeksi malliksi.

• Valitse peilattu osa VX_AS8-P1



• Tilannekohtainen toiminto: Tallenna uudeksi.
• Dialogissa Tallenna uudeksi, valitse optio: Korvaa tämä. (myös Korvaa kaikki instanssit kelpaa, koska peilaamattomalla osalla on erilainen pääte, eikä sitä tulkita samaksi osaksi peilatun osan kanssa).
• Anna mallille nimi (tunnus) ja muuta myös arkistotietoja.

Tallenna ei symmetrinen alikoonta uudeksi malliksi.

• Valitse peilattu kokoonpano VX_AS8-A1



• Tilannekohtainen toiminto: Tallenna uudeksi.
• Dialogissa Tallenna uudeksi, valitse optio: Korvaa tämä.
• Anna mallille nimi (tunnus) ja muuta myös arkistotietoja.

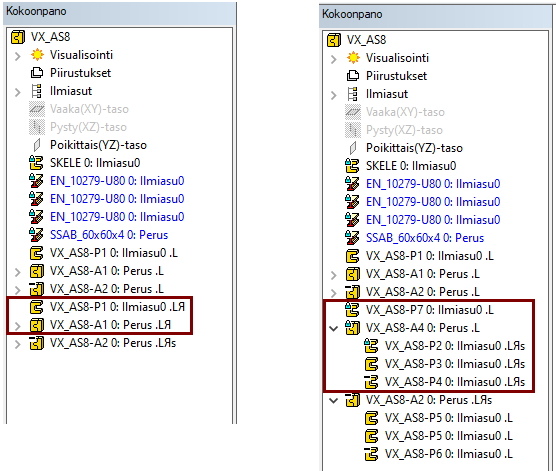

Avaa uudeksi tallennetun alikoonnan piirrepuu näkyviin.

• Näet, että peilatut osat ovat symmetrisiä (



  ), joten niitä ei tarvitse enää tallentaa uusiksi dokumenteiksi.
• Jos jokin noista olisi peilattu ei symmetrisenä (



  ), niin tässä harjoituksessa olet unohtanut määrittää osat symmetriseksi.
• Yleisesti ottaen peilatun koonnan alta löytyvät ei symmetriset osat täytyy tallentaa uusiksi osiksi.

Tee mallille piirustus

• Katso tarkemmat ohjeet harjoituksesta: 2. Mallin piirustus

Tallenna malli

• File > Tallenna tai paina



  tai





  .
