Raahaa se Internet-selaimen downloads-kohdasta Vertex G4-ohjelman päälle.

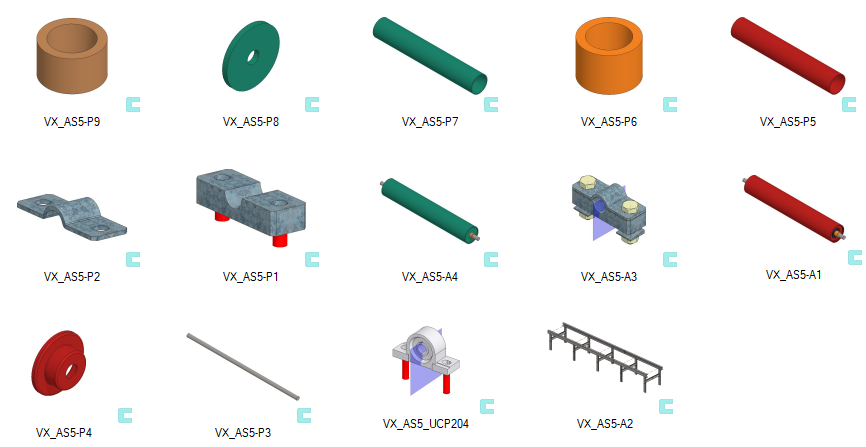

Varmista, että mallit löytyvät (B-selaimella) projektista VX_COURSE_ASSY.
Päivitä tarvittaessa selain, elleivät nuo mallit VX_AS5-* heti löydy.

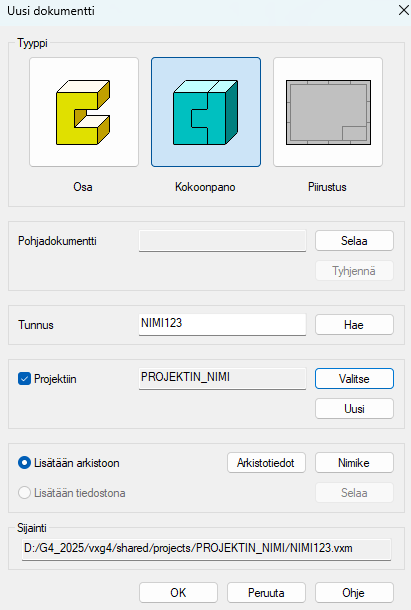

Tee uusi kokoonpano
File > Uusi > Kokoonpano
Syötä mallin tunnus.
Täytä arkistotiedot (Arkistot. painike).
Valitse olemassa oleva projekti tai tee uusi projekti.
Valitse = Selaile projekteja ja valitse projekti.
Uusi= Perusta uusi projekti ja syötä projektin tiedot.
OK.

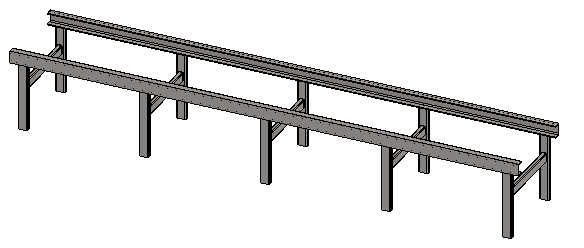

Lisää kuljettimen runkorakenne kokoonpanoon
Lisää runko (VX_AS5-A2).
Löytyy projektin VX_COURSE_ASSY alta.
Esim. Toiminnolla Lisää > Malli tai B-selaimella.
Pudota paikoilleen esim. hiiren keskinäppäimellä.
keskeyttää lisäyksen.

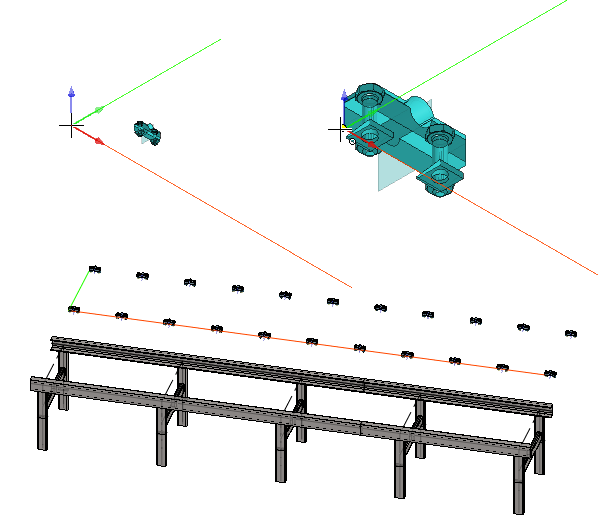

Lisää rullan lukituspalat sarjana
Lisää lukituspalojen koonta (VX_AS5-A3), esim. Lisää > Malli.
Valitse ilmiasu: Tarkka.
Valitse apuvalikosta: Tee sarja.

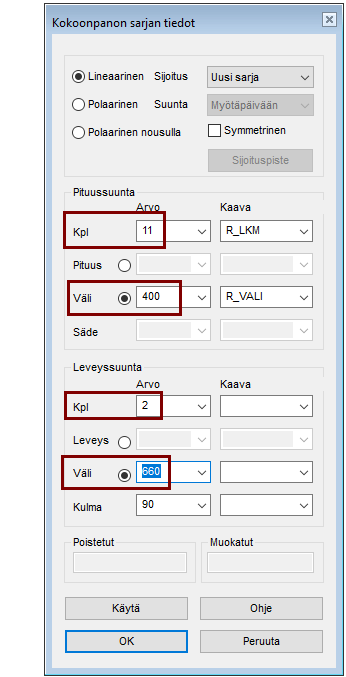

Sarjan arvot,
Pituussuuntaan 11 kpl ja kaava R_LKM väli 400 ja kaava: R_VALI.
Leveyssuuntaan 2 kpl, väli 660.
OK
Osoita apugeometrian paikka (mieluusti) jostakin lisättävän osan pisteestä.
Apugeometrian käyttö
Sarjaan liittyvä apugeometria (Pituussuuntaan punainen viiva ja leveyssuuntaan vihreä viiva) on käytettävissä sarjan asemointiin, eli viivoihin voidaan kohdistaa ehtoja.
Apugeometrian näkyvyyttä hallitset
tai .

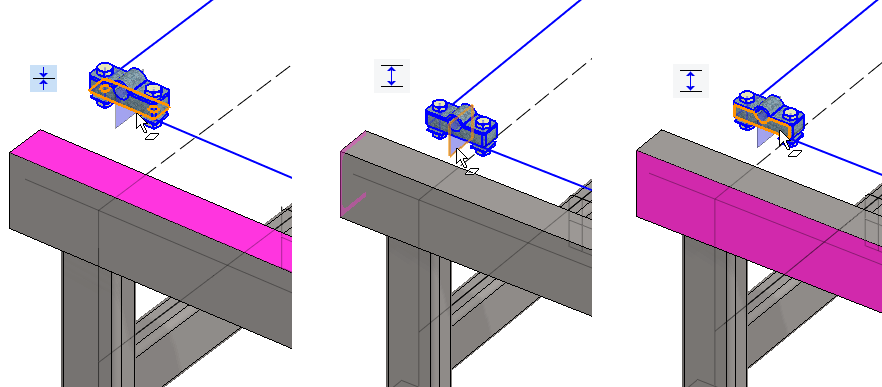

Paikoita lukituspala U-palkkiin
Lukituspalan alapinta yhteneväksi palkin yläpinnan kanssa.
Lukituspalassa olevan aputason etäisyys U-palkin päästä: 100.
Lukituspalan ulkoreunan etäisyys U-palkin ulkoreunasta: 12.5.
Lisää kuljetinrulla
Lisää kuljetinrulla (VX_AS5-A1).

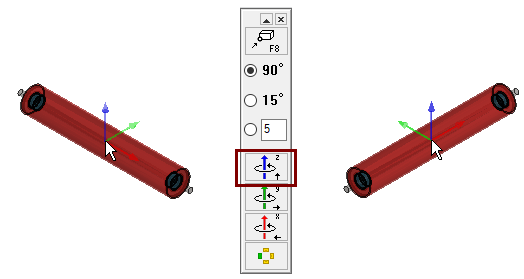

Kierrä sitä sinisen Z-akselin ympäri 90° painikkeen Kierrä Z-akselin ympäri.
Lopullinen ehtojen kanssa tehtävä paikoitus on helpompaa, kun osa (alikoonta) on jo valmiiksi suurin piirtein oikeassa asennossa.
Osoita paikka avaruudesta.

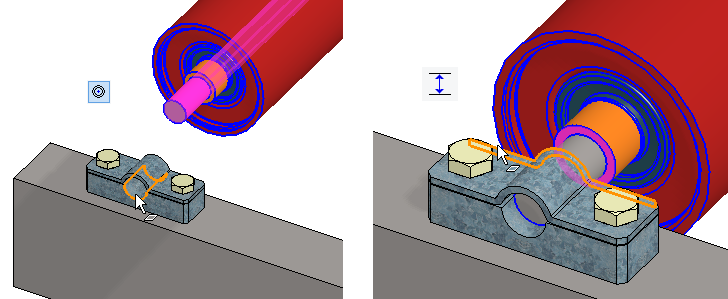

Paikoita kuljetinrulla
Lisää rullan akselin ja lukituspalan välille samankeskisyysehto.
Lisää rullan holkin pään ja (ylemmän) lukituspalan sisäreunan välille etäisyysehto: 2.

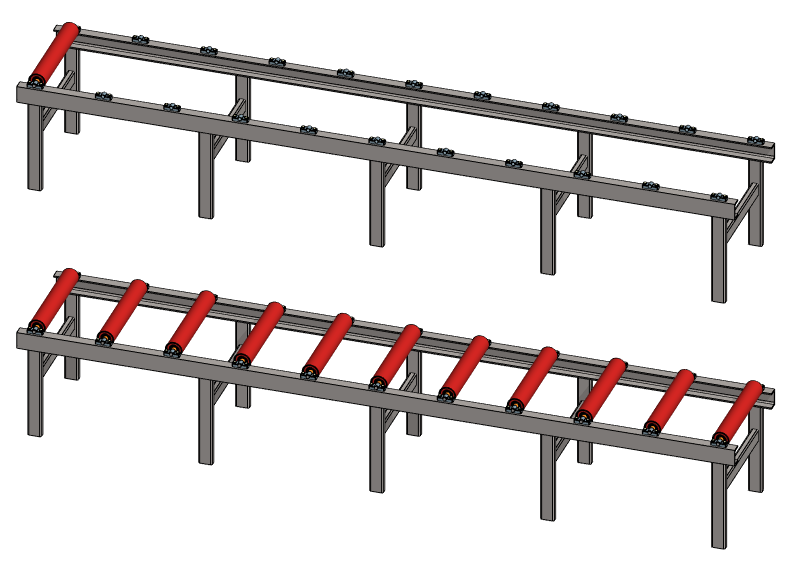

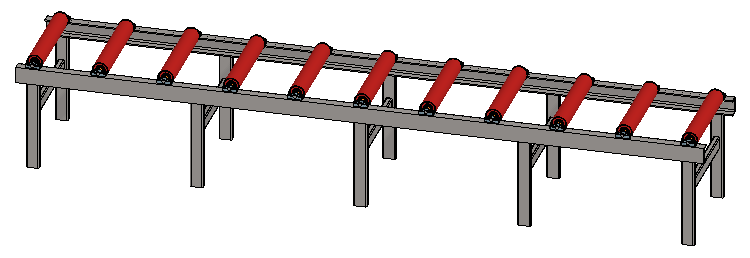

Tee kuljetinrullasta sarja
Valitse rullan kokoonpanon piirrepuusta
Tilannekohtainen toiminto: Tee sarja.
Pituussuuntaan:
Lukumäärä 11 ja kaava R_LKM.
Väli 400 ja kaava: P_VALI.
Leveyssuunta, oletus lukumäärä: 1.
OK.
Osoita sarjan apugeometriaviiva vaikkapa akselin päätepisteestä.

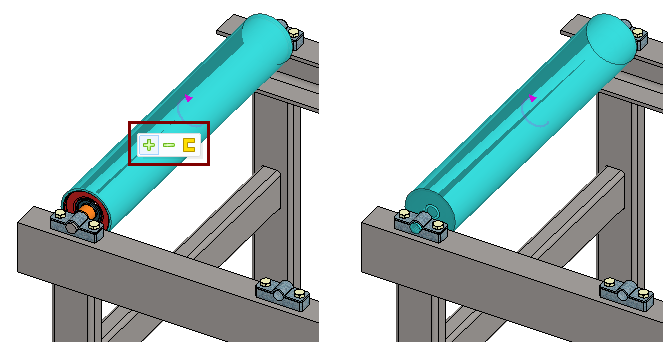

Kokoonpanon valinta geometriasta
Jos valitsit rullan osoittamalla rullan geometriaa, tulee oletuksena valittua vain osa (esim. rullan kuori).
Kohdistimen viereen avautuu minivalikko, jonka avulla valintaa voidaan laajentaa, supistaa tai palata alkuperäisen osan valintaan.
Plus-painike valitsee seuraavan ylemmän tason kokoonpanon, jne.
Miinus-painike poistaa valintoja kokoonpanotaso kerrallaan.

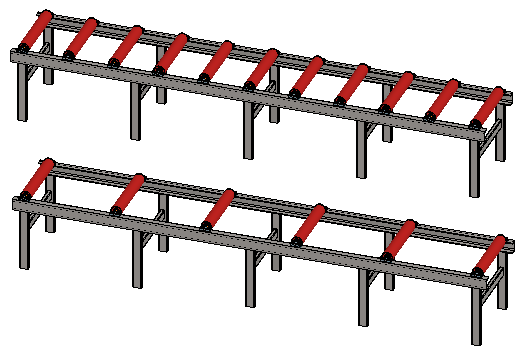

Jos rullien tai lukituspalojen määrä ei muutu, niin tarkasta että niitä käsittelevissä sarjoissa on kaavakentissä em. muuttujat.

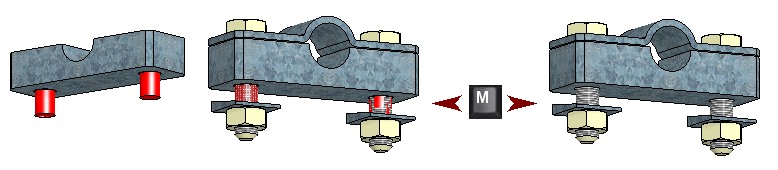

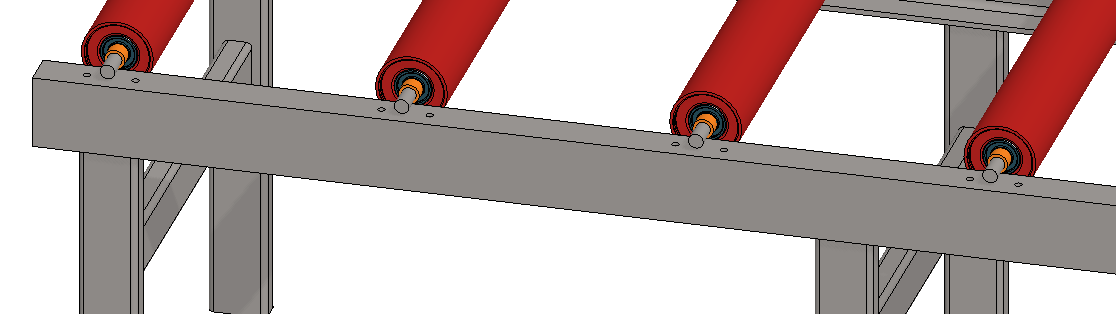

Kokeile ruuvien reikien työstöä U-palkkeihin
Tukipalassa (VX_AS5-P1) on mallinnettu ns. työstävä piirre, jonka pituutta voit ohjata mittataulukon avulla.
Jos jossain kokoonpanon osassa on mukana työstävä piirre, tai koko osa on ominaisuuksiltaan työkalu, niin kokoonpanon tilannekohtaisesta valikosta löytyy toiminto: Työstävät piirteet > Suorita.
Kokeile em. toimintoa.
Piilota kerralla lukituspalat.
Valitse lukituspalojen sarja piirrepuusta.
Piilota valitut osat tai tilannekohtainen toiminto: Piilotus > Piilota.

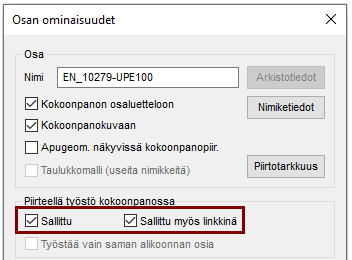

Jos reikiä ei U-palkkiin syntyisi, niin U-palkkien ominaisuuksia pitäisi muuttaa.
Jos haluat muuttaa tai täydentää osan arkistotietoja, avaa osa ensin selaimella ja muuta tietoja sen jälkeen (eli tallennuksen yhteydessä niitä ei muokata).
Työstöä ei tehdä alkuperäiseen linkkimalliin
Huomaa, että työstöä ei tehdä alkuperäiseen linkkimalliin, vaan ainoastaan siihen geometriaan joka näkyy kokoonpanossa.
Tämä sen takia, että sama (linkki-) osa voi olla mukana monessa kokoonpanossa, eikä siihen ole tarkoituksen mukaista kohdistaa kaikissa kokoonpanoissa olevia työstöjä.
Jos työstö pitäisi tehdä myös alkuperäiseen linkkimalliin, niin käytä tilannekohtaista toimintoa: Muokkaa osilla ja käytä siellä toimenpidettä: Poisto työkalulla.
Jos muokkaat kuljettimen rullien määrää mittataulukon avulla tai kuljettimen runko päivittyy koontaan, suorita työstävät piirteet uudelleen.
Tallenna malli ja tallenna se myös uudeksi
File > Tallenna tai paina tai .
File > Tallenna uudeksi (Anna nimi ja arkistotiedot).
Uuteen malliin laitetaan päällysrakenne uusiksi.
Vaihda lukituspalat laakeripukkiin
Valitse sarjan ensimmäinen osakoonta lukituspalat (VX_AS5-A3).
Tilannekohtainen toiminto: Vaihda.
Valitse korvaavaksi osaksi laakeripukki VX_AS5_UCP205B.
Osan vaihto-dialogissa kelpaa valinta: Vaihda tämä, koska osa jota ollaan vaihtamassa, on sarjassa.
OK.

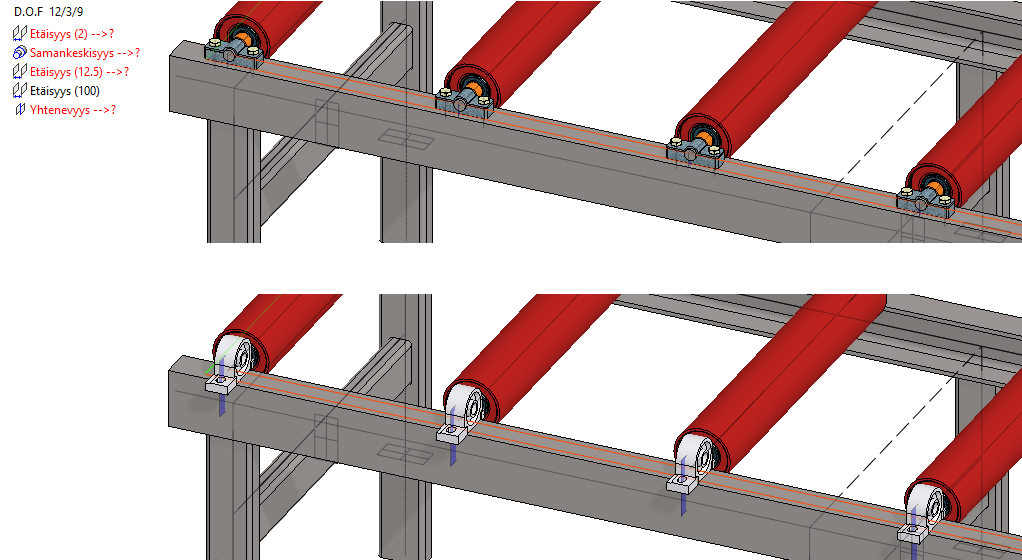

Näet että laakeri tulee väärään asentoon ja lukituspaloihin liittyvät ehdot menevät punaiseksi, eikä niille löydy paria.
Ehdot menevät punaiseksi, jos ne eivät toteudu.
Ehtojen perään tulee symboli --> joka tarkoittaa, ettei ehdolle löydy enää toista osapuolta (pintaa, viivaa tai pistettä)
Vaihtoehto (hankalaan) osan vaihtoon
Vaihtoehtoinen tapa, hoitaa lukituspalojen vaihto laakeripukeiksi ja laakeroitu rulla kiinteäksi rullaksi, voisi olla poistaa sekä nykyiset rullat ja lukituspalat ja lisätä ensin laakeripukki sarjana ja sen jälkeen uusi kuljetinrulla sarjana.

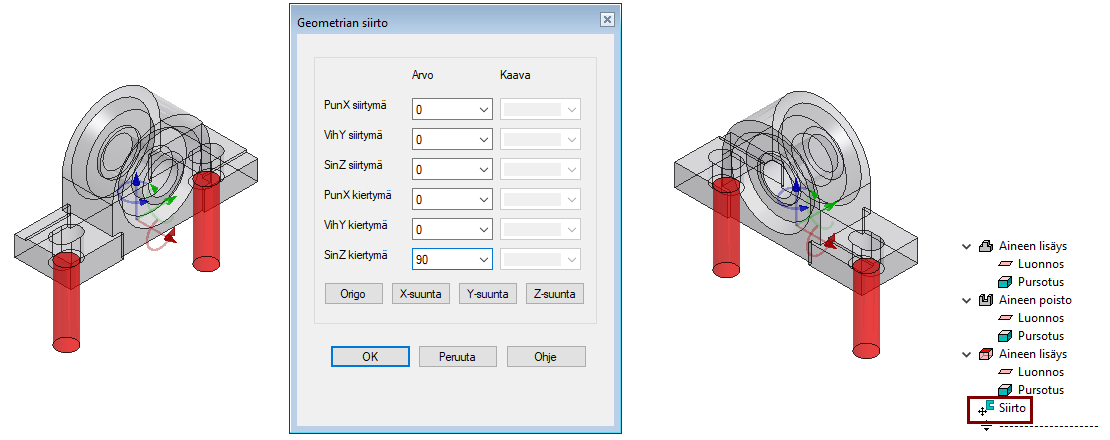

Käännä laakeri oikeaan asentoon
Avaa malli VX_AS5_UCP204.
Tilannekohtainen toiminto: Muokkaa mallia > Siirrä osan koko geometria.
Avautuvassa Geometrian siirto-dialogissa anna SinZ kiertymä: 90.
Tallenna malli ja poista se työpöydältä.
Osamallin piirrepuuhun syntyy historiavaihe Siirto, jota muokkaamalla voi muuttaa uudelleen osan asentoa.
Palaa kokoonpanoon
Päivitä malli: F5-näppäimellä.
Ohjelma merkkaan muuttuneet mallit piirrepuuhun punaisella pohjalla.

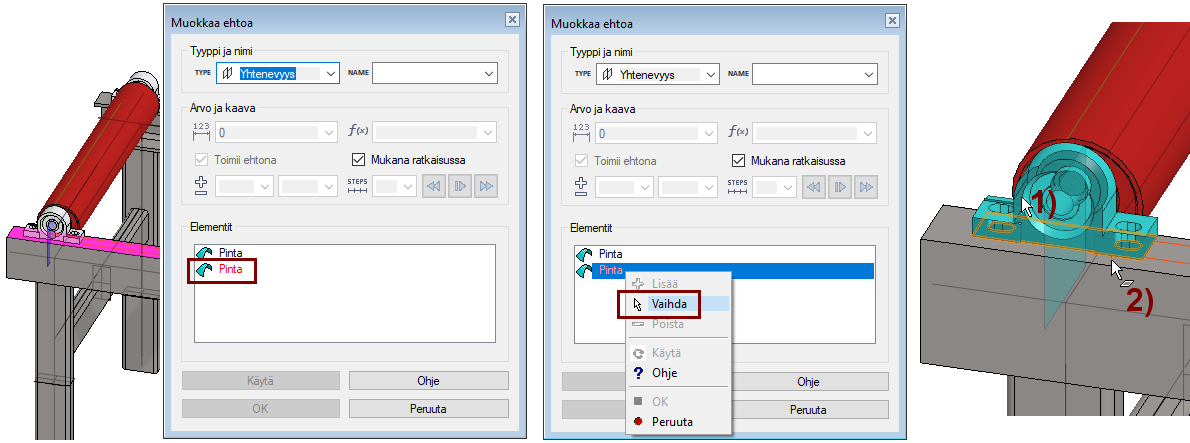

Toisena vaihtoehtona on poistaa ehdot ja lisätä ne uudelleen.

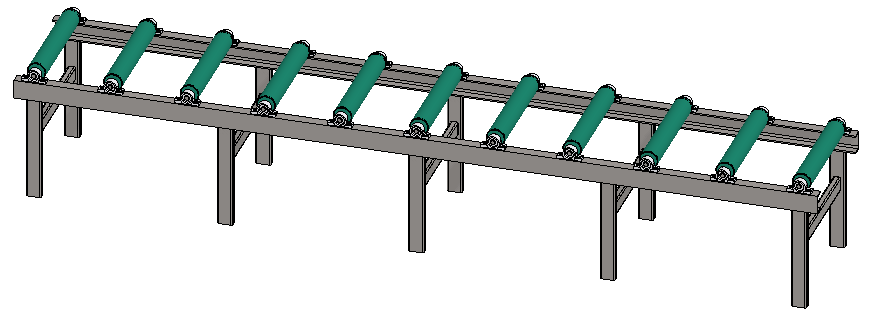

Vaihda laakeroitu rulla kiinteään rullaan
Valitse sarjan ensimmäinen osakoonta kuljetinrulla (VX_AS5-A1).
Tilannekohtainen toiminto: Vaihda.
Valitse korvaavaksi osaksi kuljetinrulla VX_AS5-A4.
OK.
Tässä tapauksessa Samankeskisyysehto ei mene punaiseksi. Se johtuu yksinomaan siitä, että molemmissa kuljetinrullissa on käytetty samaan akselia (VX_AS5-P3), joten vastinelementit (pinnat) ovat tiedossa.
Poista aikaisempi holkkiin liittyvä etäisyysehto 2 (kumpikin ehdon pinta on poistunut) ja lisää se uudelle kuljetin rullan holkin ja laakerin välille.
Muokkaa laakeripukkien sarjaa
Valitse piirrepuusta se sarja, joka käsittelee laakeripukkeja.
Tilannekohtainen toiminto: Muokkaa.
Anna leveydelle uusi arvo: 661
Tarkkasilmäiset havaitsevat ongelman
Laakeripukki ei ole symmetrinen, joten nyt toisen puolen laakeripukki on väärin päin.
Tämän takia lukituspalojen vaihto laakeripuukkiin ei ollutkaan paras ratkaisu.
Parempi ratkaisu olisi ollut tuoda laakeripukki kahteen kertaan ja kääntää toinen peilikuvaksi ja tehdä sen jälkeen molemmista sarja.
Pääversiosta 27.0.00 (Vertex 2021) alkaen voidaan sarjassa olevat osat peilata.
Tällöin laakeripukista voitaisi tehdä ensin sarja toisen U-palkin päälle ja sen jälkeen peilata se kokoonpanon Pysty(XZ)-tason suhteen toiselle puolelle.
