Rakennuksen hallinta ja piirustukset 2022

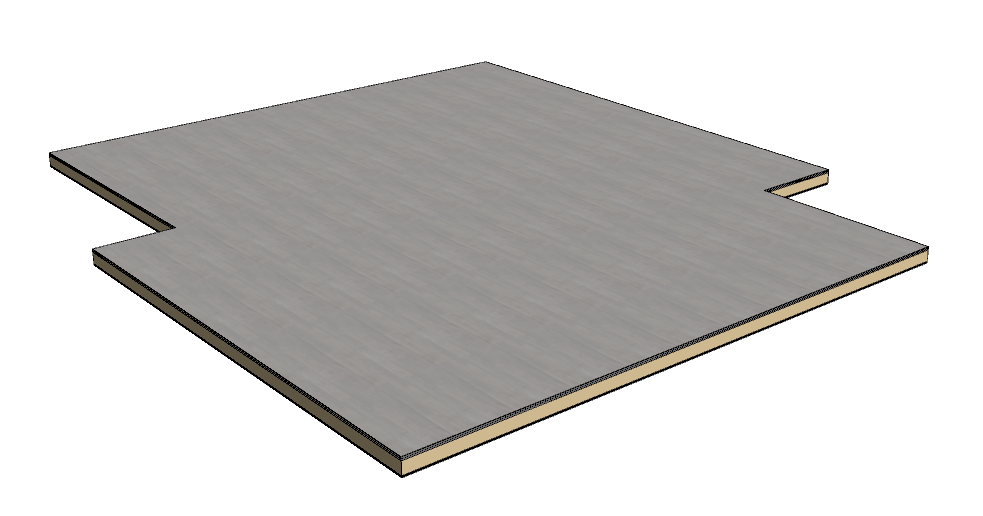

Vaakarakenteet lisätään nyt suoraan laajennettuna

Voit nyt muokata leikkauksen syvyyttä suoraan leikkaussymbolin kahvasta

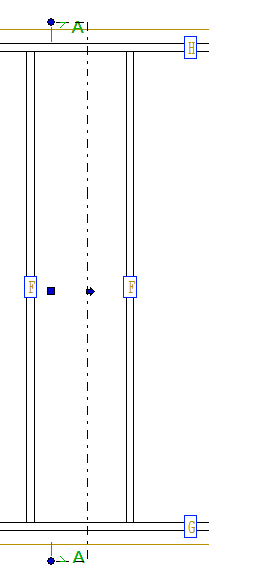

Voit helposti muokata leikkauskuvassa näkyvää geometriaa leikkuusymbolin syvyyskahvan avulla. Valitse kahva ja vedä se haluttuun kohtaan ja päivitä leikkauspiirustus. Elementtipiirustuksessa leikkaus päivitetään automaattisesti.

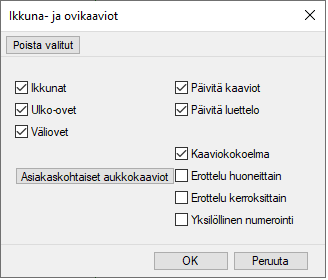

Lisää projektin tiedot piirustusarkkiin

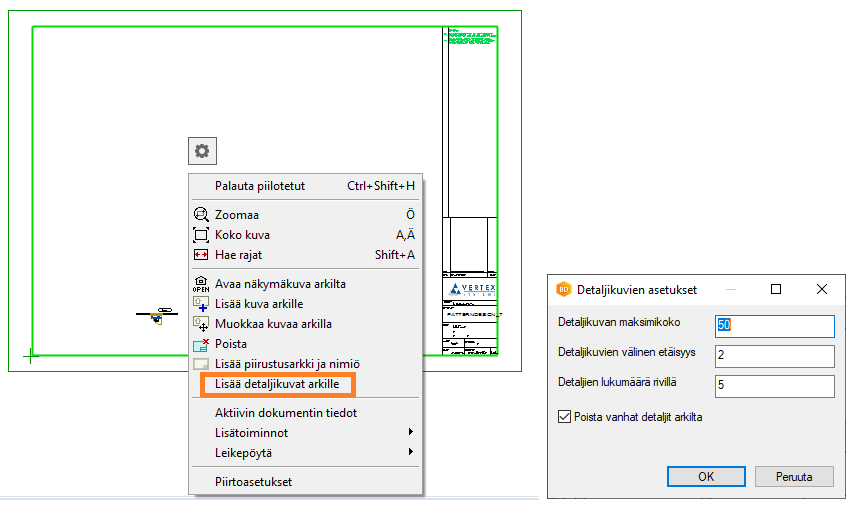

Voit nyt helposti lisätä viitepiirustuksessa käytetyt yksityiskohdat piirustusarkkeihin. Toiminto löytyy piirustusarkin vapaasta tilasta asiayhteysherkässä valikossa. Tämän ominaisuuden avulla voit saada taulukon tiedot nopeasti. Toiminto tekee rutiinityötä puolestasi.

Uudet avainsanat kynnyslinjan siirtymien asettamiseksi ulko- ja sisäseiniin vxsettingsiin

Avainasanat ja oletusarvot metrisessä ympäristössä:
draw_ext_wall_sill_lines = 1 30 0 (ulkoseinät)
draw_int_wall_sill_lines= 0 0 0 (väliseinät)
1. arvo= 1 tai 0, piirretään viivat tai ei piirretä
2. arvo = siirtymä ulkopuolella
3. value = siirtymä sisäpuolella

Oletusarvot tuumaympäristöissä:
draw_ext_wall_sill_lines = 1 0.75 0.75
draw_int_wall_sill_lines= 0 0 0

Jos käytetään vanhaa oletusta, draw_sill_lines = 0, uusia arvoja ei käytetä (paitsi, jos komponentilla on parametri SILL_LINES=1).

Osien tyypityksien muutoksia. Aukkojen sisäpuolen listat kuuluvat nyt listaryhmään

Aukkojen sisäpuoliset osat kuuluvat ryhmään Moldings. Uusia tyypityksiä :

Päätyypit:
- Kattolistat
- Lattialistat
- Pielilistat
Alityypit aukkolistoituksille:
- Täytelistat (smyygit/levikkeet)
- Ikkunapenkki

Objektityyppiä käytetään objektipuun järjestämiseen ja esimerkiksi Excel-raporteissa. Jos aukkojen pielien verhouslauta/-listakirjasto on asiakaskohtainen, uusien tyyppien käyttöönotta edellyttää objektityyppien lisäämistä asiakaskohtaiseen kirjastoon.

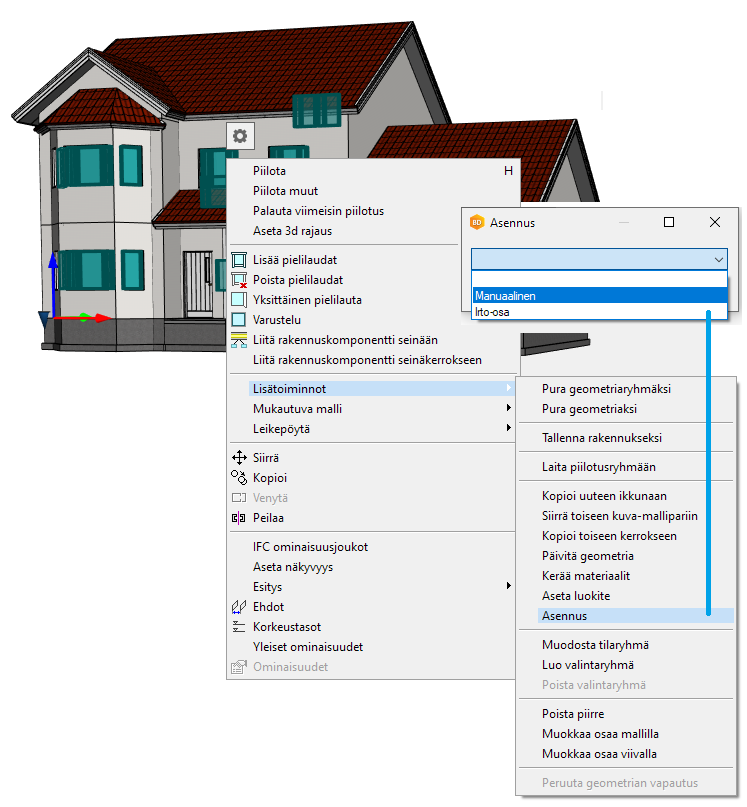

Uusi tyyppi ulkopuoliselle peltiverhousosalle

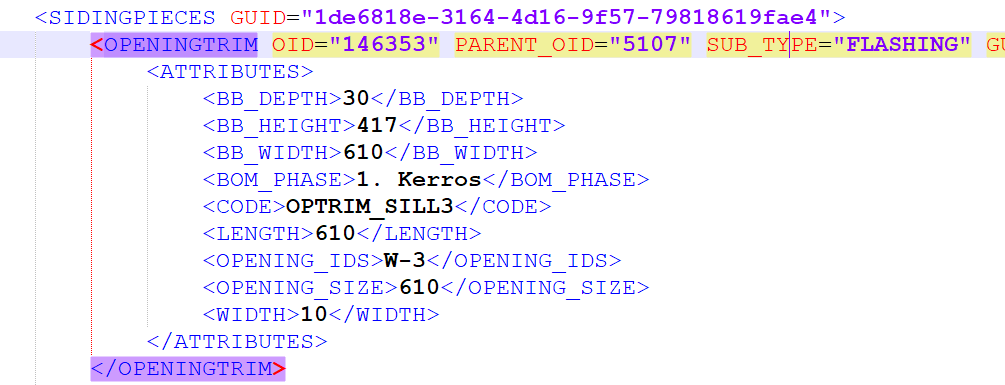

Ikkunoissa, ovissa ja verhouksien välissä käytetyt peltiosat ovat nyt vesipelti-alityyppiä (FLASHING). Päätyyppi pysyy samana (OPENINGTRIM).

Objektityyppiä käytetään objektipuun järjestämiseen ja esimerkiksi Excel-raporteissa. Tämä muutos saattaa siis vaikuttaa materiaaliraportteihin. Ulkopuolisten pielilautojen tyypit pysyvät pääosin samana. Tarkentavana alityyppinä on nyt käytössä vesipelti ja ikkunapenkki. Aukkojen sisäpuoliset osat ovat nyt listoja. Ne eivät ehkä näy enää aukon pielilautaraporteissa.
