Elementtikuvat 2022
Elementtikuvat
Hallinnoi useita elementtikuvia yhdestä elementistä
Voit nyt hallita helposti useita mallipohjapiirustuksia elementtikuvia yhdestä elementistä -piirustusselaimella.

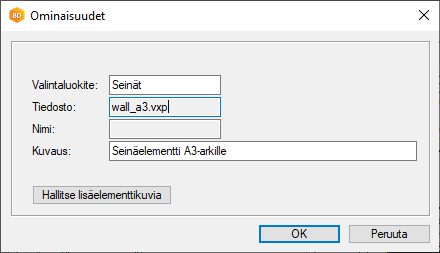

Valitse tyyppikuva ja klikkaa hiiren oikea → ominaisuudet ja löydät Hallitse lisäelementtikuvia

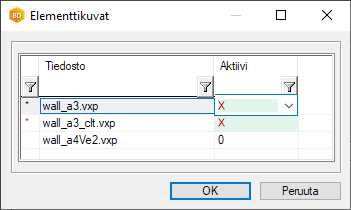

Tämän jälkeen näkyviin tulee luettelo, jossa voit valita tehtävät lisäpiirustukset valitsemalla

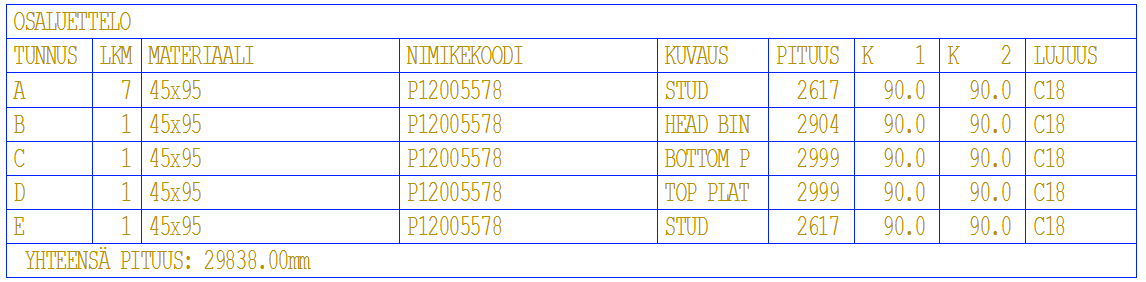

Nimikekoodi elementtikuvaluetteloon
NImikekoodit, jotka on laitettu profiilille voidaan nyt tulostaa elementtikuvan luetteloon.

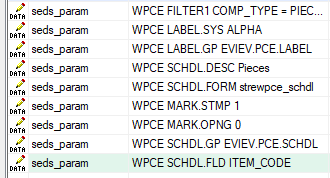

Vaatii muutokset ympäristöön:
Osanumerointien tunnus

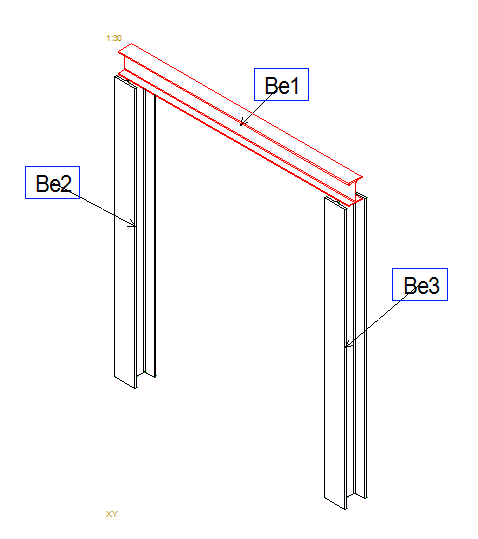

Palkkielementtien tunnukset viitetekstillä
Elementtinäkymän tunnusten ohjaamiseen on uusi komponenttikirjasto, jossa on esimerkkejä osatunnus tai palkkielementtien tunnuksista viitetekstillä.
Poista ensin Kohteiden tunnukset -valinta ensimmäiseltä sivulta, Piirros-välilehdeltä valitse "Näytä tunnussäännöt" -kirjasto ja "Beam Panel Labels with Leader Lines".

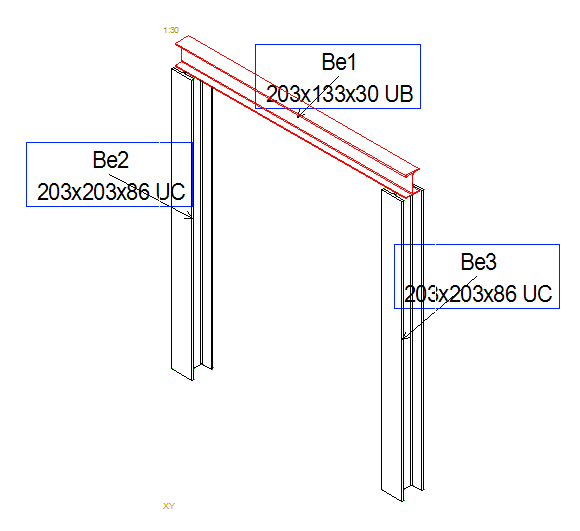

Palkkielementtien tunnuksiin nyt poikkileikkauskoodi
Voit mukauttaa palkkielementtitunnukset sisältämään myös poikkileikkauskoodin. Tekstimakro on #MAIN_PIECE_CODE#, jonka voit lisätä tunnukseen.
Automaattimitoitukset

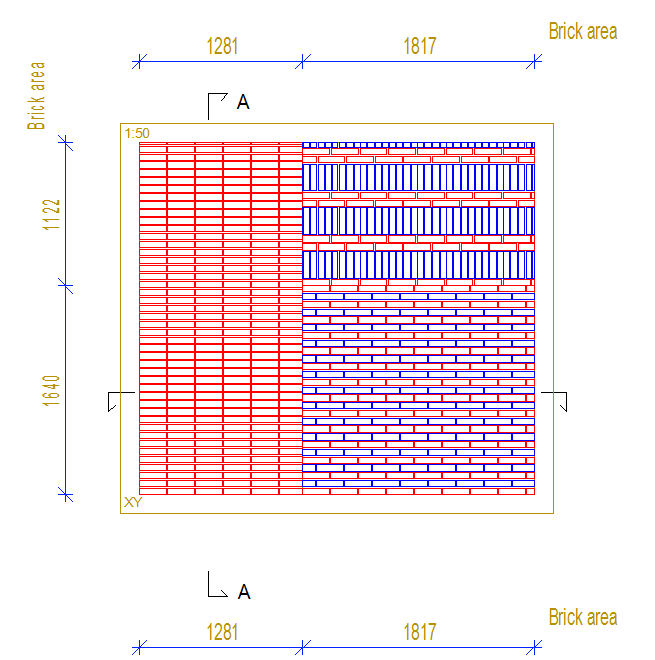

Mitat kerroksien rajojen mukaan
Uuden tyyppisellä mitalla voidaan mitoittaa yksittäisen kerroksen jaettujen alueiden rajoja.
Uusi optio ALL arvolle VALUE:
LAYER(1)=SID|SID~LAYER=0+|SID~PART=AREA|SID~NAME=COVER|SID~VALUE=ALL
Kun VALUE=ALL, kaikki minimi- ja maksimipisteet kaikista määritellyistä kerroksista lisätään mittariville. Edellä määritellylä mitalla mitoitetaan COVER tyyppisiä kerroksia rungon ulkopuolelta.
Huom! NAME riippuu ladontakerroksen tyypistä (missä ladontatyökalu on). Se voi olla esimerkiksi joko COVER tai SIDING
Verhous, muuraus -> NAME = COVER
Pielilautojen mitoitus elementtikuviin
Elementtikuvassa voidaan mitiottaa pielilautoja uudella mittatyypillä. Alla on esitetty mittatyypin parametrit.
'Parameters' kenttä:
COMMON_MACRO_SIZE|SPLIT|MLIB=[LIB]|MCODE=[CODE]|MTYPE=[NUM]
Missä:
COMMON_MACRO_SIZE - mitoitustyyppi (pakollinen)
SPLIT - jos parametri on käytössä, jokaiselle makrokomponentille tulee mitat erikseen
MLIB - kirjasto, jonka komponentit mitoitetaan
MCODE - komponentin koodi(t), johon sopivat komponentit mitoitetaan
MTYPE - mitoitettavan komponentin makrotyyppi
MLIB, MCODE ja MTYPE ovat valinnaisia. Jos yhtään ei ole määritetty, kaikki näkymässä näkyvät komponentit saavat mitat.
MCODE tukee jokerimerkkejä (esimerkiksi 'TRIM_TOP*')

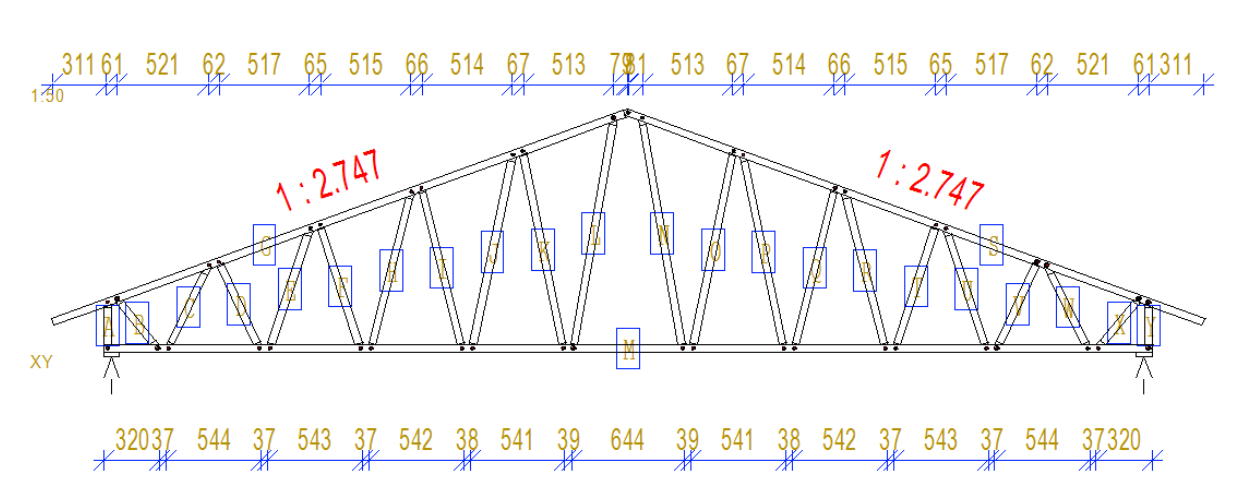

Ristikoiden solmupisteiden mitoitus
Elementtinäkymän mittakirjastoon on lisätty kolme uutta ristikon mittaa, jotka eivät aiemmin olleet käytettävissä.
Nämä ovat:
TRUSS=NODES|BOTC - mitoittaa ristikon yläpaarteen solmut
TRUSS=NODES|TOPC - mitoittaa ristikon alapaarteen solmut
TRUSS=NODES|BOTC|TOPC - mitoittaa ristikon ylä- ja alapaarteen solmut (tyypillisesti käytetty sivumitoituksissa)
