Ladontatyökalu
Ominaisuudet
Uutta ladontatyökalu on tehty tiilien ladontaan. Sitä voidaan soveltaa myös muiden samankaltaisten osien ladontaan tasopintaan. Ladontatyökalu sisältää vakio-osien ja poikkeavien osien tunnistuksen. Tiilien generoinnissa mittoja muutetaan tarvittaessa alueen reunoilla sovittamalla mitta olemassa oleva tilan mukaan.
Voit generoida erilaisia tiiliä erilaisten ladontakuvioiden mukaan. Perusympäristö sisältää:
-
16 erilaista tiiltä
-
3 alueladontakuviota
-
4 reunaladontakuviota
-

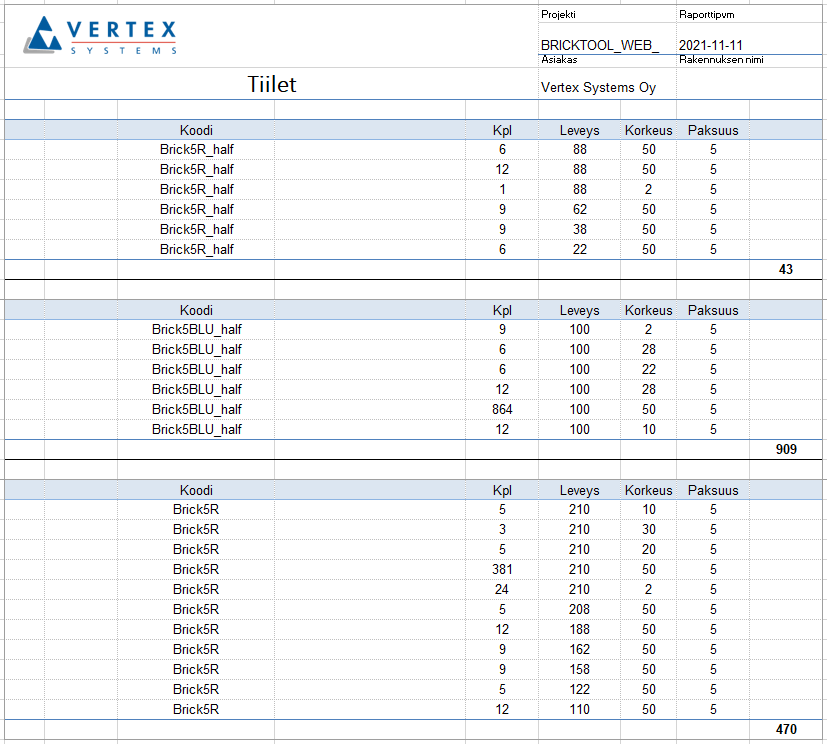

Raportit: tiilien menekki, vakio ja ei-vakiotiilien määrät
-
Tiilet saa näkyviin elementtikuvaan
-
Elementtikuvassa voidaan merkitä ei-vakiot tiilet
-
Ladontatyökalu ei tue tiilen leikkelyä

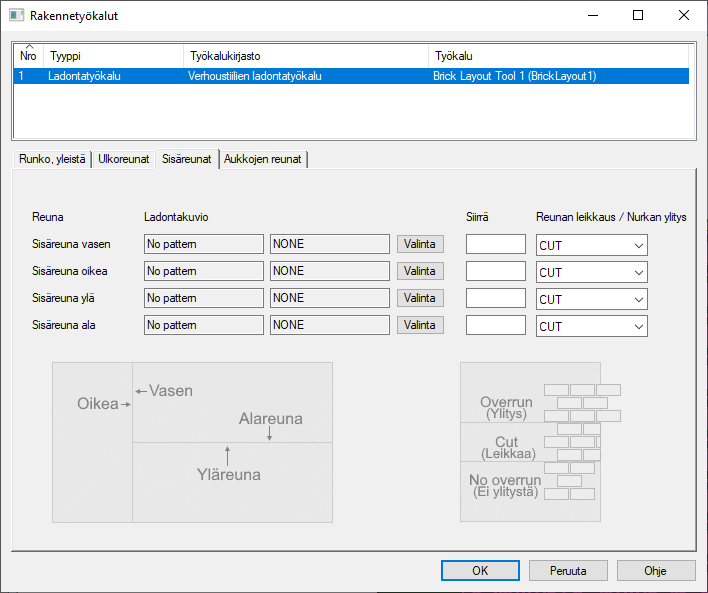

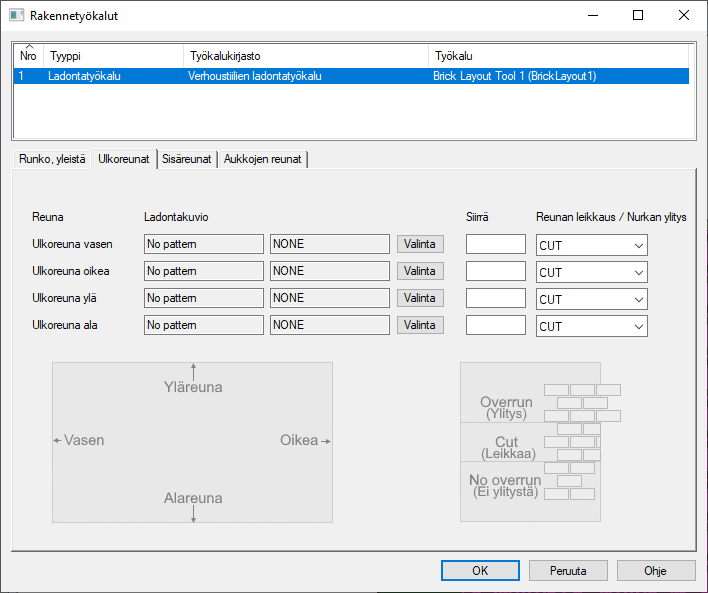

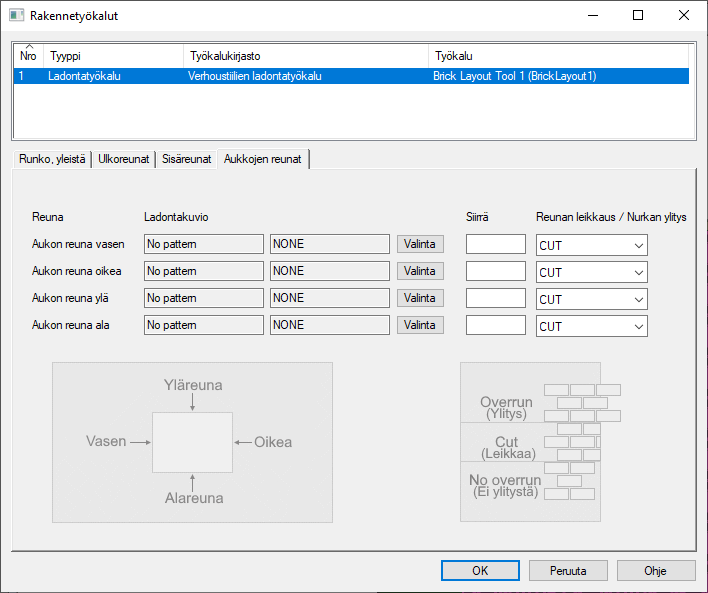

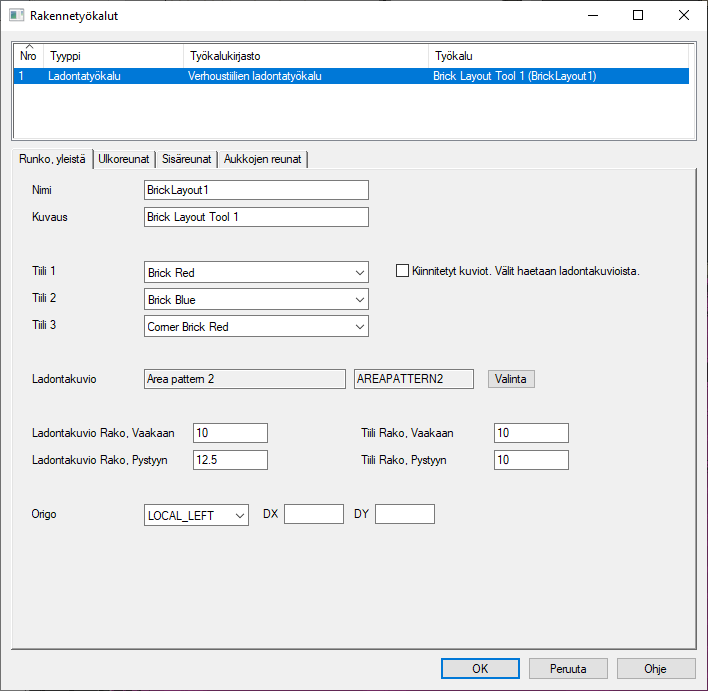

Tiilien ladonnan määritys alueen reunoilla ja aukon pielissa

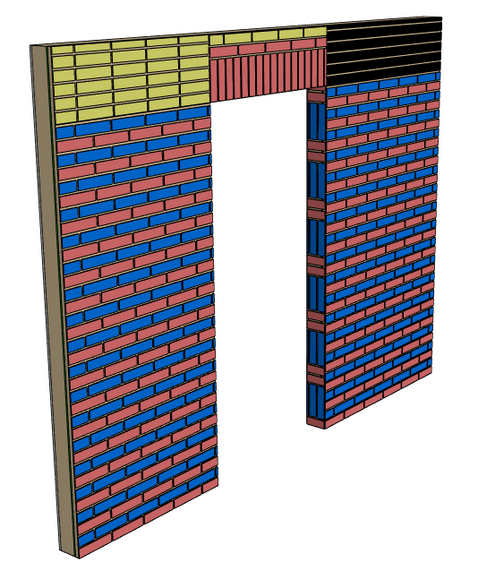

Tiilien näkyvyys mallissa ja elementtikuvissa

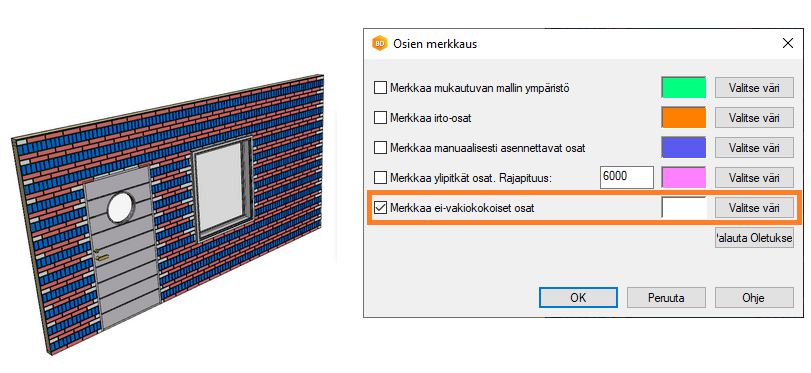

Vakiomitasta poikkeavien tiilien merkkaus mallissa
Erikoistiilet voidaan merkata mallissa halutulla värillä osien merkintätyökalulla. Näin voit helposti nähdä mallissa ne tiilet, jotka eivät ole vakiomittaisia.

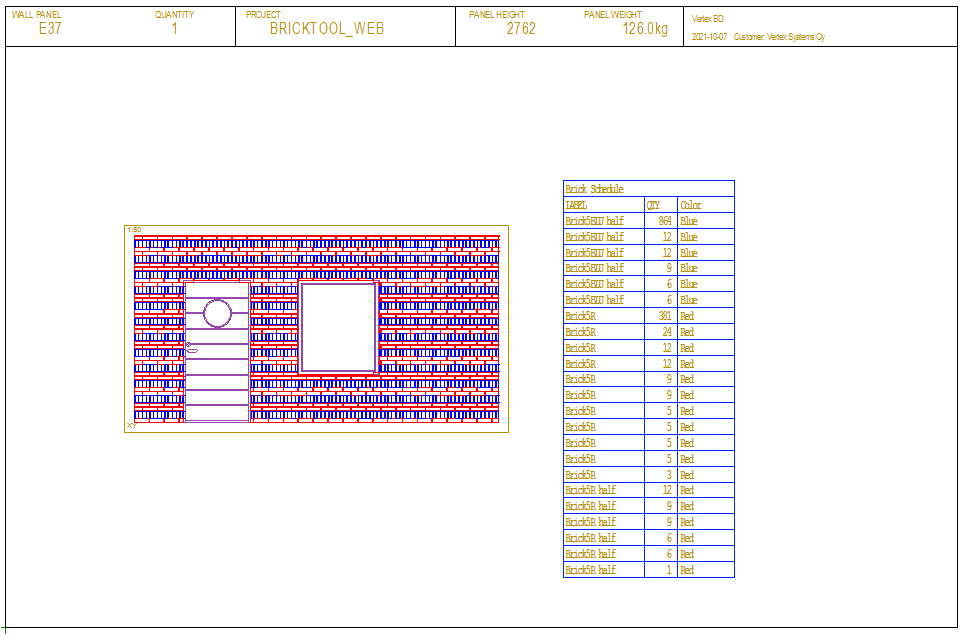

Tiilet näkyvät elementtipiirustuksessa
Tiilet voidaan näyttää elementtipiirustuksessa ja ne voidaan myös esittää osaluettelossa. Ne voidaan merkata elementtikuvaan halutulla värillä.

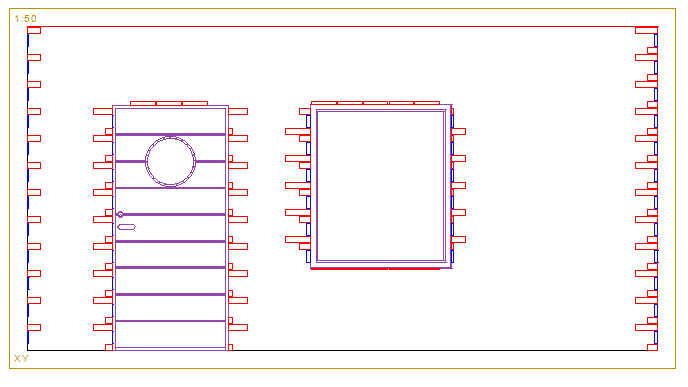

Vakiomitasta poikkeavien tiilien esittäminen mallissa
Elementtipiirustuksessa voidaan näyttää myöskin vain vakiomitasta poikkeavat osat.
