NC rajapintojen parannukset 2022
woodWOP / Cut Rite
woodWOP/Cut Rite tuki levytykselle
Cut Rite on Homagin ohjelmisto, jota käytetään tuotantokoneden ohjaukseen. Cut Riten ja CAD:n integrointi vaatii Homagin woodWOP-integraation. Se on nyt saatavissa Vertex:iin. woodWOP: ia käytetään CAD-tiedon siirtämiseen Cut Riteen. Molemmat ovat Homagin toimittamia ohjelmistoja.
Vertex:ssä on tuki levytyksille.
Randek
Randekin käyttöliittymässä yksiköt kirjoitetaan aina metrijärjestelmän mukaan vaikka kohde olisi suunniteltu tuumaympäristössä
Randek -käyttöliittymä käyttää nyt metrisiä yksiköitä tuumaympäristössä. Vertex tukee tätä versiosta 4.0 alkaen. Randek tulkitsee mitat aina metrijärjestelmän mukaisesti.
Aukon työstöreitit voidaan määrittää suljetuksi Randek 5.0:ssa
Aukon puhkaisun työstöreitit voi määrittää nyt suljetuksi. Tämä voidaan nyt tehdä CNC -lisävarusteilla asettamalla avoimet reitit suljetuksi avainsanalla param= CLOSE_CTR 1. Tämä tehdään CNC - setupissa, ei Randek -setupissa.
WUP (Weinmann)
Optio lisätty Weinmann wup -tiedostoon referenssipisteen asettamiseen runkokerrokselle
Nyt on mahdollista määrittää alkuperän sijainti runkokerroksen mukaan avainsanalla:
origin_location = FRAME
Normaalisti origo on vasemmassa alakulmassa.
Jos origo on runkokerroksella, se voi olla elementin ulkomittojen sisäpuolella.

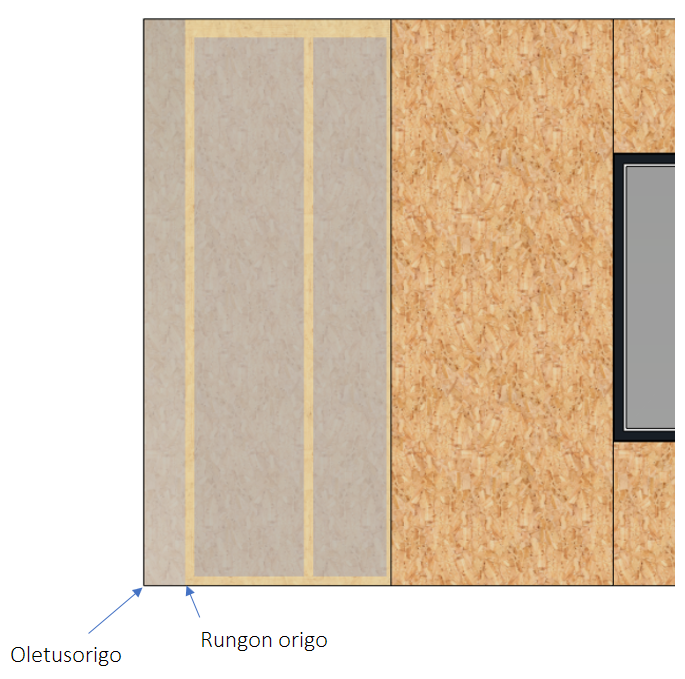

![](../__attachments/263783942/image2021-11-5_10-45-38.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Osaindeksien määrittäminen WUP -rajapinnassa
WUP-rajapinnan osaindeksit voidaan määrittää indeksimalliin, joka voi olla joko asiakaskohtaisessa kirjastossa tai tallennettu projektikohtaisesti. Indeksimallin avulla voit hallita osien indeksin kirjoittamista WUP -tiedostoon.
45 asteen reikien tuki yläjuoksulle
WUP -rajapinta tukee nyt 45 asteen reikiä yläjuoksuun. Käytetään mm. sähköjohtojen / putkien reititykseen.
BTL
Tuki elementin kokoonpanotiedoille
BTL -tukea on laajennettu elementtien kokoonpanotiedoilla. Elementtien kokoonpanolinjalle vaadittavat tiedot edellyttävät BTL-versiota 10.6. Nykyinen toteutus sisältää elementin osia, kuten profiileja ja levyjä sekä niiden työstöjä. Profiilit toimivat kuten aiemmin. Levyillä tuki nyt reiteille liimakiinnitykselle ja nauloille (naulat, niitit) ja lisäksi aukkojen / reunojen ja reikien jyrsintä / poraus.
Huomautus! BTL on yleinen rajapintaformaatti, jota useammat työstökonevalmistajat käyttävät CAD-integraatioissa. Eri koneenvalmistajat voivat tulkita BTL: ää hieman eri tavoin. Siirtotiedoston yhteensopivuus uuden automaattisen kokoonpanolinjan kanssa on aina tarkistettava hyvissä ajoin (useita kuukausia) ennen koneen asennusta). On järkevää jättää riittävästi aikaa testaukseen ja mahdollisiin muutoksiin, joita tarvitaan mahdollisesti tarvitaan siirtotiedoston luvun tai kirjoittamisen räätälöintiin.
CNC Accessories
Mahdollisuus määrittää 2 cncaccessories.setup tiedostoa
Jos tarvitaan useita CncAccessories.Setup-tiedostoja, se voidaan tehdä nimeämällä ne muotoon 'CncAccessories (DESCR) .Setup'.
Jos tällaisia tiedostoja löytyy, kun koneistuksia ajetaan, käyttäjää pyydetään valitsemaan käytettävä tiedosto. Ensimmäinen vaihtoehto listalla on 'Default' eli normaali 'CncAccessories.Setup'-tiedosto.
Esimerkki:
CncAccessories(Randek1).Setup
CncAccessories(Randek2).Setup
Käyttäjältä kysytään:
Default
Randek1
Randek2
Dimter
Dimter-siirtotiedoston päätettä voidaan muuttaa
Nyt on mahdollista muuttaa Dimter ASCII -siirtotiedoston tiedostopäätteitä käyttämällä avainsanaa:
! file_extension= csv (default if not defined)
! imp (linux based saw units)
file_extension= imp
DSTV
DSTV-siirtotiedoston tiedostopääte
DSTV-siirtotiedostossa voit nyt määrittää tiedostojen tiedostopää ovat .nc tai .nc1
profile_file_type= ".nc"
plate_file_type = ".nc1"
Ohjaa tulostiedoston otsikkoa
Nyt on mahdollista ohjata otsikkorivien järjestystä tulostiedostoissa. Jotkut koneet edellyttävät linjojen 3 ja 4 vaihtoa
Z-laser
Kaikki elementin kerrokset siirrossa mukana

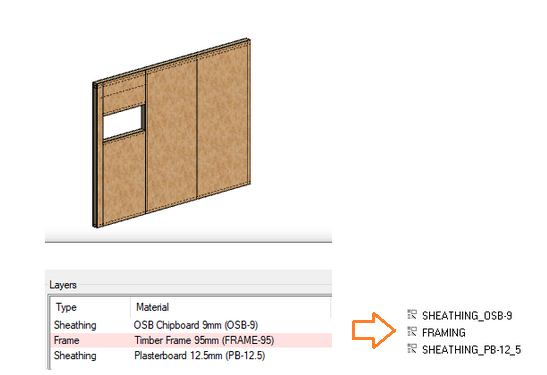

Aiemmin oli mahdollista siirtää vain 1 levytys kerros runkokerroksen lisäksi.
Voit ottaa tämän ominaisuuden käyttöön lisäämällä seuraavan rivin setup/zlasersetup -asetukseen.
layers_identical_to_bd= 1
