Lisää ja muokkaa moduliverkkoa

Voit käyttää suunnittelussa apuna moduliverkkoa. Voit asettaa moduliverkon linjat näkyviin myös leikkausnäkymässä.

Lisää moduliverkko

1. Voit lisätä moduliverkon toiminnolla Mallinnus | Vyöhyke | Moduliverkko.

2. Valitse lisättäväksi joko suorakulmainen tai kaareva moduliverkko.

3. Suorakulmaisessa moduliverkossa valitse modulivälien lukumäärä sekä pysty- että vaakasuunnassa.

4. Valitse moduliväli ja modulitunnusten ominaisuudet.

5. Hyväksy moduliverkon ominaisuudet OK-painikkeella ja osoita moduliverkolle paikka ja vaakasuunta.

Muokkaa moduliverkon ominaisuuksia

1. Valitse moduliverkko.

2. Avaa tilannekohtainen valikko hiiren oikealla painikkeella.

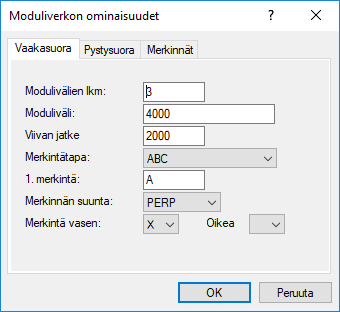

3. Valitse Ominaisuudet. Moduliverkon ominaisuudet -keskusteluikkuna avautuu.

4. Oletuksena näkyvissä on merkintöjen ominaisuudet. Tarvittaessa muuta arvoja.

5. Jos haluat muokata kaikkia ominaisuuksia, valitse Muokkaa kaikkia parametrejä.

6. Hyväksy OK-painikkeella.

Voit myös valita moduliverkon ja liikuttaa hiiren osoittimen moduliverkon päätykahvan päälle, jolloin voit avata tilannekohtaisen valikon hiiren oikealla painikkeella. Tilannekohtaisesta valikosta löydät lisää toimintoja moduliverkon muokkaukseen.

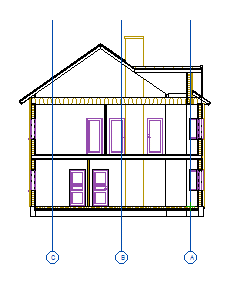

Näytä modulilinjat leikkauskuvassa

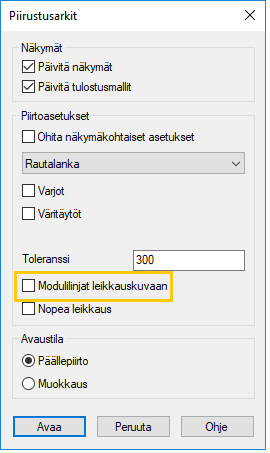

Voit asettaa moduliverkon linjat näkyviin leikkausnäkymässä. Valitse piirtoasetus Modulilinjat leikkauskuvaan joko näkymän ominaisuuksissa, näkymän päivityksessä tai piirustusarkin päivityksessä.
