Aseta 2D-automaattiehdot päälle tai pois päältä

Viivan lisäyksessä syntyy automaattisesti joitakin geometriaehtoja, kun 2D-automaattiehdot on valittuna käyttöön. Voit asettaa 2D-automaattiehdot tarvittaessa pois käytöstä, kun piirustusikkuna on aktiivinen. Tällöin viivan piirtotoiminnoilla ei lisätä yhtään ehtoa piirustukseen automaattisesti.

2D-automaattiehdot asetat vuoroin käyttöön ja pois käytöstä seuraavasti:

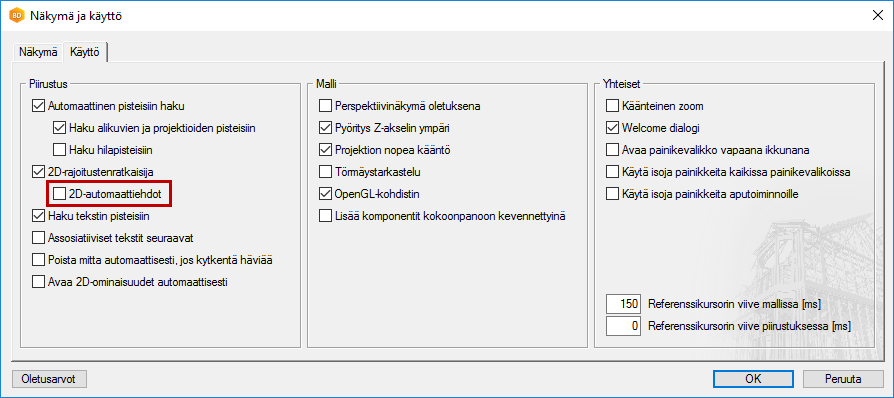

1. Valitse Tiedosto > Asetukset > Piirustukset, mallit.
2. Valitse sivu Käyttö.
3. Valitse tai tyhjennä 2D-automaattiehdot.
4. Hyväksy OK-painikkeella.

Asetus säilyy samana ohjelmiston uudelleenkäynnistämisen jälkeenkin.

Kun asetus on käytössä, seuraavat ehdot syntyvät automaattisesti:

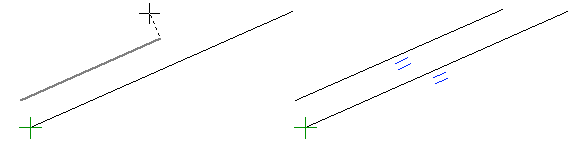

• Jos lisäät viivan yhdensuuntaisesti toiseen viivaan E-näppäimellä tai yhdensuuntaisviivaimella, syntyy automaattisesti yhdensuuntaisuusehto.

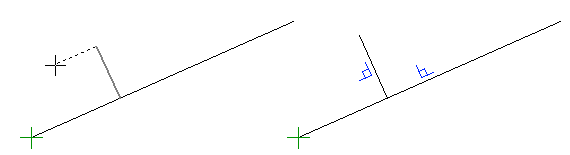

• Jos lisäät viivan kohtisuoraan toiseen viivaan T-näppäimellä, syntyy automaattisesti kohtisuoruusehto.

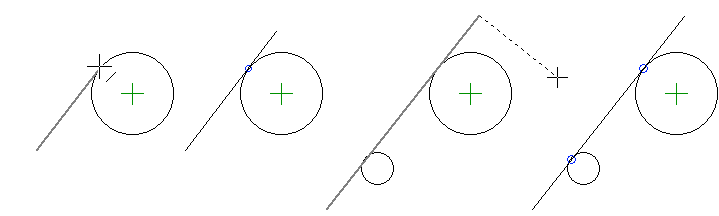

• Viivan lisäyksessä tangenttiviivaimella joko piste-kaari tai kaari-kaari asetuksella syntyy tangenttiehto.

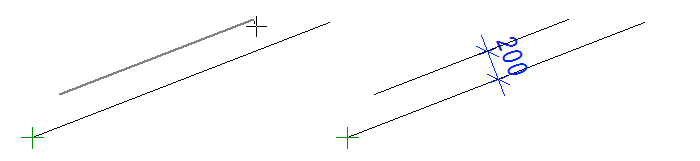

• Yhdensuuntaisviivaimella (etäisyys) syntyy etäisyysehto.

Huomaa

• Asetus on valittavissa, kun 2D-rajoitustenratkaisija on käytössä.
• Asetus ei vaikuta niihin geometrisiin ehtoihin, joilla sidotaan toisiinsa parametrisen talomallin rakennusosia (seinät, ikkunat, ovet, katot jne.).
• Piirustuksen geometrisia ehtoja sisältävät elementit säilyttävät ehtonsa, jos 2D-automaattiehdot asetetaan pois käytöstä kesken piirustuksen suunnittelua. Sen sijaan tämän jälkeen lisättäviin uusiin elementteihin ei lisätä automaattisesti geometrisia ehtoja.
• Voit poistaa viivaan automaattisesti lisätyn ehdon valitsemalla viivan, ja tilannekohtaisen toiminnon



   Ominaisuudet.
