Asemapiirustus

Tässä artikkelissa käsitellään kolme erilaista tapaa asemapiirustuksen laatimiseen Vertex BD:llä, kun tonttikartta on saatavilla joko kuvatiedostona tai *.dwg -tiedostona.

Lataa *.dwg -tiedosto alipiirustukseksi

1. Avaa *.dwg -tiedosto Vertex BD:ssä.
2. Käytä toimintoa Tiedosto | Tallenna nimellä ja tallenna tiedosto *.vxp -muodossa projektikansioon C:/Vxbd240/shared/projects/projektin_nimi/

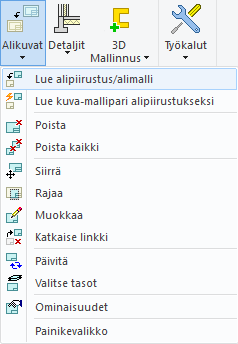

3.  Avaa kuvamallipari 2D: Maasto ja lisää aiemmin tallentamasi *.vxp -piirustus alipiirustukseksi toiminnolla  Mallinnus | Piirtäminen | Alikuvat > Lue alipiirustus/alimalli.

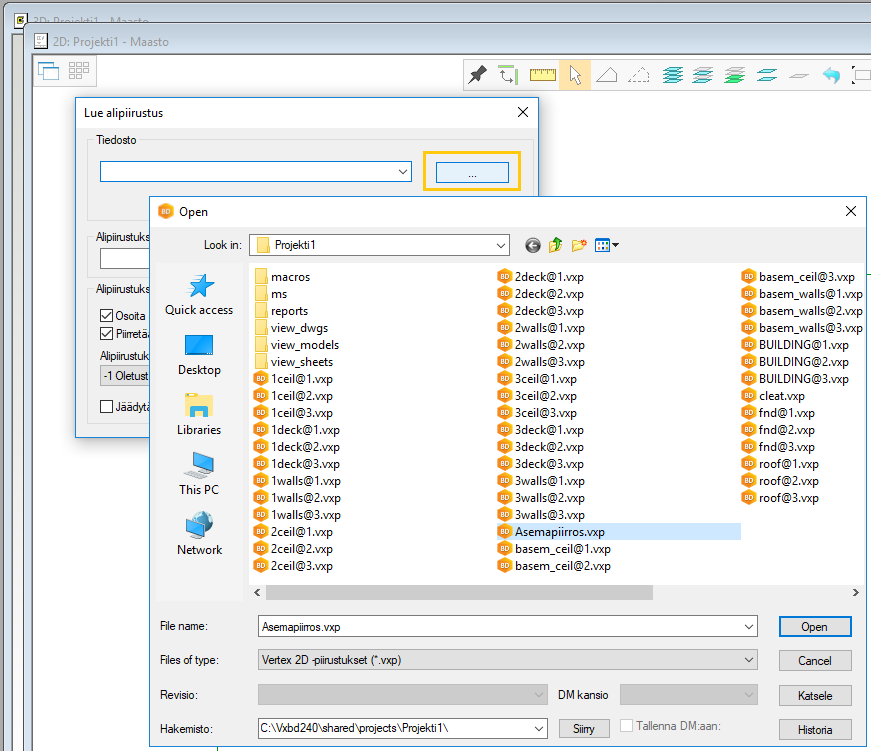

4. Napsauta painiketta, jossa on kolme pistettä ja valitse ladattava piirustus projektikansiosta.

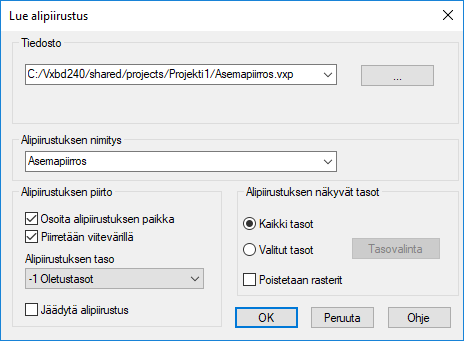

5. Määritä alipiirustuksen nimitys ja piirto-ominaisuudet. Valitse lopuksi OK.

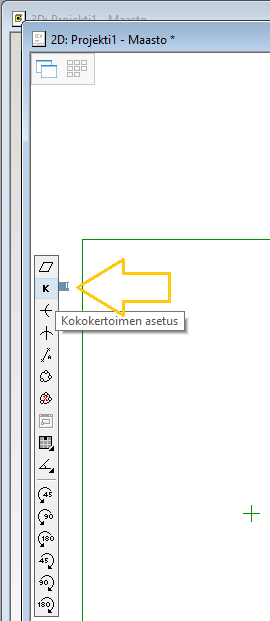

6. Alipiirustus näkyy nyt hiiren osoittimessa. Voit muuttaa alipiirustuksen mittakaavaa aputominnolla K Kokokertoimen asetus.

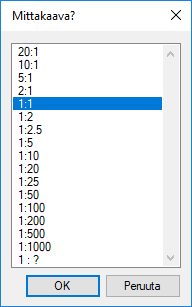

7. Valitse sopiva mittakaava.







8. Osoita alipiirustuksen paikka.
9. Käytä alipiirustusta apuna ja piirrä sen päälle asemapiirustuksessa tarvittava geometria.

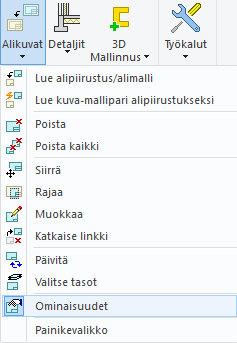

10. Lopuksi kytke alipiirustus pois näkyvistä toiminnolla Mallinnus | Piirtäminen | Alikuvat > Ominaisuudet.

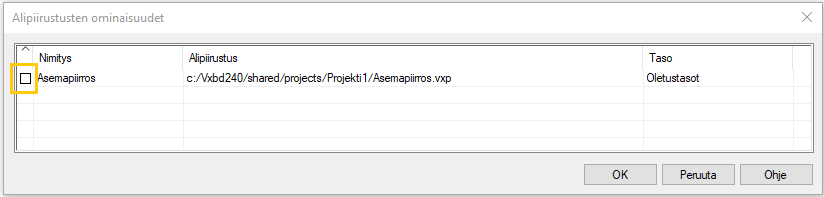

    Poista alipiirustuksen valinta.









Kopioi *.dwg -tiedostosta tarvittava geometria

1. Avaa *.dwg -tiedosto Vertex BD:ssä.
2. Käytä toimintoa Tiedosto | Tallenna nimellä ja tallenna tiedosto *.vxp -muodossa projektikansioon C:/Vxbd240/shared/projects/projektin_nimi/

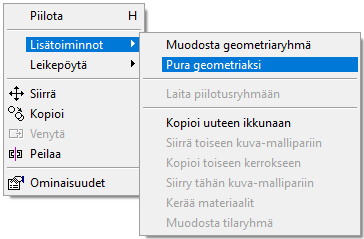

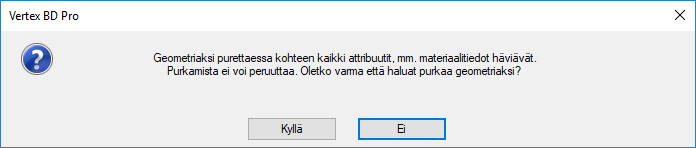

3. Piirustus voi olla geometriaryhmä, jolloin se täytyy purkaa geometrian peruselementeiksi, pisteiksi ja viivoiksi. Valitse geometriaryhmä, jolloin hiiren kakkospainikkeen takaa löytyy toiminto Lisätoiminnot > Pura geometriaksi.








4. Valitse Kyllä.








5. Valitse asemapiirustuksessa tarvittava geometria ja käytä hiiren kakkospainikkeen takaa löytyvää toimintoa Leikepöytä > Kopioi.








6.  Osoita kopioitavan geometrian viitepiste.
7. Siirry kuvamallipariin 2D: Maasto.
8. Käytä hiiren kakkospainikkeen takaa löytyvää toimintoa Leikepöytä > Liitä ja osoita geometrian paikka.

Kuvatiedosto rasterikuvaksi

1. Siirry kuvamallipariin 2D: Maasto.
2. Valitse Piirtäminen | Työkalut | Rasterikuvat > Rasteri.
3. Valitse tiedostotyyppi:
   TIFF -kuva (*.tiff)
   JPEG -kuva (*.jpg, *.jpeg)
   BMP -kuva (*.bmp)
   GIF -kuva (*.gif)
   PNG -kuva (*.png)
   LightWorks -kuva (*.lwi)
   Adobe Acrobat -tiedostot (*.pdf)
   JP2 -kuva (*.jp2)
4. Valitse tiedosto, ja valitse Avaa.

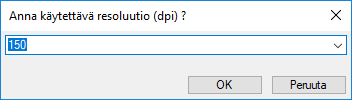

5. Valitse käytettävä resoluutio.








6. Skaalaa rasterikuvaa tarvittaessa aputoiminnolla K Kokokertoimen asetus.
   Kokokertoimen oletusarvo on 1. Kertoimen arvo vaikuttaa x- ja y-akselin suunnassa. Kertoimen arvo 0-1 pienentää rasteria, esimerkiksi arvo 0.8. Jos haluat suurentaa rasterikuvaa, aseta kokokertoimen arvoksi suurempi kuin 1.








7. Osoita rasterikuvan paikka.
