Linjaviivastot 2020
Linjaviivastojen luonti ja muokkaaminen entistä havainnollisempaa

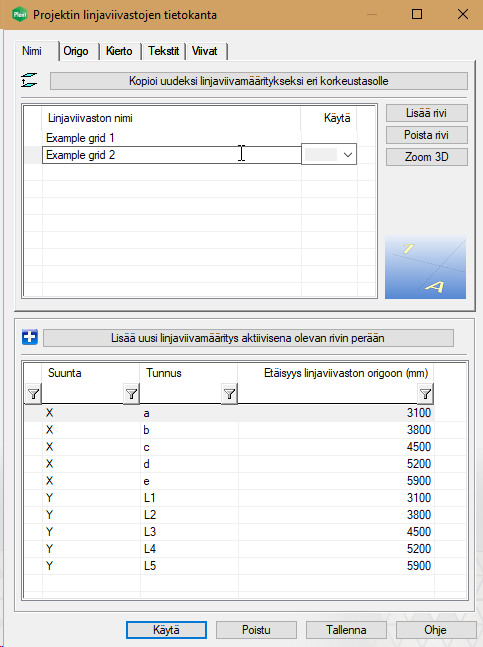

Linjaviivastojen määrittelydialogi uudistettu
Kaikki määritellyt linjaviivastot näkyvät nyt päänäytössä allekkain. Näet suoraan millaisia linjaviivastoja on määritelty. (PLANT-3296)

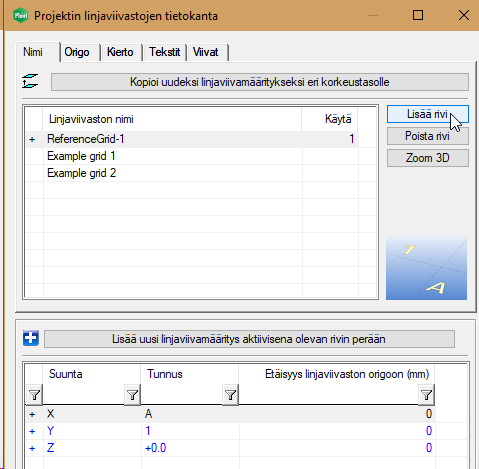

Uudelle linjaviivastolle oletusominaisuudet ja koordinaattien osoitus mallista
Aiemmin linjaviivastoa määritettäessä välilehtien Origo, Kierto, Tekstit ja Viivat kentät tulivat lähes tyhjinä. Näille on nyt laitettu esimerkkiviivaston arvot oletuksena. Uutta linjaviivastoa määritettäessä ohjelma antaa oletuksena nimen ReferenceGrid-n ja lisää oletuksena yhden rivin X-, Y- ja Z-suuntaisille linjaviivoille.
Voit nyt myös osoittaa linjaviivaston viivojen etäisyydet viivaston origosta suoraan mallista. Napsauta pudotusvalikkoa linjaviivan kentässä Etäisyys linjaviivaston origoon. Osoitettu mitta huomio linjaviivaston origon ja kierron. (PLANT-3334)

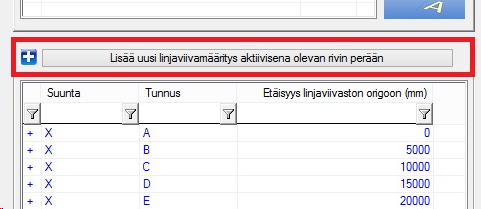

Uusi linjaviivamääritys oletusarvoilla aktiivisena olevan rivin perään
Linjaviivat voidaan lisätä, määritellä ja nimetä vapaasti lisää kuten aiemminkin, mutta käyttämällä nappia Lisää uusi linjaviivamääritys... ohjelma täyttää automaattisesti seuraavan rivin lisäämällä oletuksena 5000 mm edelliseen arvoon. (PLANT-3334)

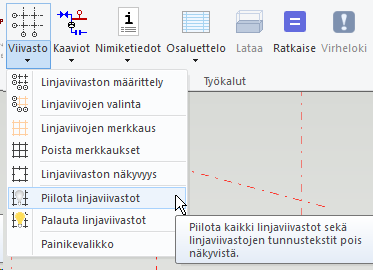

Linjaviivaston piilotus -painike ja tippitekstin päivitys
Piilota linjaviivasto -toiminnolla voit piilottaa sekä viivat että tekstit. Aiemmin viivat ja tekstit piti piilottaa kahdella eri toiminnolla. (PLANT-3269)
