Flow ja G4Plant 2020
Flow-tiedonhallintaa laitossuunnittelussa

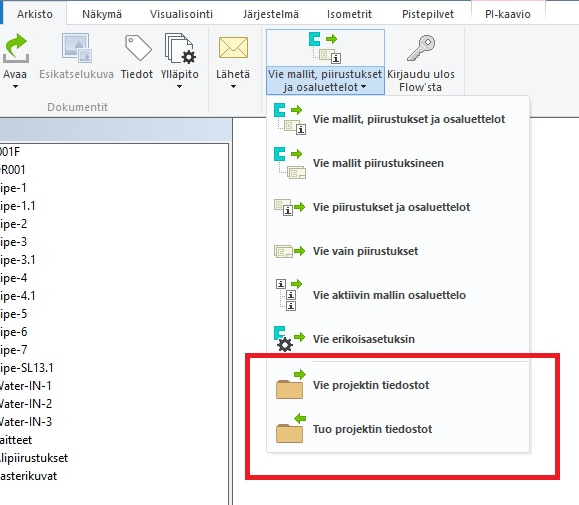

G4Plantin projektikohtaisten tiedostojen jakaminen Flow-käytössä
Laitossuunnittelussa käytetään paljon projektikohtaisia asetuksia, formaatteja tms. Flow-järjestelmää käytettäessä on nyt mahdollista jakaa projektikohtaiset tiedostot Flow-järjestelmään ja tuoda ne Flow'sta käytettävään G4-ohjelmaympäristöön. (PLANT-3297)

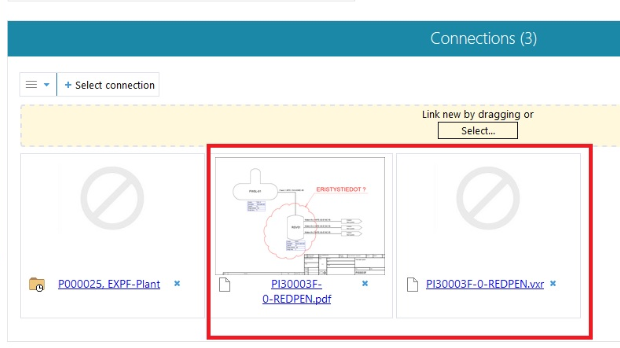

Piirustusten punakynäystoiminnot Flow-käytössä
Piirustusten punakynäys-tiedostojen luonti, käsittely ja tallentaminen Flow-järjestelmää käytettäessä. Tiedostotunnisteella .vxr varustettu punakynätiedosto luodaan Flow-järjestelmään omana dokumenttinaan ja se liitetään automaattisesti alkuperäiseen Vertex-piirustukseen. (PLANT-3414)
Mallien punakynäystoiminnot Flow-käytössä
Mallien punakynäys-tiedostojen luonti, käsittely ja tallentaminen Flow-järjestelmää käytettäessä. Tiedostotunnisteella .vxr varustettu punakynätiedosto luodaan Flow-järjestelmään omana dokumenttinaan ja se liitetään automaattisesti alkuperäiseen Vertex-malliin. (PLANT-3505)

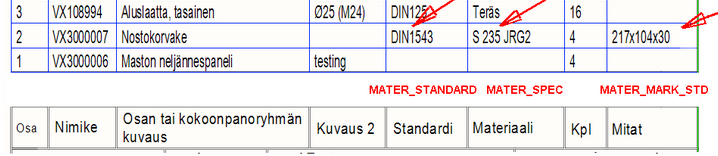

Mahdollisuus nostaa osalle materiaalinimikkeen tietoja piirustuksen osaluetteloon
Voit määritellä piirustuslomakkeen osaluetteloon osan materiaalin, standardin ja mitat tuotavaksi materiaalinimikkeeltä. Tiedot saadaan osaluetteloon vaihtamalla tulostettavien kenttien nimet
- MATER_STANDARD - materiaalinimikkeen kenttä standardi (kentän nimi tietokannassa STANDARD)
- MATER_SPEC - materiaalinimikkeen kenttä materiaali (kentän nimi tietokannassa SPEC)
- MATER_MARK_STD - materiaalinimikkeen rakennerivikohtainen kenttä mitat (kentän nimi tietokannassa MARK_STD)
