Kokoonpanon keventäminen osia poistamalla 2020

Tarkan mekaniikkamallin yksinkertaistaminen

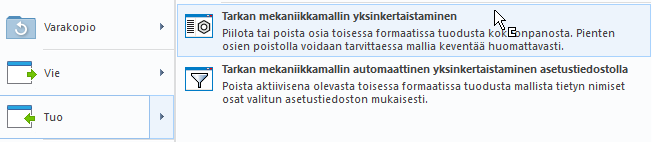

Toiminto käynnistyy File-valikon Tuo-vaihtoehdon alta.

Toiminnolla voidaan poistaa tai piilottaa mallista osia, jotka ovat layout/laitesijoituksen kannalta epäolennaisia tai ovat muun geometrian sisällä näkymättömissä. Pääasiallinen käyttökohde on muista järjestelmästä tuotujen mallien keventäminen osia poistamalla. Kevennystoiminnot ovat käytettävissä vain paikallisille osille.

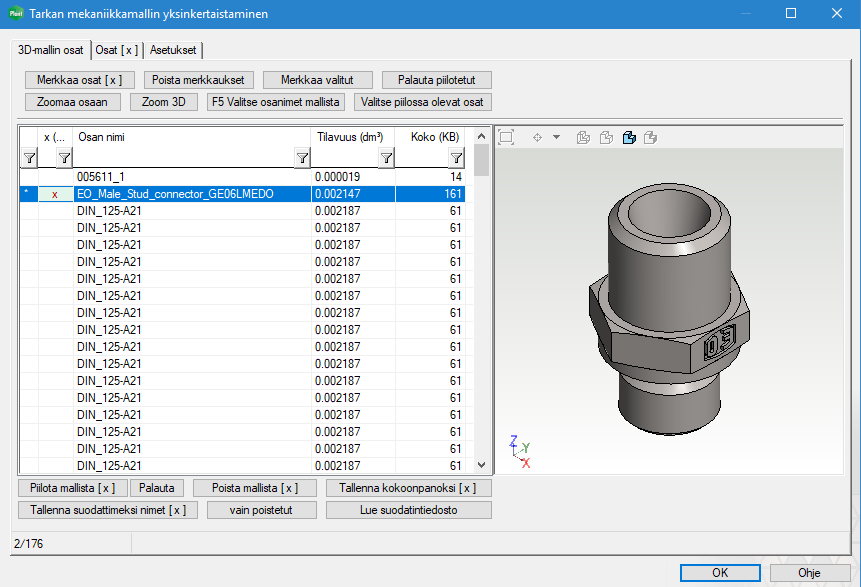

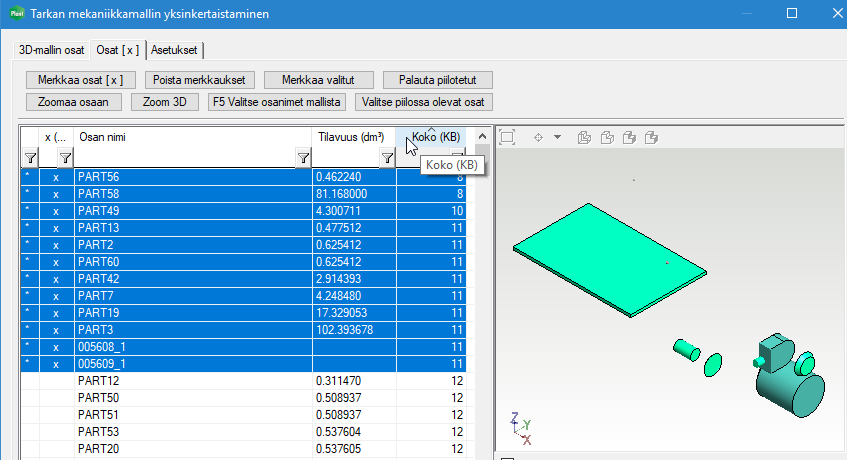

Hae poistettavia osia tilavuuden tai osan lasketun tiedostokoon perusteella

Voit järjestää osat listalle tilavuuden tai tiedostokoon perusteella. Listalta voidaan suoraan valita poistettavaksi esimerkiksi listan alussa olevat osat. Näet omassa ikkunassan poistettavaksi valitut osat.

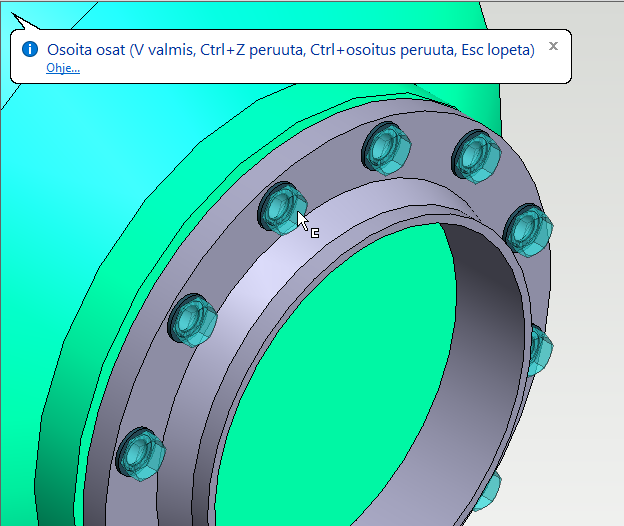

Hae poistettavia osia mallista osoittamalla

Voit osoittaa poistettavia osia mallista. Haluttaessa ohjelma valitsee automaattisesti kaikki samannimiset osat.

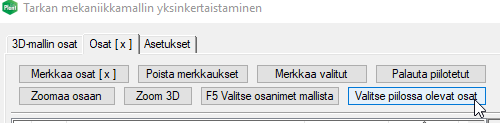

Hae automaattisesti muun geometrian sisällä olevat osat

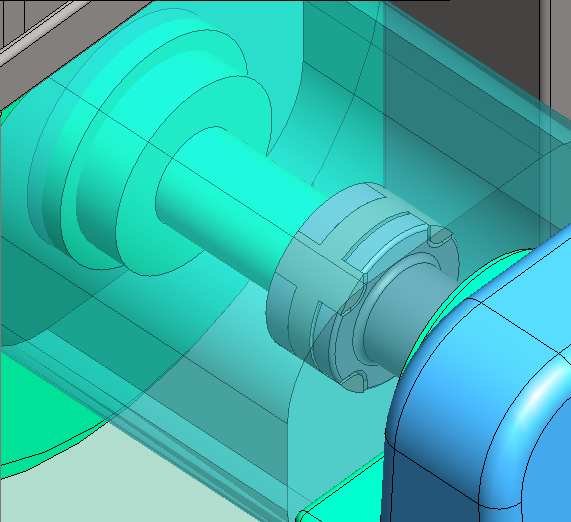

Laitteen sisällä voi olla runsaasti osia jotka eivät normaalisti näy ulospäin eivätkä nämä osat ole siten oleellisia layoutin kannalta. Toiminto valitsee haluttaessa automaattisesti tällaiset osat mallista.

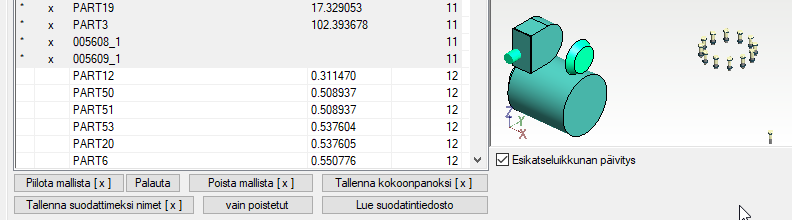

Valituille osille tehtävät operaatiot

Toiminnon kautta poistettavaksi valittuja osia voit käsitellä useilla tavoilla.

• Poista osat
• Tee valituista osista oma kokoonpano.
• Tallenna osat suodatintiedostoon. Tiedoston avulla voit suodattaa esimerkiksi tietyn nimiset ruuvit, mutterit ja aluslaatat pois laitteista jotka tulevat myöhemmin samalta toimittajalta.
• Voit myös vain piilottaa mallista valitut osat.
