Rakennuksen hallinta ja piirustukset 2023

Käytettävyys

Vapaan seinän pään esitys

Jos seinässä on vapaa pääty (Arvo, voidaan asettaa PARAMETER tiedostoon tai seinän ominaisuuksiin), vapaiden päätypintojen väri asetetaan samanväriseksi kuin seinän sisäpinta.

Tämä voidaan poistaa käytöstä user/SETUP-kohdassa asettamalla avainsana set.free_end.color= 0.

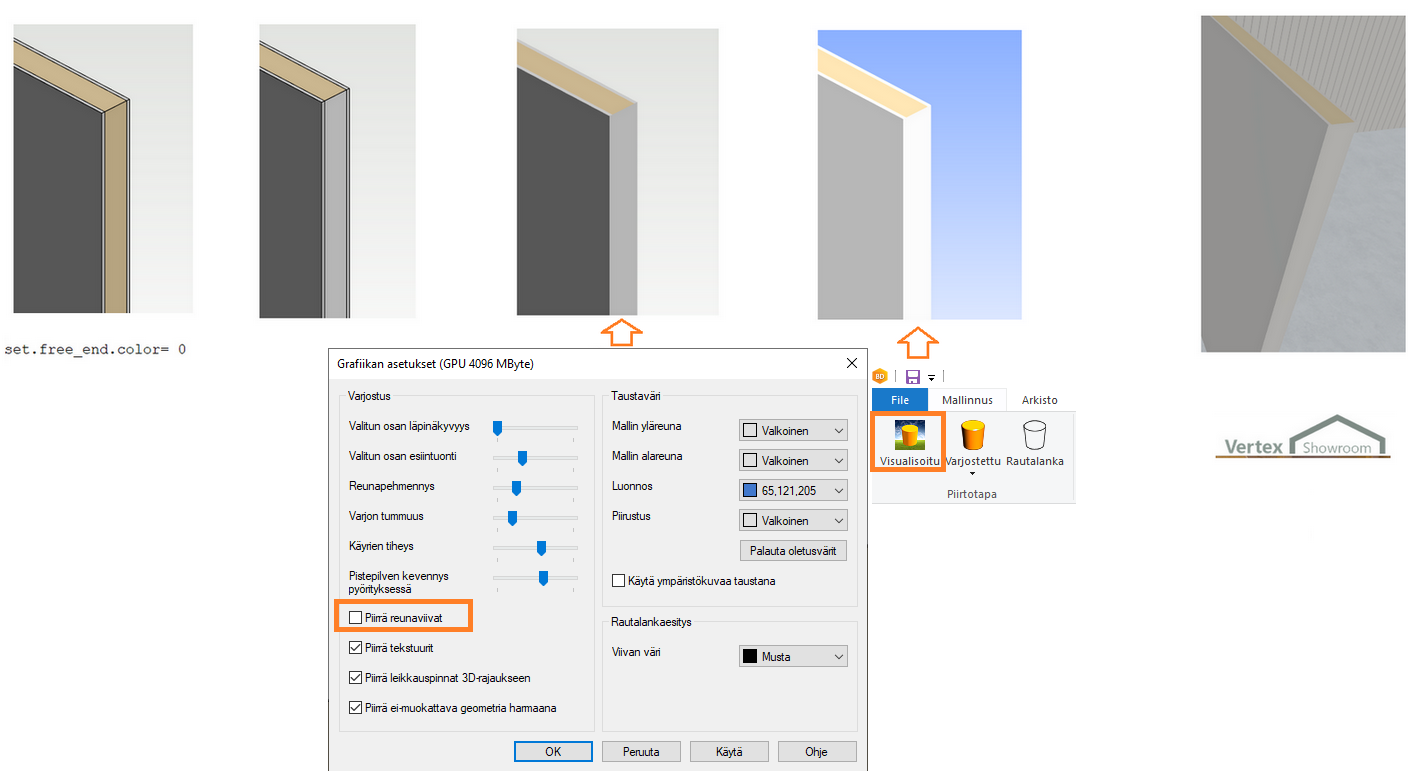

Eri tapoja näyttää vapaa pääty mallissa:

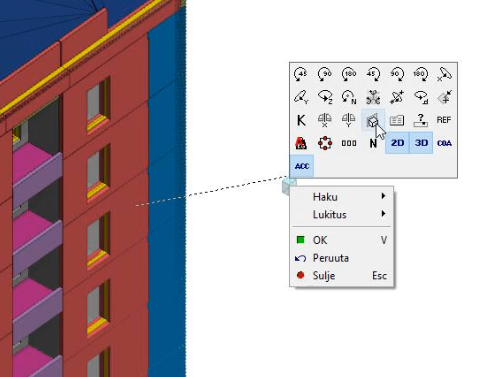

Läpivientityökalun kääntäminen osoitetun IFC pinnan mukaan

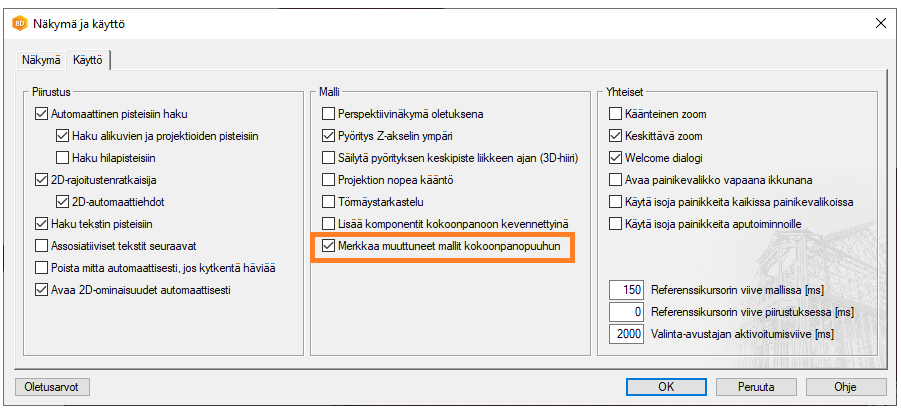

G4-kokoonpanon osien automaattinen päivitys voidaan ottaa käyttöön tai poistaa käytöstä


Jos päällä = Merkitseminen puunäkymään

Jos pois päältä = G4-osien automaattinen päivitys projektiin lisättäessä

Integraatiot

Tallenna uudeksi rakennukseksi DS:ään


Projekti säilyy paikallisessa arkistossa, josta se on poistettava arkistotyökaluilla.

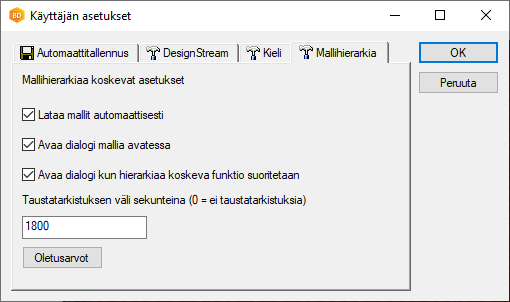

Mallihierarkian asetukset käyttäjän asetuksissa

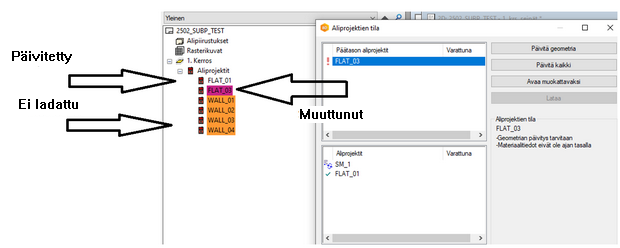

Mallihierarkian mallipuunäkymä


Muuta

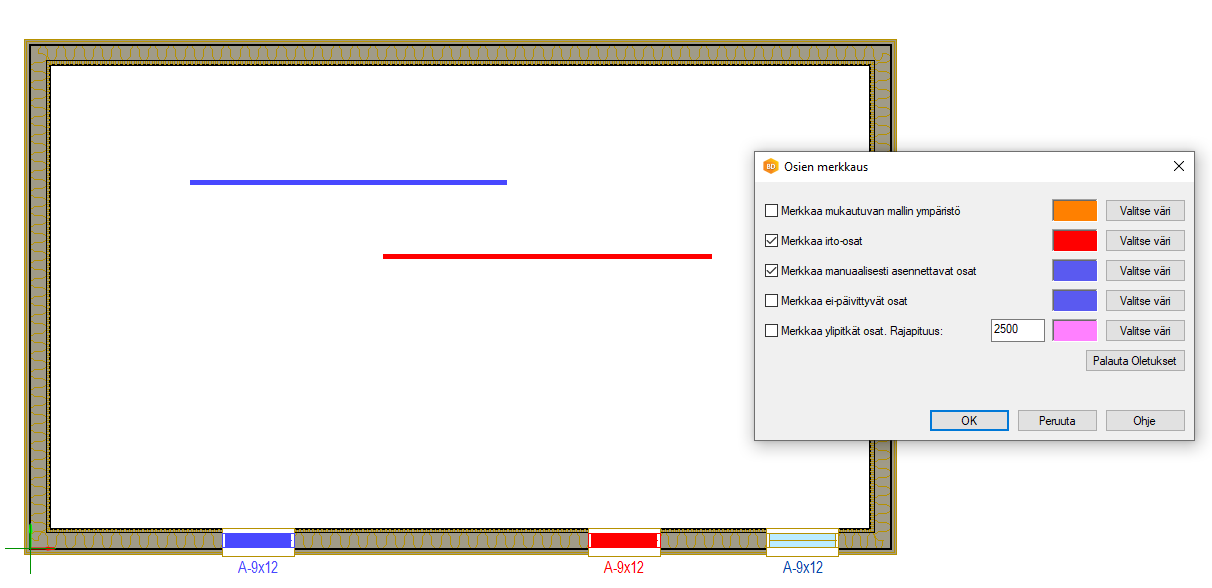

Osien merkkaus nyt myös 2D näkymässä

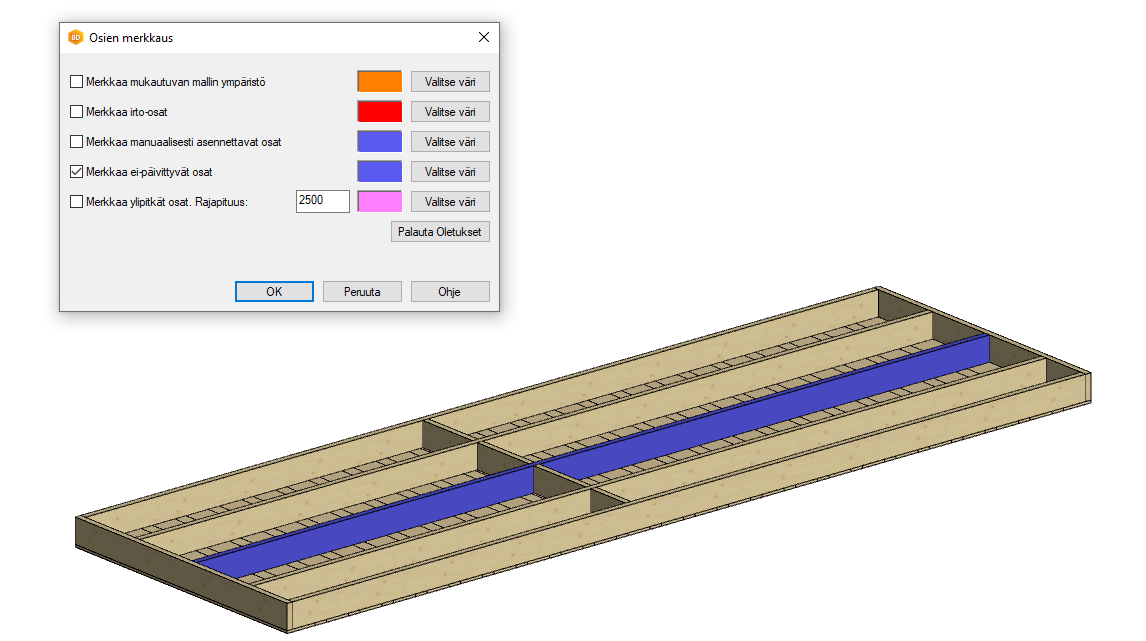

Ei-päivittävän osan merkkaus

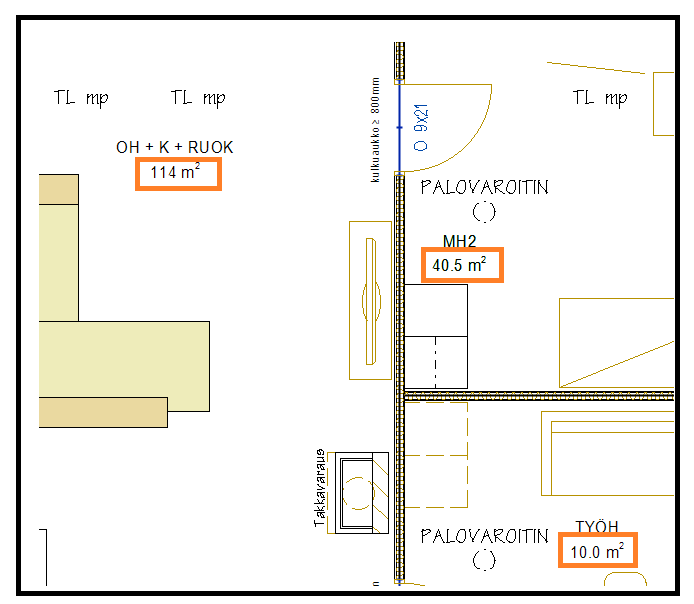

Huonealan tarkkuus 0.1--> 0.5


Voidaan asettaa avainasanalla  room_label "#NAME#|#AREARND# m\^2" vxsettingssissä, lisätietoja ohjeesta

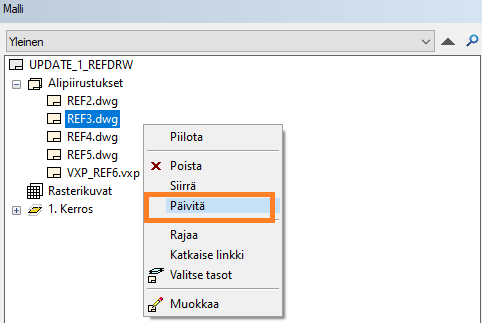

Yksittäisen alikuvan päivitys

Voit nyt päivittää yksittäisen viitepiirustuksen.
