Rakennetyökalut 2023
Käyttöliittymäparannukset
ALT valinta elementille tuki läpivientityökaluun

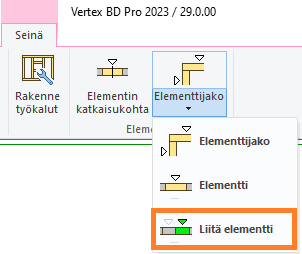

Liitä elementti seinään
Liitä / Irroita elementti seinästä
Levytystyökalu
Levytyssäännöt

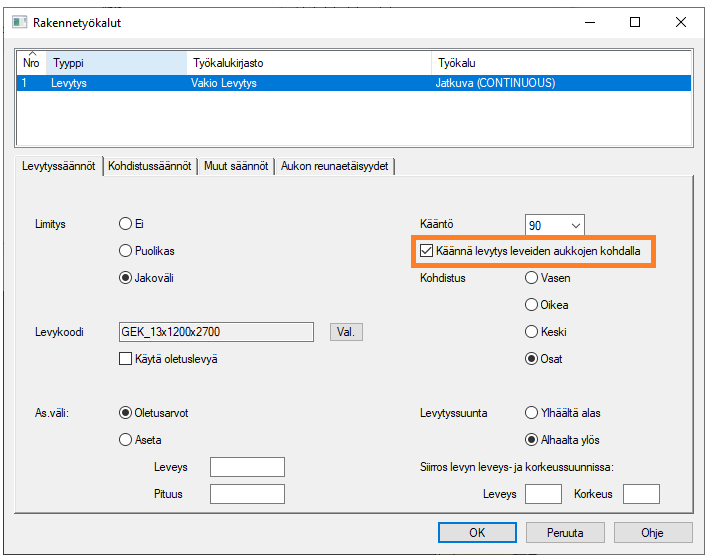

Käytä yhtä kierrettyä levyä aukkojen kohdalla, jos se levyn koko huomioiden on mahdollista tehdä yhdellä levyllä

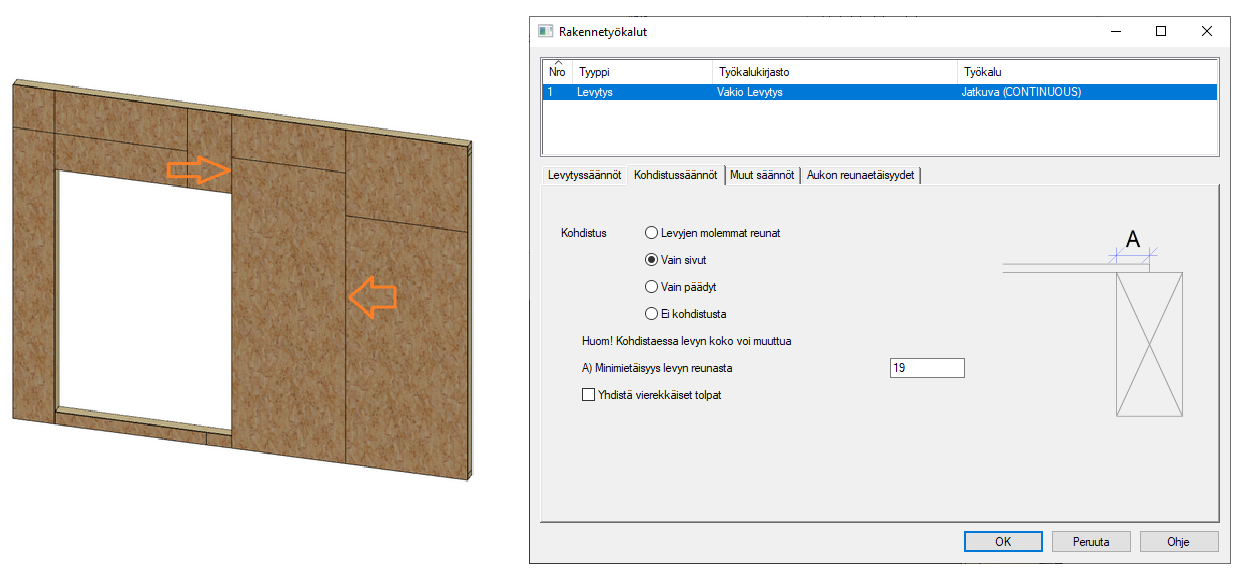

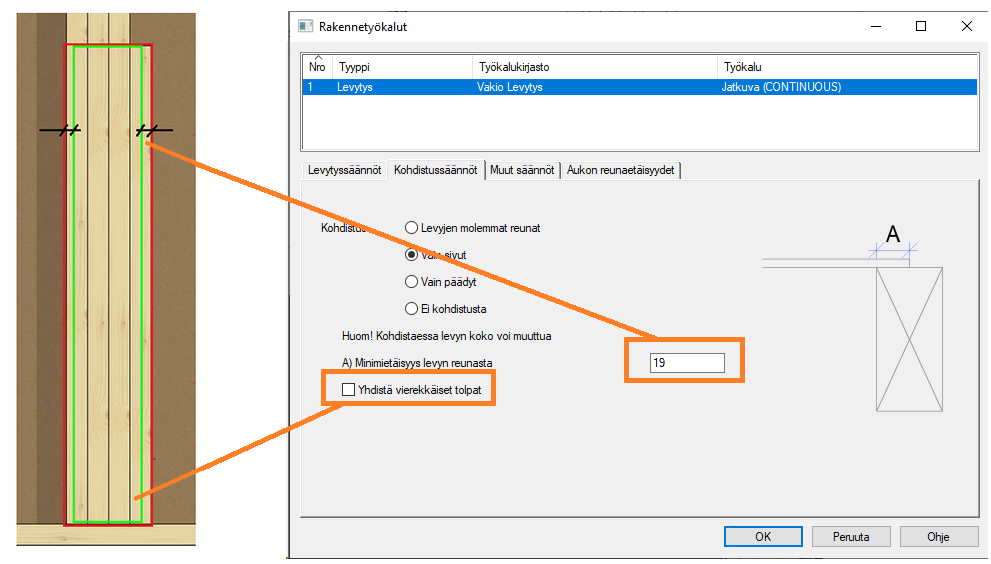

Kohdistussäännöt

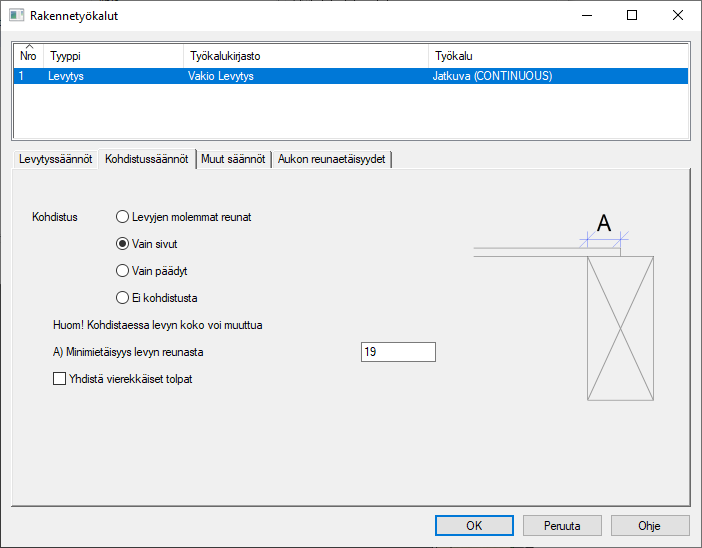

Kohdistussäännöt
Kohdistussäännöt

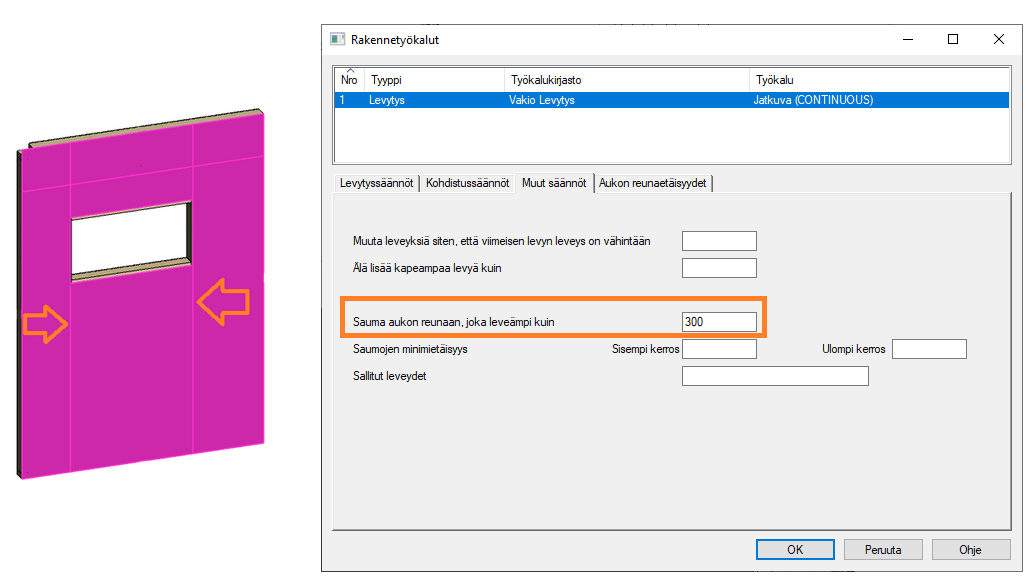

Muut säännöt
Muut säännöt

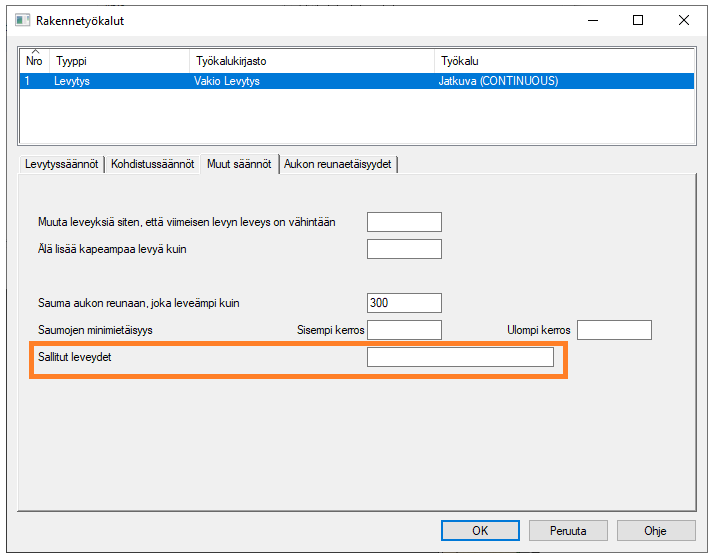

Sallitut levyjen leveydet. Jos levyn kokoa on muutettava kohdistuksen vuoksi, järjestelmä yrittää käyttää näitä kokoja.

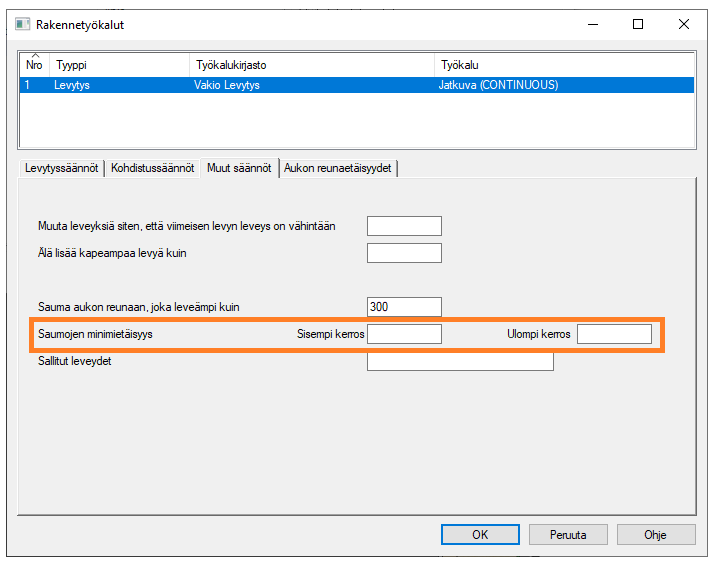

Muut säännöt
Etäisyys sen kerroksen saumasta, jossa levyt lisätään Sisemmän kerroksen saumaan
tai
Etäisyys sen kerroksen saumasta, jossa levyt lisätään, Ulomman kerroksen saumaan.
Sisempi = Lähempänä runkokerrosta oleva kerros

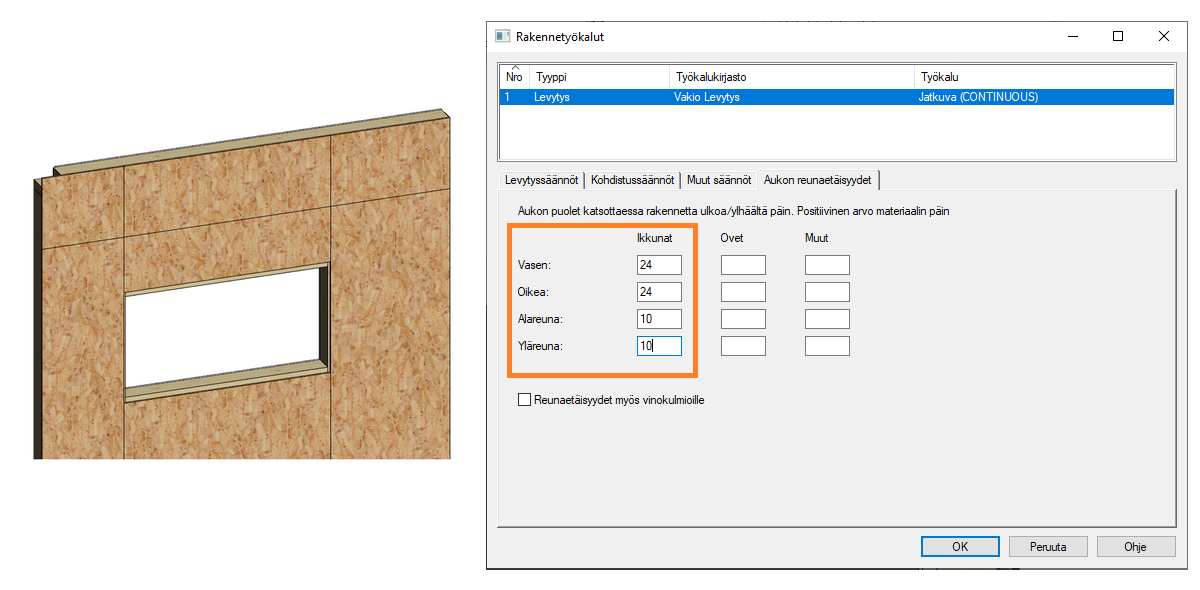

Aukon reunaetäisyydet
Levytyksessä offset-arvoja tuetut makrotyypit:
Ikkunat: 301 (ikkuna), 307 (kattoikkuna)
Ovet: 302 (ulko-ovet), 308 (sisäovet), 423 (kattoluukku)
Muut: Makrotyypit 329, 406, 410, 372, 408, 409, 344, 380, 20 (savupiippu)
Rakennetyökalut

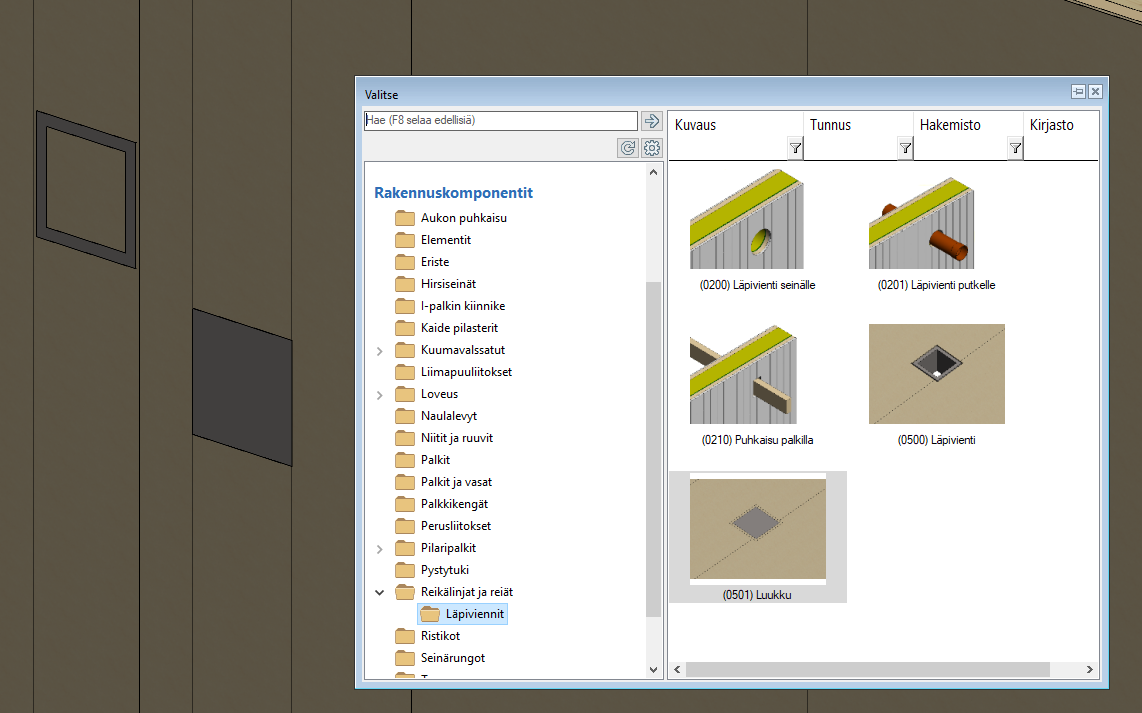

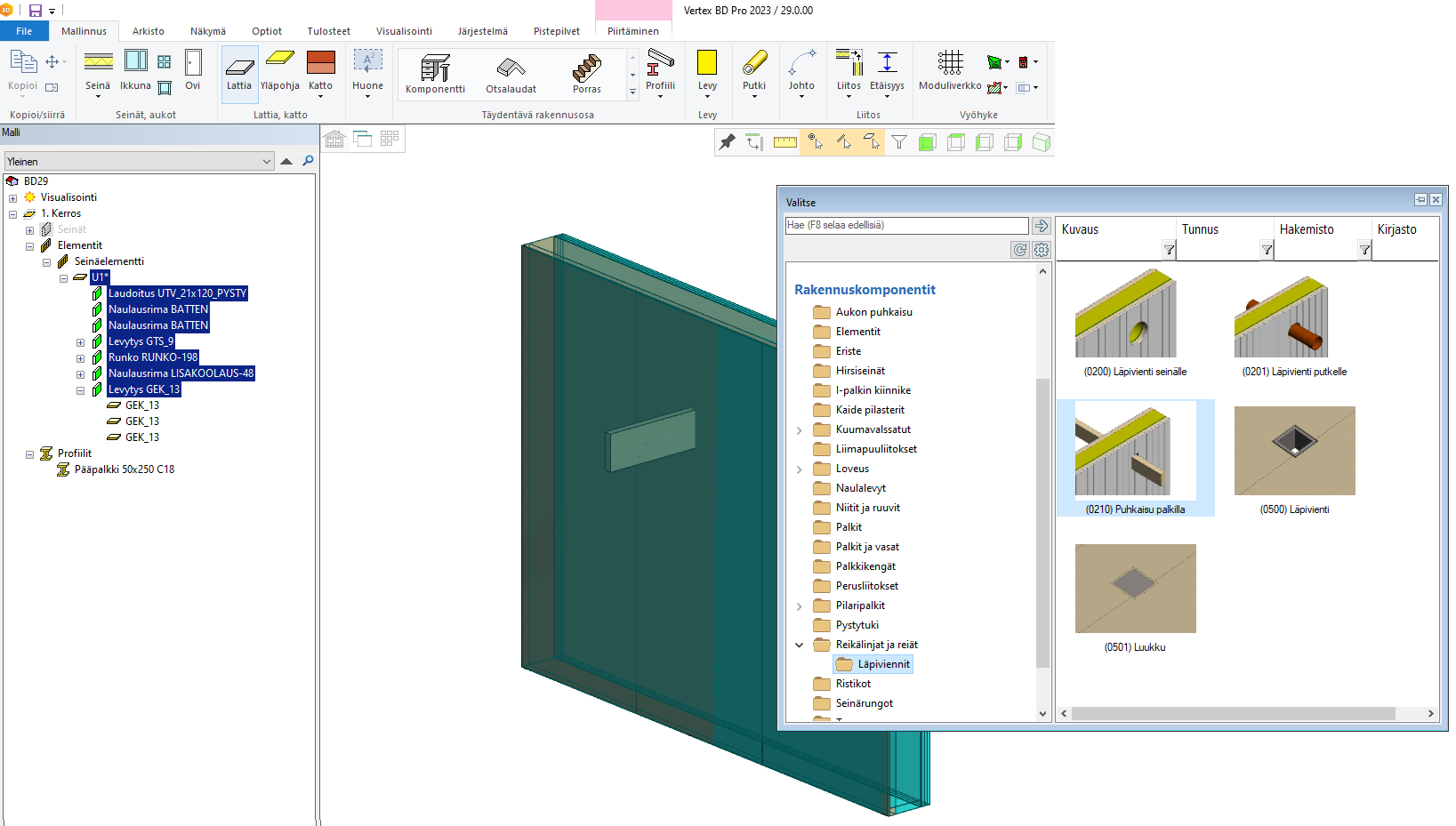

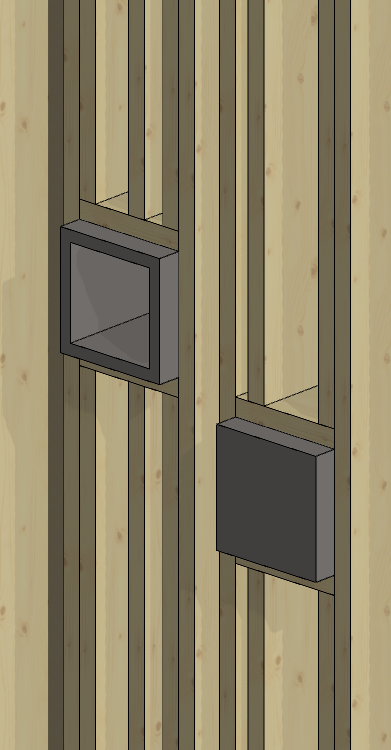

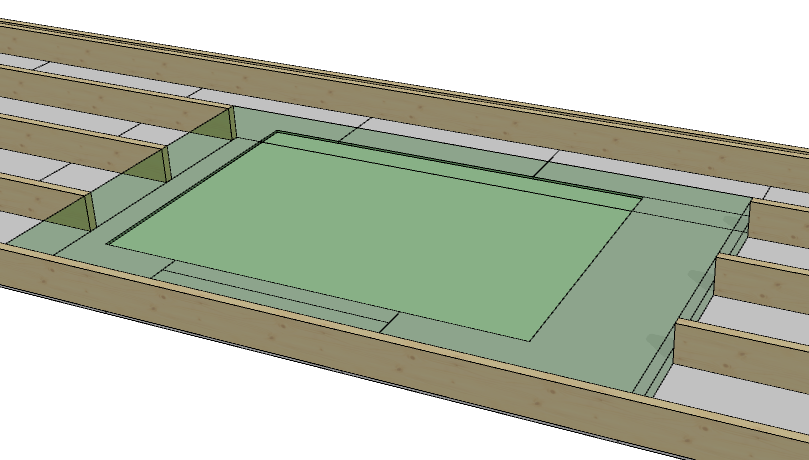

Läpivienti ja luukku saatavilla seinille

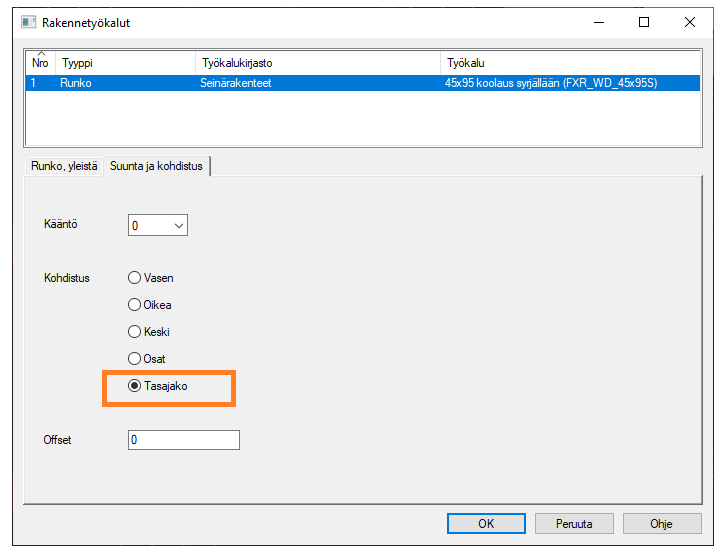

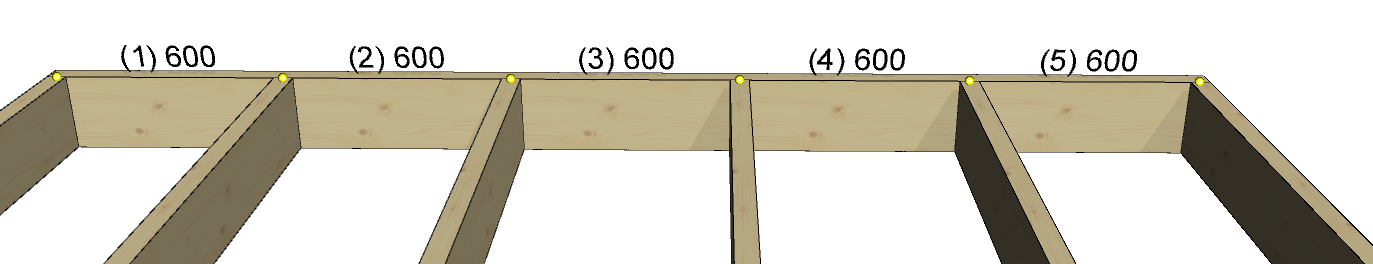

Tasajako seinä ja vaakarakennetyökaluille
Uusi kohdistustila seinän apurunkojen ja lattia-, katto- tai kattorakennetyökaluihin.
Tällä valinnalla etäisyys osan keskipisteestä on sama kaikille osille (etäisyys on pienempi tai yhtä suuri kuin työkalussa annettu jakoväli)

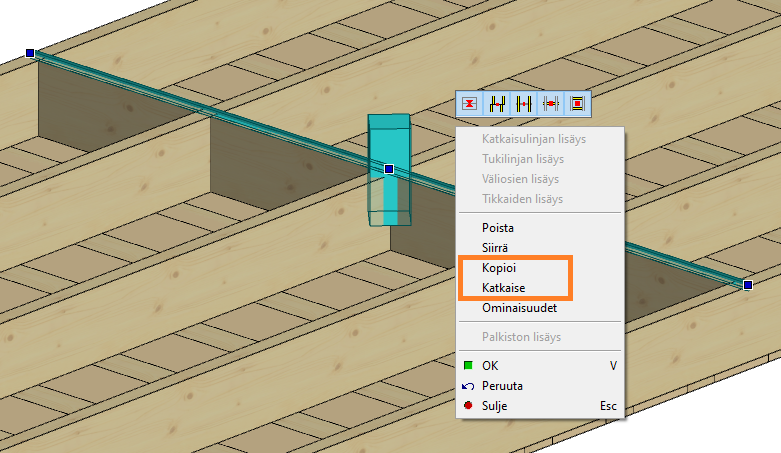

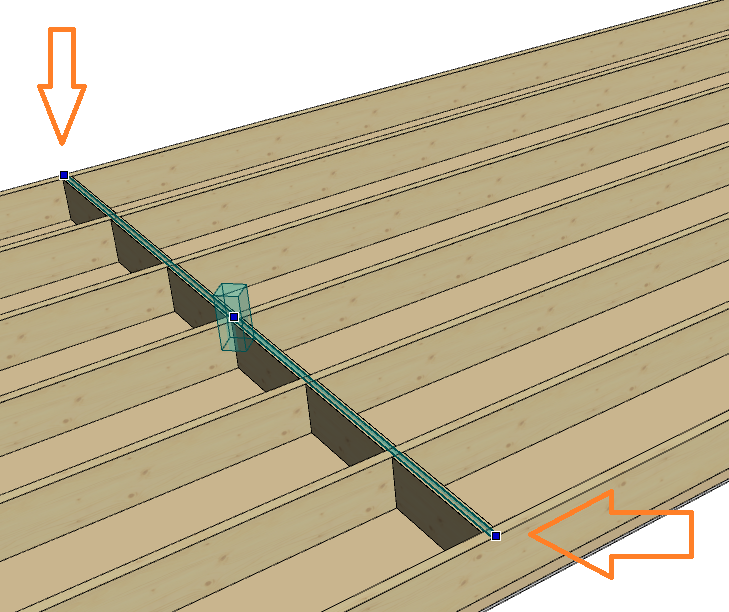

Kopioi, leikkaa ja muokkaa tartuntapisteitä kahvoista
Tuetut toiminnot

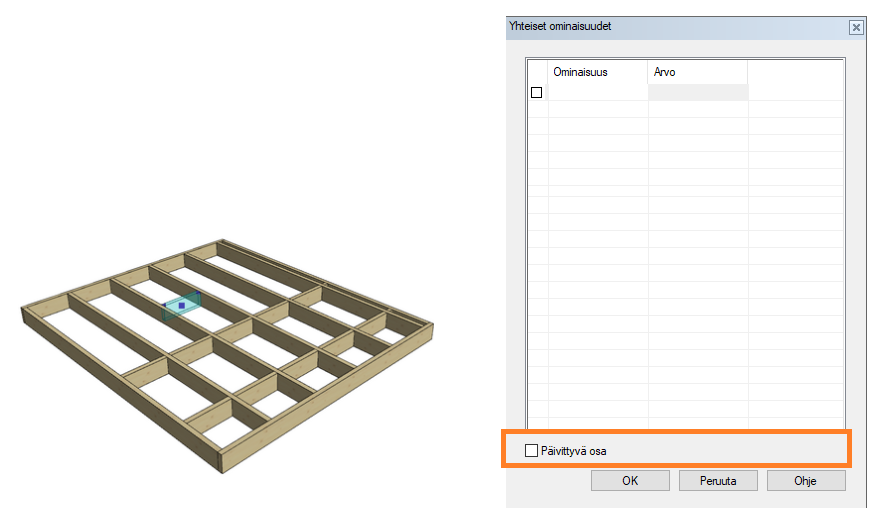

Profiilit ja levyt voivat olla ei-päivittyviä
Kun lisäät osat nämä osat pitävät paikkansa.
Huom! Ominaisuus ei ole tuettu seinärakennetyökalussa
Osa leikkausalue
Voit suunnitella osa leikkausalueen kerrokselle. Kyseiselle alueelle ei lisätä osia. Alue on kerroskohtainen
Lisää ankkurit automaattisesti elementille
Elementin varustelutoimintojen alta voit lisätä ankkurit elementille.
Valitse vain elementit ja Ctrl+A ja OK. Voit lisätä myös valikon muita kiinnikkeitä samalla toiminnolla

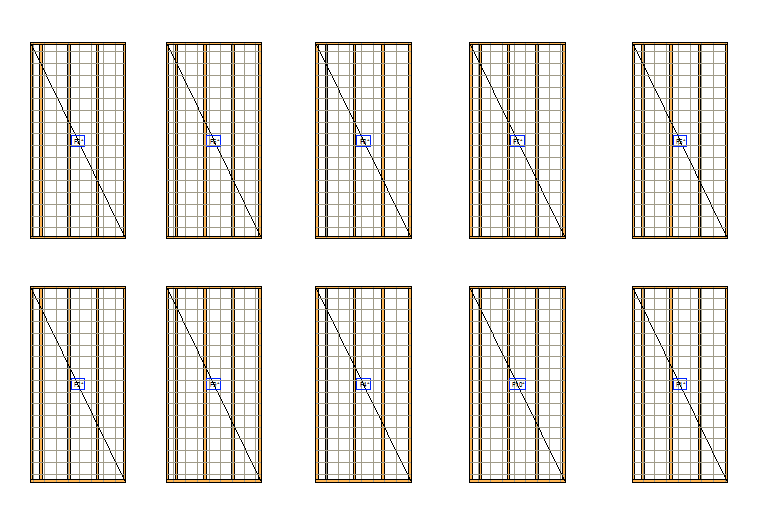

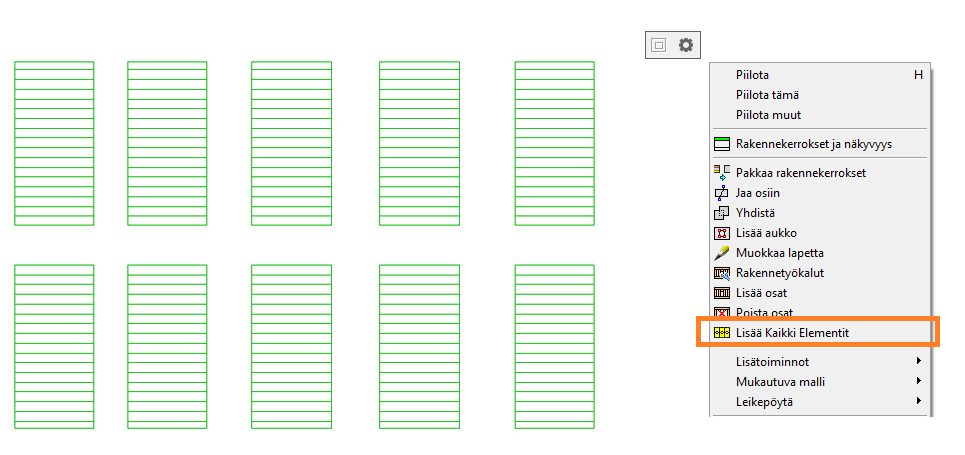

Luo useita elementtejä samanaikaisesti

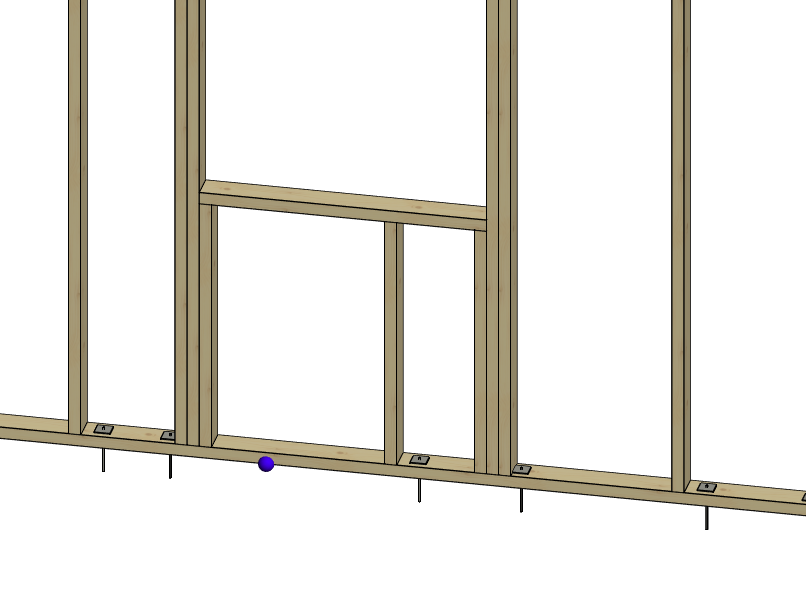

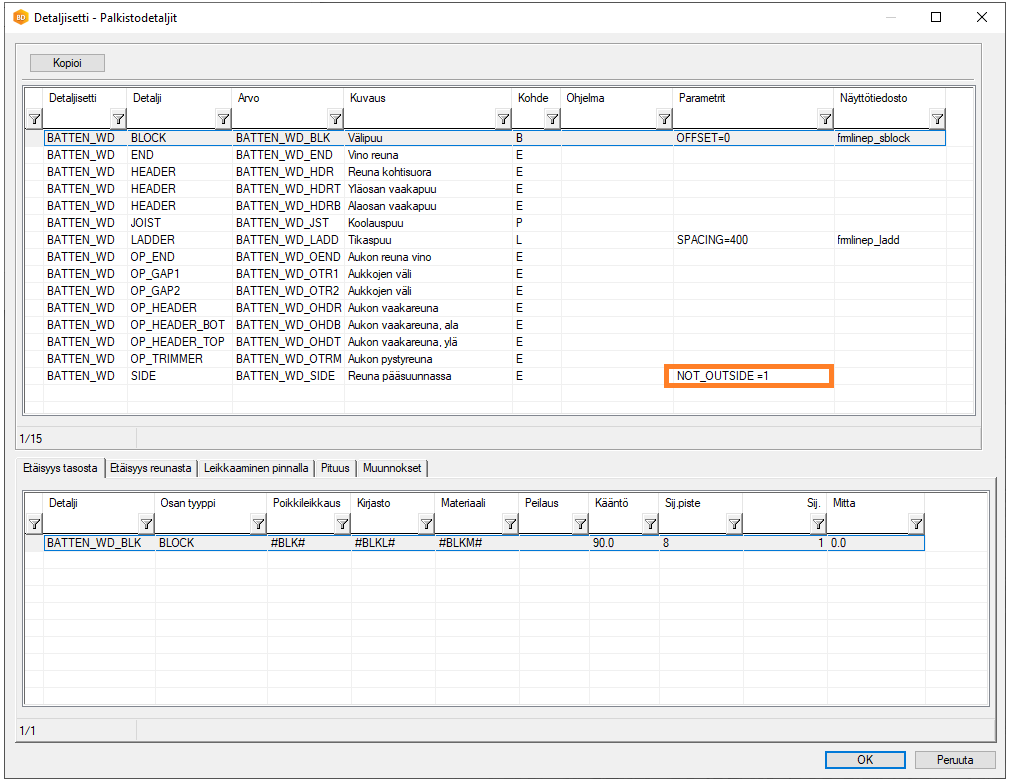

Aukon alaosan osan generoituminen rakennekerroksen alueen ulkopuolelle voidaan estää uudella parametrilla
Osaa ei lisätä alueen ulkopuolelle, jos detalji on NOT_OUTSIDE=1.

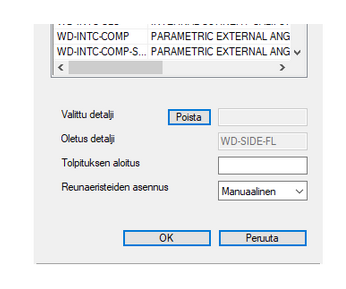

Oletus ja valittu detalji näytetään seinän reunadetaljia muokattaessa
