Ohutlevyrankadetaljiikka 2023

Orret ristikoihin

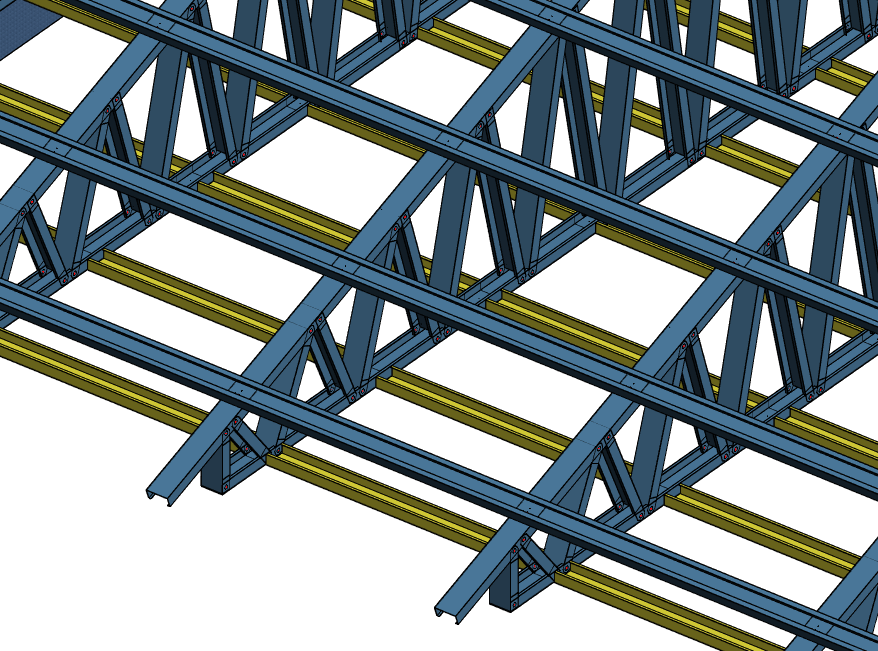

Voit liittää ristikon orret ja alapuolisen koolauksen ristikoihin yhdellä kertaa valitsemalla liitoskirjastosta työkalun: Trusses → Purlins to Trusses.

Lattiaelementtien liitokset

Voit nyt liittää lattiaelementin reunapalkit seinäelementin tolppiin pulttiliitoksella käyttämällä liitosta Seinien "Rungon varustelu → panel to panel → Floor to Wall Bolt Connection. Aloita toiminto ja valitse liitettävät elementit. Voit myös käyttää Ctrl+A valitaksesi kaikki seinä- ja lattiaelementit.

Ristikot palkkeihin

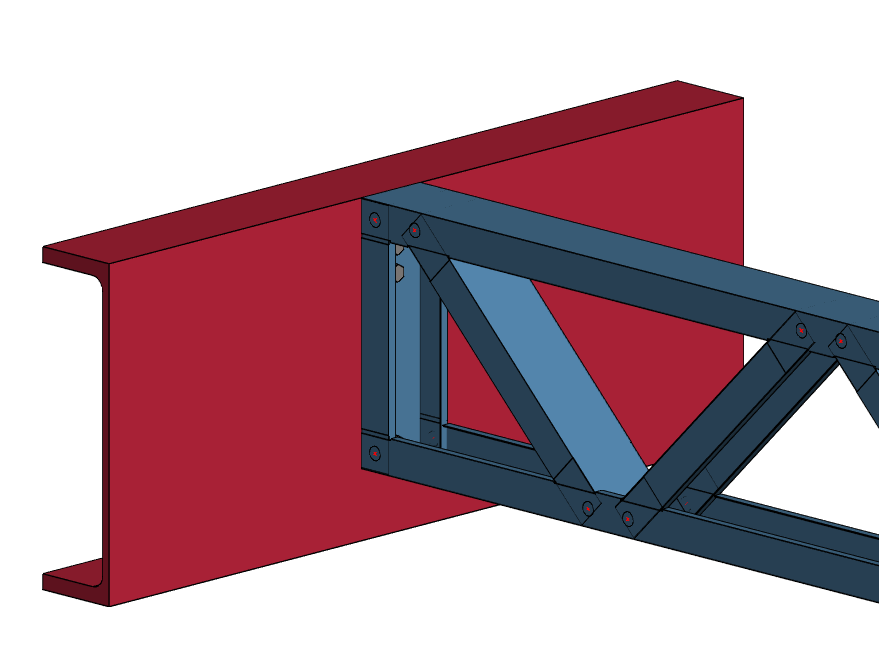

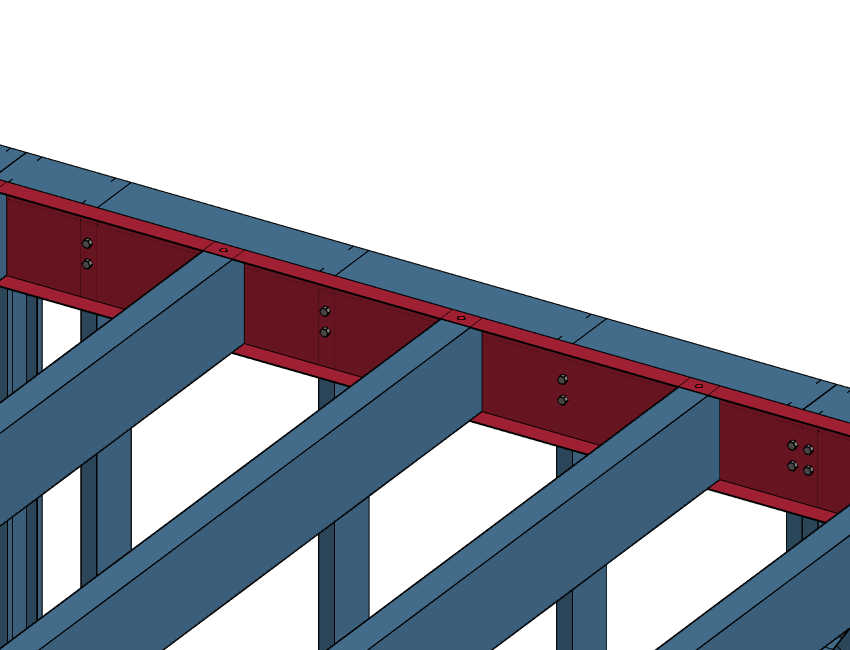

Voit liittää ristikot C-profiilipalkkiin liitoskirjaston työkalulla Trusses → Trusses to Beams. Työkalua voi käyttää sekä kattoristikoille että lattian ristikkopalkeille. Ristikkolaskenta tunnistaa liitoksen.  Liitos lisää oletuksen reiät, mutta käyttäjä voi valita lisätäänkö niitä.

Uusi Z-jäykistys seinätolpille

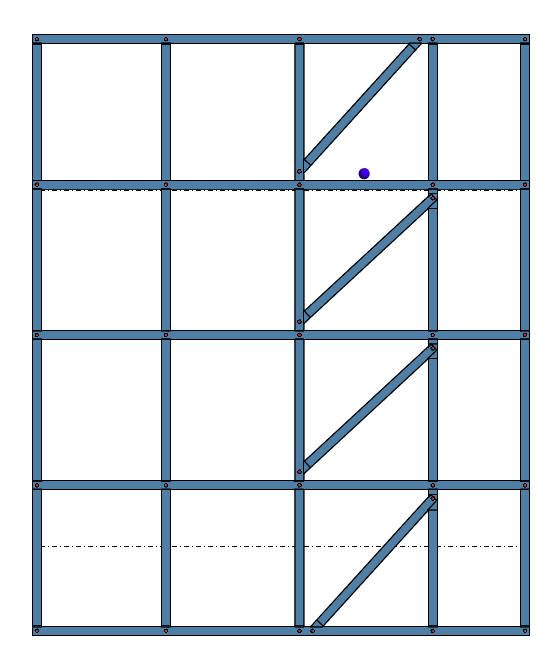

Uusi työkalu kiinnittää jäykistediagonaalit tolppiin vaakajäykisteiden sijaan.

Uusi seinänjäykistystapa - diagonaalit useaan tolppaväliin

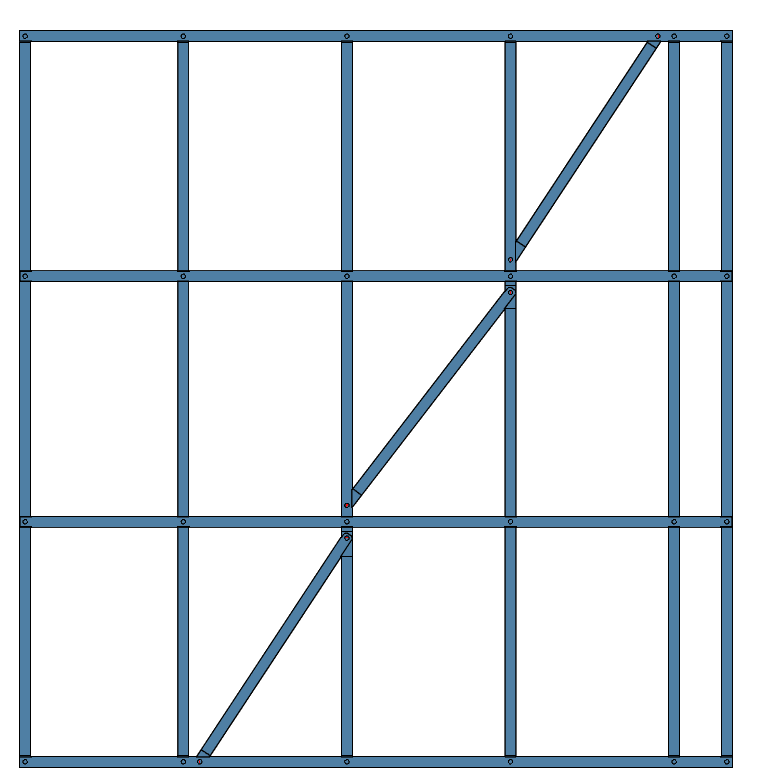

Uudella jäykistetyökalu lisää diagonaalit useaan tolppaväliin.

Nauhajäykistys lattiaan ja kattoon

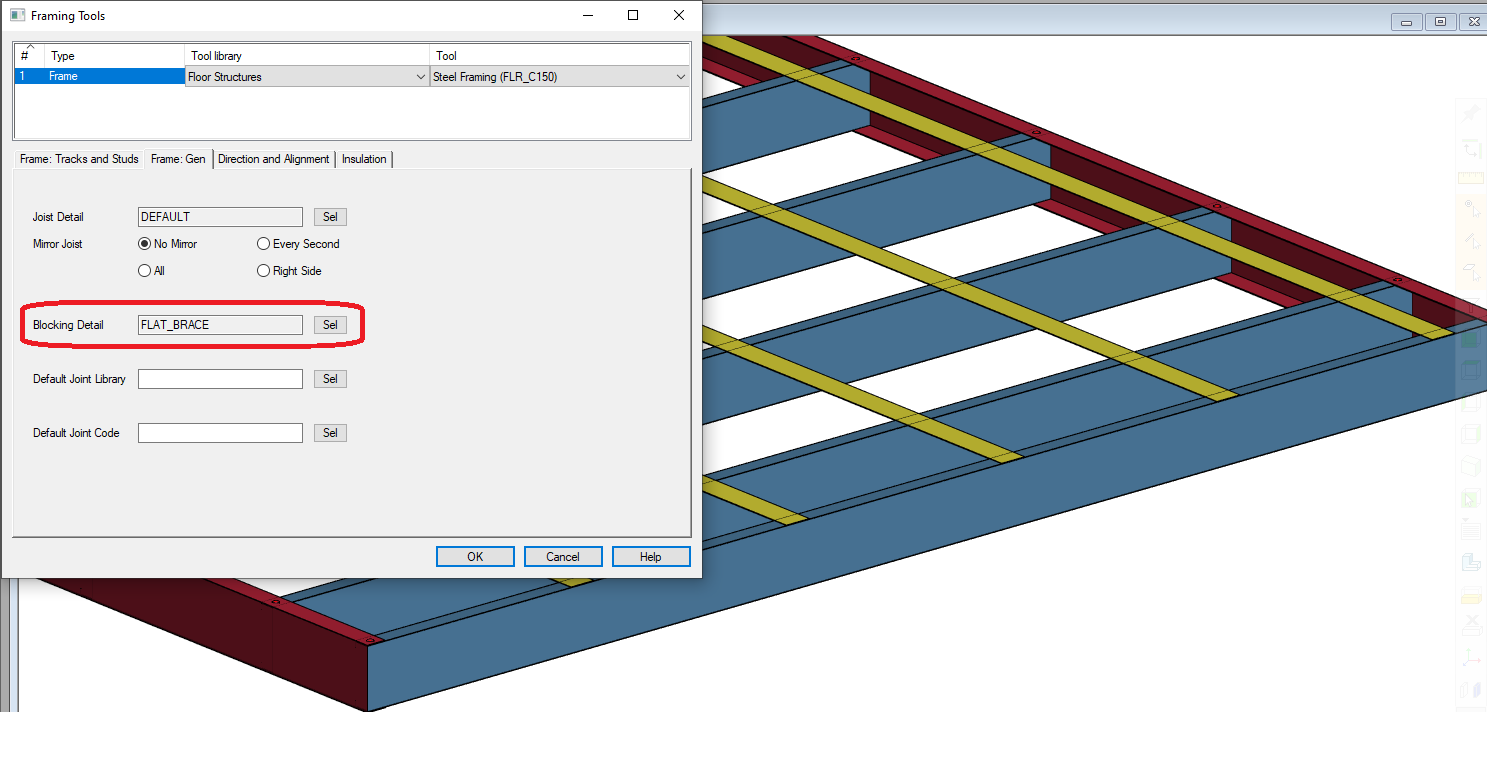

Lattian ja katon vasoitustyökalussa voit nyt lisätä yläpuolen tai ylä-ja alapuolen nauhajäykistyksen jäykistevasoituksena.

Tyypin 2 ristikkopalkkia on parannettu

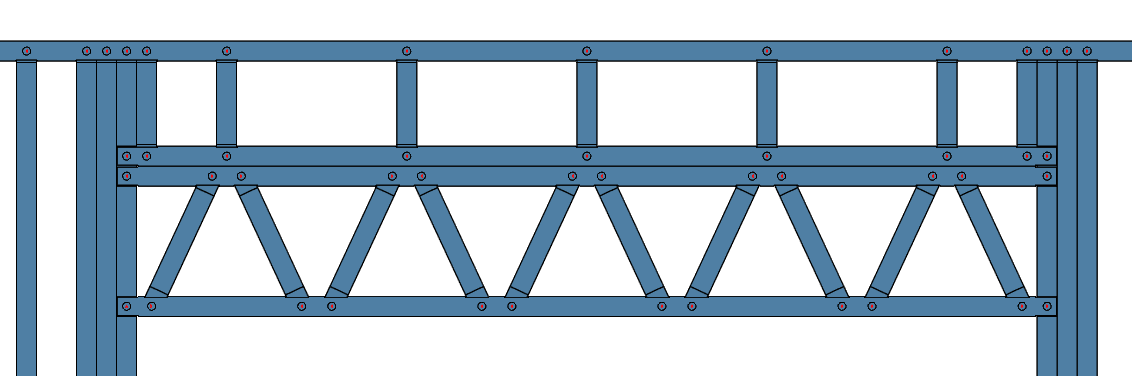

Tyypin 2 ristikkopalkin yläosan pystysuorat osat keskitetään alaosan diagonaaliparin mukaan.

Tyypin 2 ristikkopalkin ensimmäisten diagonaalien suunta

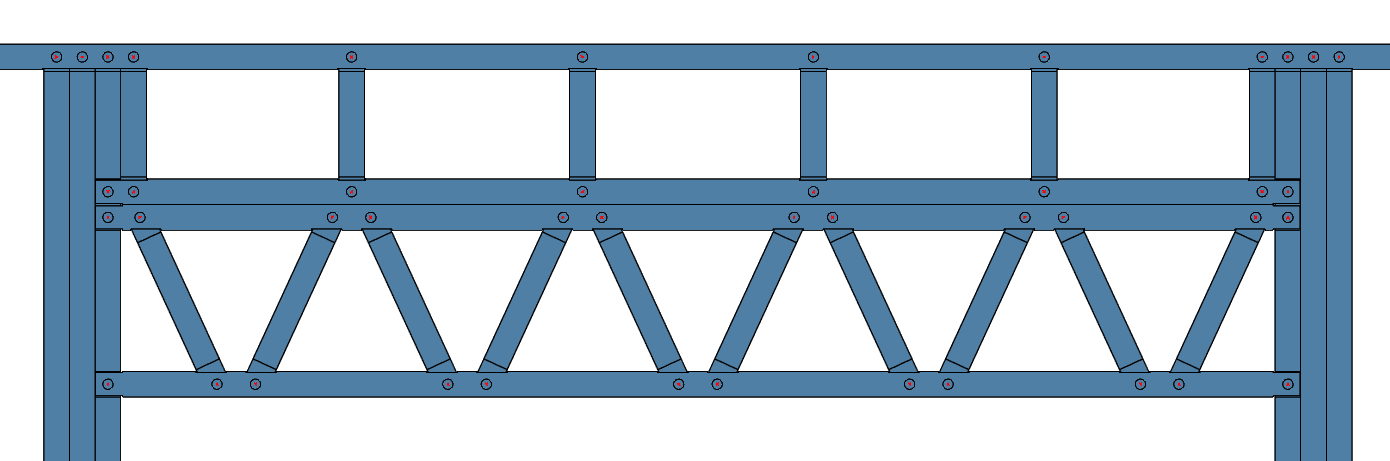

Ristikkopalkin alaosan diagonaalit voidaan nyt vaihtoehtoisesti asetaa alkamaan yläreunasta alareunan sijaan.

Kuumavalssatuille tarkoitettua kulmarauta liitosta voi käyttää myös ohutlevyrankaprofiilien kanssa

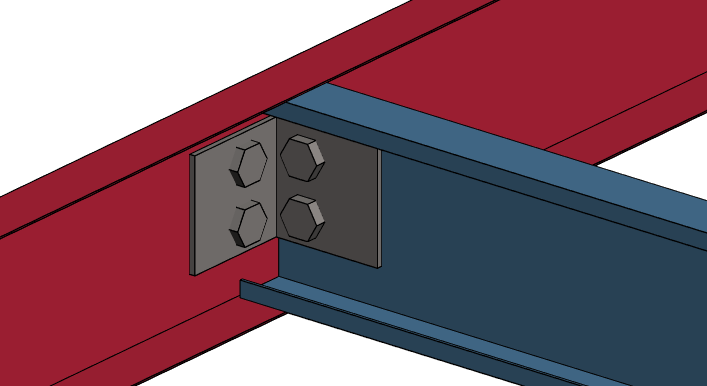

Voit nyt käyttää kuumavalssatuille profiileille tehtyä kulmarautaliitosta myöskin ohutlevyrankaprofiilien kanssa reunapalkin ja vasan välillä. NC asetuksissa voidaan määrittää minä työstönä reiät kirjoitetaan (esim. TRIPLE_WEB tai WEB_HOLE)

Rungon osien välisten liittimien päivitys

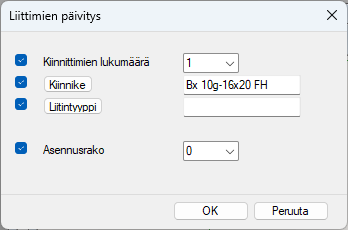

Voit nyt päivittää rungon osien väliset liittimet elementeille ja ristikoille uudella liitosselaimesta löytyvällä työkalulla Light Gauge Steel joints → Fasteners → Joint and Fastener editing. Työkalu mahdollistaa kaikkien liitoksien liittimien muokkauksen rakennuksessa.
