Avaa, varaa ja palauta Flow-objekti

Avaa objekti muokkausta tai katselua varten

• Hae objekti (Search object).

• Avaa objekti katselua tai muokkausta varten kaksoisnapsauttamalla sitä.

• Valitse avautuvassa valintaikkunassa Checkout (muokkausta varten) tai View (katselua varten).

• Checkout varaa muokkausoikeudet nykyiselle käyttäjälle.

Palautus Flow’hun

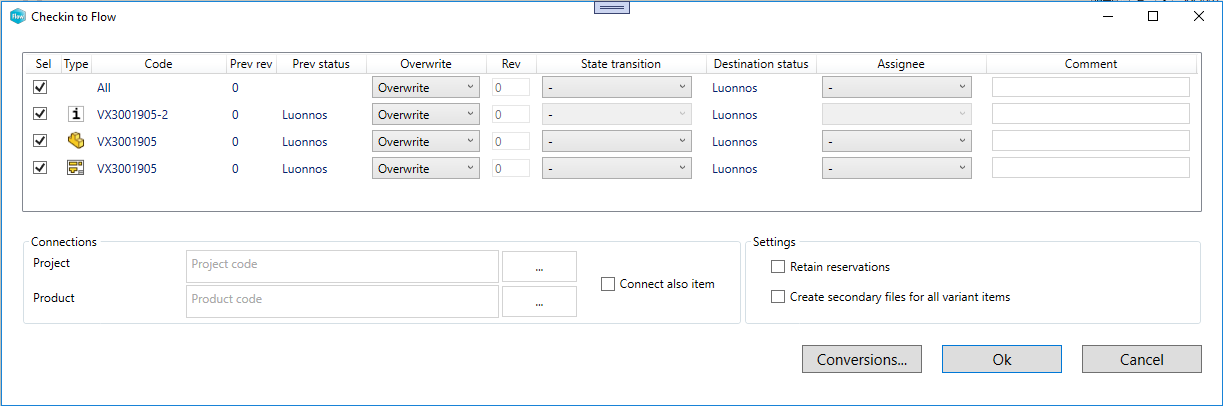

• Käynnistä Checkin to Flow -toiminto tehtäväpaneelista (task pane).

• Tee valinnat check-in -valintaikkunassa:

Vasemmalta puolelta

• Valitse objektit, jotka haluat palauttaa (check-in).

Overwrite tai revisioning

• Valitse, ylikirjoitetaanko vai tehdäänkö revisiointi.

Tee tarvittavat tilasiirtymät (state transitions)

Comment

• Lisää tarvittaessa kommentti.

Luo linkitykset projektiin tai tuotteeseen

• Tarvittaessa liitä objekti projektiin ja/tai tuotteeseen.

Muuta oletuskonversiot

• Konversioasetuksia voi muokata napsauttamalla conversions-painiketta.

Retain reservations

• Säilytä varaukset tarvittaessa.

Create secondary files for all variant items

• Luo konversiotiedostot kaikille varianttinimikkeille. Käytössä alkaen Flow versiosta 27.

Revisio (Revision)

Voit luoda mallille tai piirustukselle revision checkin-toiminnon aikana. Lisää revisioinnista löytyy Flow-dokumentaatiosta Revisiointi.

Overwrite

• Voit valita, haluatko ylikirjoittaa nykyisen revision vai luoda uuden revision.

Rev

• Uuden revision revisiokoodi.

State transition

• Valitse käytettävä tilasiirtymätyyppi. Tilasiirtymien säännöt voidaan määrittää Flow-portaalissa järjestelmänvalvojan toimesta.

Destination status

• Kohdetila kuvaa objektin tilan tilamuutoksen jälkeen.

Comment

• Voit kirjoittaa revision kommentin kommenttikenttään

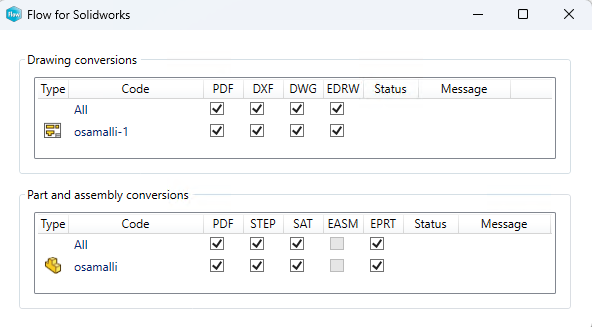

Tiedostokonversiot (File conversions)

Voit valita checkinin aikana eri tiedostomuunnosformaatit, jotka Flow for SolidWorks tekee. Flow for SolidWorks tallentaa muunnetut tiedostot Flow’hun. Käytettävissä olevat konversiot:

Piirustukset (Drawings)

• PDF

• DXF

• DWG

• EDRW – SolidWorks eDrawing -tiedosto

Mallit (Models)

• PDF

• STEP

• SAT

• EASM – eDrawing kokoonpano -tiedosto

• EPRT – eDrawing osa -tiedosto

• GLB - Voidaan avata Flow-ikkunaan upotetussa katselimessa. Käytössä Solidworks versiosta 2024 alkaen.

• VXM light – luodaan automaattisesti Flow’n taustakonvertoijalla, kun STEP-malli on olemassa

Huom: VXM light -konversio luodaan Flow’ssa ja vaatii Flow-version 24 tai uudemman. Konversion voi estää järjestelmänvalvoja avainsanalla sw.autogenerate.step.to.lightmodel.

SolidWorks luo muut tiedostokonversiot checkinin aikana.

Voit muokata konversioiden oletusarvoja Flow-portaalissa avainsanoilla:

• sw.conversions.drawings

• sw.conversions.models

Uncheck (peruuta varaus ja muutos)

• Käynnistä Uncheck from Flow tehtäväpaneelista.

• Uncheck-toiminto ei palauta muutoksia Flow’hun.

• Dokumenttiin tehdyt muutokset poistetaan.

• Mahdollistaa sen, että muut käyttäjät voivat muokata dokumenttia.

Piirustuksen tai nimikkeen metatietojen muokkaus

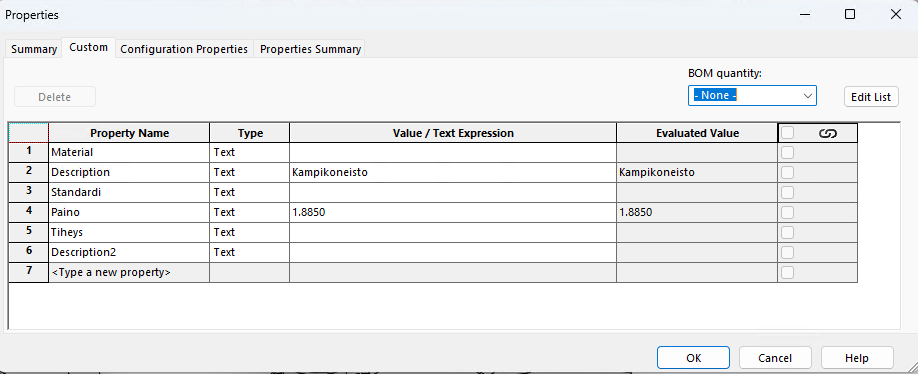

Voit muokata piirustuksen tai nimikkeen metatietoja SolidWorksin Custom Properties -ominaisuuksissa.

• Voit muokata vain kenttiä, jotka on määritelty Custom Properties -kentiksi.

• Vain kentät, jotka on määritelty mappauksissa sw.item.custom.property.map tai sw.drawing.custom.property.map, siirtyvät Flow’hun.

• Muokkaa kenttiä muuttamalla arvoa ja paina OK.

• Tallenna malli tai piirustus.

• Päivitä piirustus, jotta päivitetyt tiedot näkyvät piirustusarkilla.

• Tee lopuksi mallin tai piirustuksen palautus Flow’hun. SolidWorks-lisäosa päivittää arvot Flow’hun.
