Luo piirustus mallille

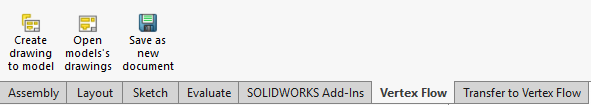

Create a drawing to model luo uuden piirustuksen ja linkittää sen automaattisesti aktiiviseen nimikkeeseen ja malliin.
-

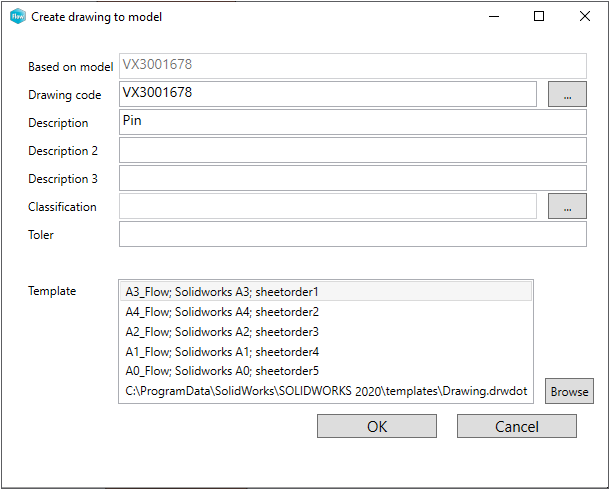

Täytä piirustuksen tiedot.
-
Piirustuskoodi asetetaan automaattisesti mallin koodin perusteella, tai voit generoida sen koodisarjasta.
-
Valitse pohja (template).
-
Lisätietoa pohjista: Käynnistysmääritykset ja järjestelmäasetukset
-
-
Klikkaa OK.
-

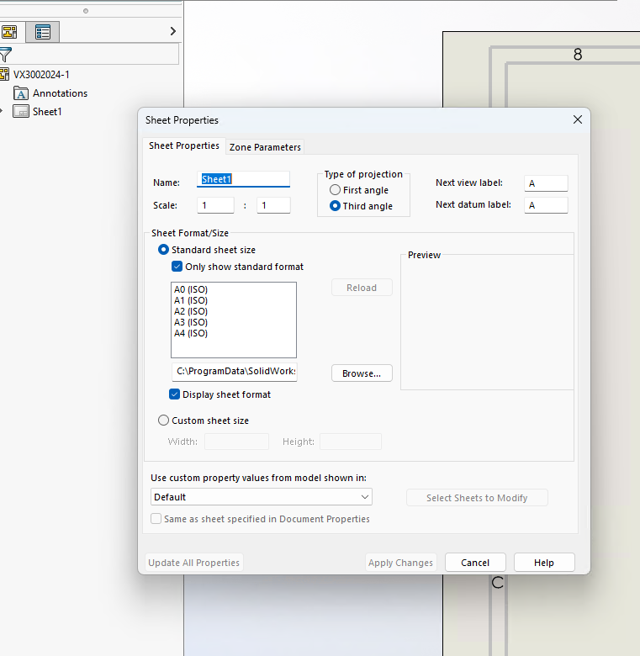

Select sheet properties -valintaikkunassa voit painaa Cancel, jos käytät drwdot-muotoisia piirustuspohjia, jotka sisältävät tiedostopohjan, piirustusarkin ja taulukot (BOM & revision list).
-
Laadi haluamasi piirustus.
-
Lisätietoa seuraavista vaiheista (esim. check-in): Avaa, varaa ja palauta Flow-objekti
Avaa malliin linkitetyt piirustukset

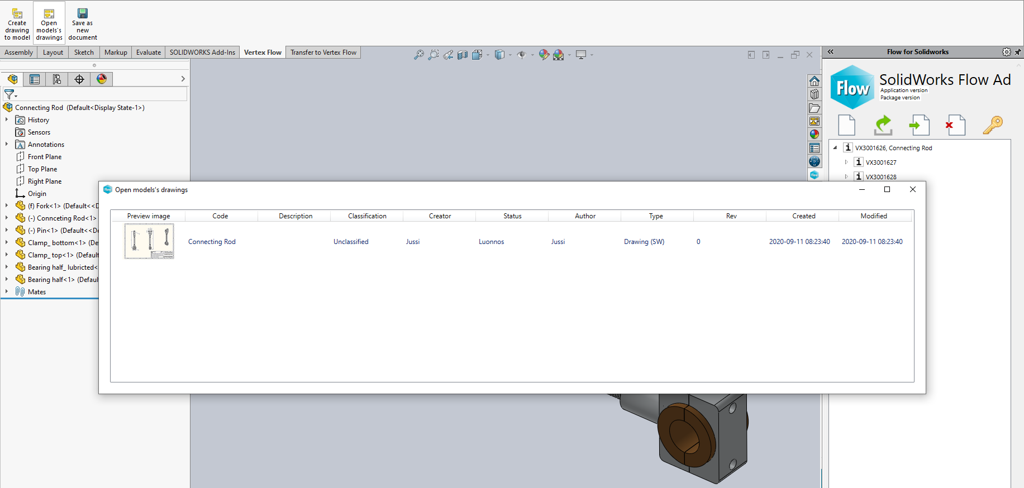

Open model's drawings avaa Flow-selaimen ja näyttää aktiiviseen malliin linkitetyt piirustukset.
-
Avaa valittu piirustus kaksoisnapsauttamalla sitä.
Tallenna uutena dokumenttina
-
Tallenna aktiivinen malli uutena Flow-dokumenttina toiminnolla Save as new document.
-

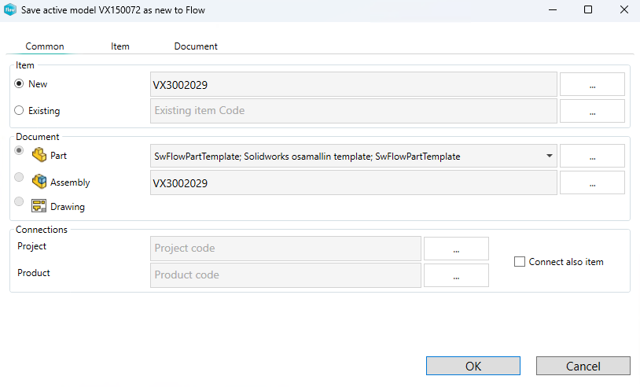

Täytä tarvittavat tiedot Common, Item ja Document -välilehdillä. Lisätietoa: Luo uusi Flow-objekti.
-
Save as new kopioi mallin, nimikkeen ja piirustukset ja asettaa niille uudet koodit.
-
Tee lopuksi mallin ja piirustuksen checkin Flow’hun, jotta muut käyttäjät pääsevät niihin käsiksi.
