Osanumerot (part number balloons) Flow’sta
Voit lisätä osanumeroita toiminnolla Part number balloons from Flow.

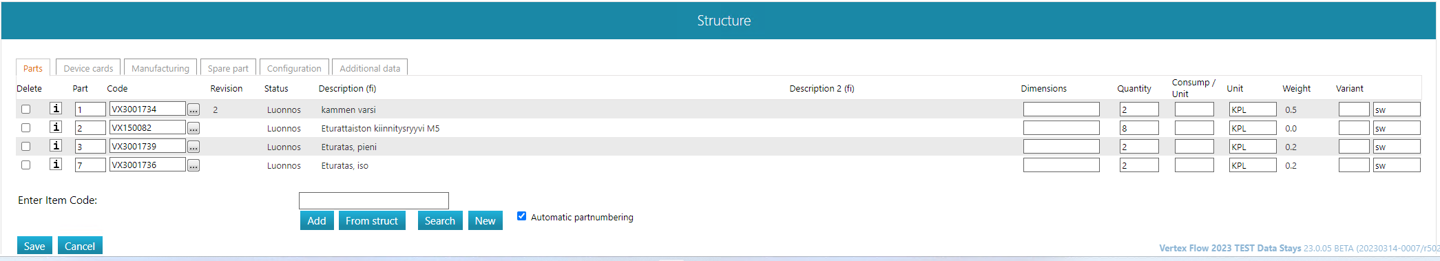

Numerointi määräytyy Flow’n nimikerakenteen perusteella. Muokkaa tarvittaessa numerointia Flow’n käyttöliittymässä.
Vaiheet osanumeroiden lisäämiseksi kokoonpanopiirustukseen
-

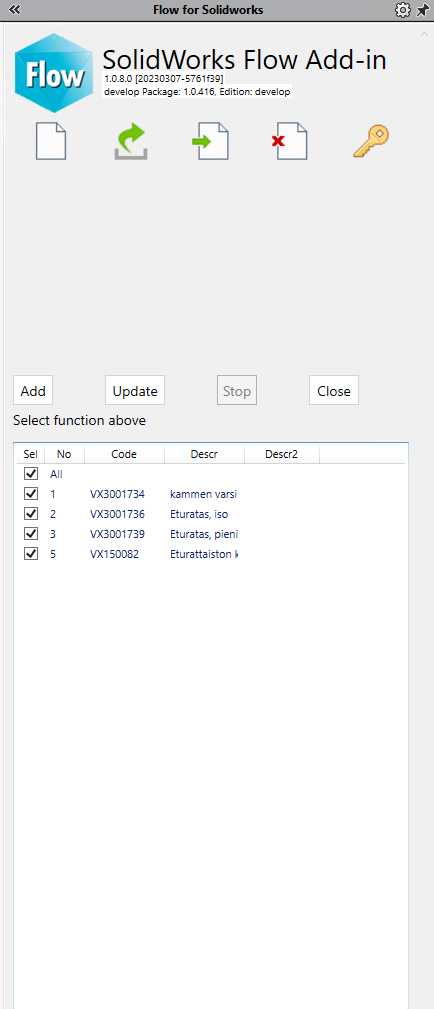

Napsauta Part number balloons from Flow -painiketta.
-
Valitse listasta ne osat, joiden osanumerot haluat lisätä.
-
Napsauta Add-painiketta.
-
Seuraa Add-painikkeen alapuolella olevia ohjeita osanumeroiden sijoittamiseksi.
-
Ohjelma ohjaa osanumeroiden lisäämistä vaihe vaiheelta.
Päivittäminen ja ongelmatilanteet
-
Käytä Update-painiketta päivittääksesi listan numeroinnin sekä piirustuksessa olevat osanumerot.
-
Jos osanumero muuttuu violetiksi, osanumerossa on linkitysongelma ja se täytyy lisätä uudelleen.
-
Jos olet muuttanut numerointia Flow’ssa, voit päivittää piirustuksen osanumeroiden tiedot Update-toiminnolla.
Lopetus
-
Käytä Stop-painiketta lopettaaksesi osanumeroiden lisäämisen.
-
Käytä Close-painiketta sulkeaksesi Part number balloons from Flow -valintaikkunan.
