Käynnistysmääritykset ja järjestelmäasetukset

Tämä sivu kuvaa Flow-asetuksia, jotka vaikuttavat SolidWorks-lisäosan toimintaan.
Käyttöönoton aloitusmääritykset (startup definitions) tehdään Flow’ssa, kun SolidWorks-lisäosa otetaan organisaatiossa käyttöön ensimmäisen kerran järjestelmänvalvojan toimesta. Kun määritykset on tehty, niitä ei tarvitse tehdä uudelleen, kun muut käyttäjät alkavat käyttää SolidWorks-lisäosaa.

Käyttöönoton aloitusmääritykset

SolidWorks-objektit Flow’ssa

SolidWorks-objektityypit täytyy ottaa käyttöön / määritellä, jotta SolidWorks-mallit ja -piirustukset voidaan tallentaa Flow’hun.

• Ota Flow-portaalissa käyttöön SolidWorks-objektit dwg_sw ja model_sw
  Portal → System Administration → Object Types

• Ota käyttöön dwg_sw ja model_sw

• Luo/muokkaa tarvittaessa SolidWorks-objektien luokituksia (classification)
  Esimerkkejä luokituksista: part, assembly, main assembly

• Lisätietoa luokituksista löytyy Flow-dokumentaatiosta.

Mallin ja piirustuksen Custom Properties -kentät

Mallin ja piirustuksen Custom Properties -kenttiä käytetään Flow-kenttien linkittämiseen SolidWorks-malliin. Ilman mappausta metatietoja ei voi käyttää esimerkiksi piirustuksen otsikkokentässä (title block).

Määritä mappaus Flow’n järjestelmäasetuksissa:
Portal → Miscellaneous → System Settings

• sw.item.custom.property.map

• sw.drawing.custom.property.map

Selitteet:

• sw.item.custom.property.map linkittää nimikkeen (item) metatiedot SolidWorks-mallin custom propertyihin

• sw.drawing.custom.property.map linkittää piirustuksen metatiedot SolidWorks-piirustuksen custom propertyihin

Voit tarkastella SolidWorksin custom propertyja:
SolidWorks: File → Properties

Uusien mappausparien lisääminen

Uusia pareja voi lisätä value-kenttään seuraavasti:

1. Selvitä Flow-kentän nimi, esim. MARK_STD

2. Määritä SolidWorksissa käytettävä nimi kentälle, esim. Dimensions

3. Lisää uusi pari value-kenttään muodossa: Dimensions=MARK_STD
   (Varmista, ettet lisää turhia välilyöntejä.)

4. Käynnistä SolidWorks uudelleen, jos se oli käynnissä asetuksia muokattaessa.

Voit käyttää kaikkia piirustuksen ja nimikkeen metatietokenttiä. Poikkeuksellisia kenttänimiä ovat:

Mahdollisia kenttiä (versiosta 1.0.9 alkaen)

• STATUSNAME (piirustuksen tai nimikkeen tilan näkyvä nimi)

• ITEMCODE (nimikekoodi; vain asetuksessa sw.item.custom.property.map)

Erityiskentät, joiden nimi poikkeaa Flow’n käyttöliittymässä näkyvistä:

• VERIFIER (piirustuksen tarkastajan nimikirjaimet)

• VERIFIEDDATE (tarkastuspäivä)

• APPROVER (piirustuksen hyväksyjän nimikirjaimet)

• APPROVEDDATE (hyväksymispäivä)

Mappausta ei tarvita ja custom property -dataa voi käyttää suoraan:

• OBJCODE voidaan näyttää piirustuksessa tekstimakrolla $PRP:"SW-File Name"

Muokkaa asetusten sw.item.custom.property.map ja sw.drawing.custom.property.map value-kenttiä Flow-portaalissa.

Kun kentät on linkitetty:

• Flow-kentät kopioidaan SolidWorksin custom property -kenttiin mallin tai piirustuksen checkout-toiminnon aikana.

• Vastaavasti SolidWorksin custom property -kentät kopioidaan takaisin Vertex Flow’n objektikenttiin objektin checkin-toiminnon aikana.

Piirustus- ja mallipohjien tuonti

Mallin ja piirustuksen pohjat (templates) tarvitaan, jotta malleja ja piirustuksia voidaan luoda SolidWorksissa.

• Lataa oletuspohjat

• Tuo zip-kansio Flow’hun Flow’n import-toiminnolla

Oletus-SolidWorks-pohjat määritellään Flow’n järjestelmäasetuksissa avainsanoilla:

• sw.part.template.classification

• sw.assembly.template.classification

• sw.drawing.template.classification

Varmista, että tuotujen objektien luokitus vastaa avainsanan arvoa.

Uusien piirustuspohjien luomisesta: katso Muokkaa piirustusarkin BOM- ja revisiotaulukoita.

Kun luot piirustusta, pohjien järjestys template-valintavalikossa määräytyy aakkosjärjestyksessä pohjan objektin nimen (OBJNAME) mukaan. Järjestystä voi muuttaa muokkaamalla objektien nimiä.

Revisiolistan ja BOM-pohjien tuonti

Erillisiä revisiolistan ja BOM:n pohjia käytetään 2D-piirustuksissa, jos taulukkoja ei ole määritelty piirustusarkkipohjassa. Katso Edit drawing sheet BOM and revision tables.

• Lataa oletuspohjat

• Tuo zip-kansio Flow’hun Flow’n import-toiminnolla

Revisiolista määritellään Flow’n järjestelmäasetuksissa avainsanalla:

• sw.revision.list.template

BOM määritellään avainsanalla:

• sw.bom.template
  (Portal → Miscellaneous → System Settings)

Varmista, että tuotujen objektien nimi vastaa avainsanan arvoa.

Oletuksena:

• revisiolista on dokumentti, jonka objname on SW-template-revisionlist

• BOM on dokumentti, jonka objname on SW-template-BOM

Koodisarjat (Code series)

Koodisarjoja käytetään objektien koodien generointiin. Flow for SolidWorks käyttää Flow’n koodisarjoja samalla tavalla kuin Flow’n selainkäyttöliittymä.

Koodisarjoista löytyy dokumentaatio Flow-dokumentaatiosta.

Oletuksena:

• SolidWorks-lisäosa ei muuta nimikekoodisarjoja

• SolidWorks-mallit ja -piirustukset saavat koodit samasta sarjasta nimeltä SW, kun ne luodaan ilman nimikettä

• Jos luot nimikkeen, mallin ja piirustuksen samaan aikaan, ohjelma asettaa nimikekoodin mallille ja piirustukselle

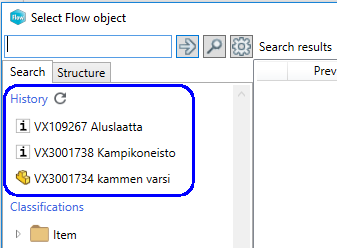

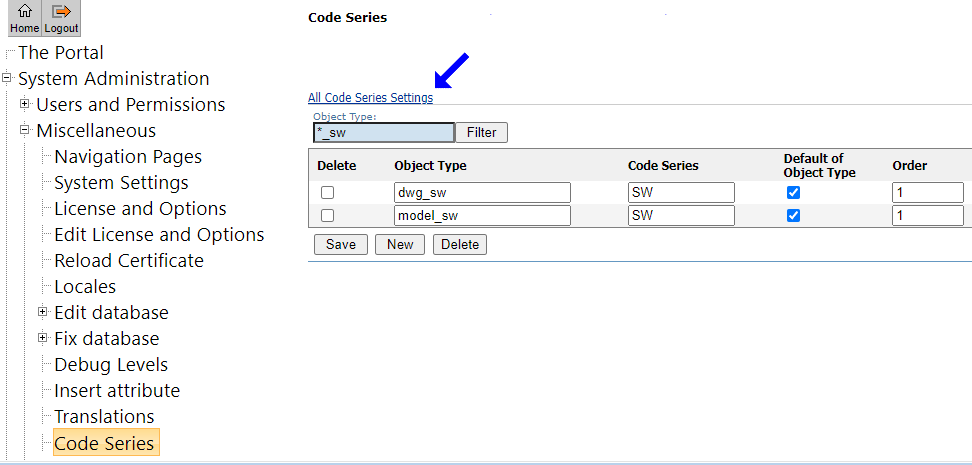

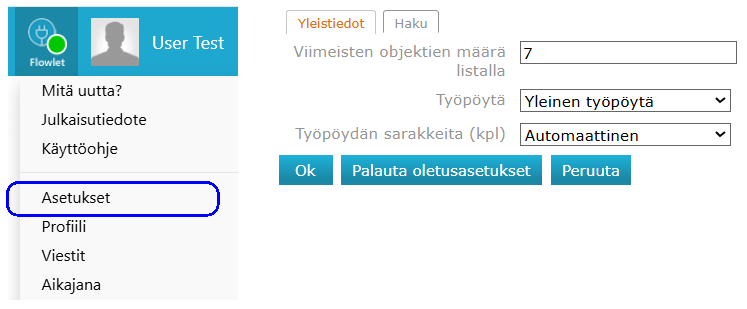

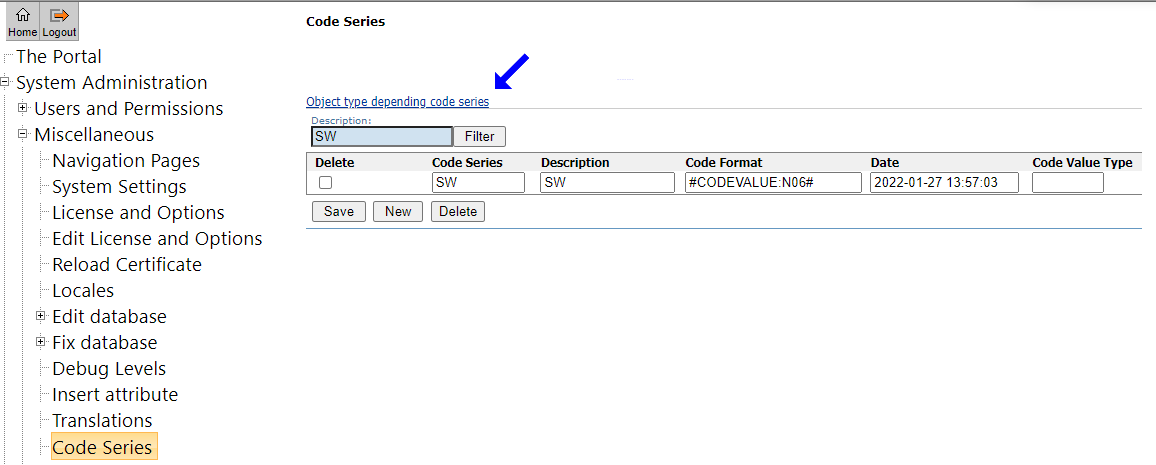

Alla on minimiasetukset SolidWorks-mallin ja -piirustuksen koodisarjoille. Voit muuttaa koodiasetussivua napsauttamalla nuolella osoitettua linkkiä.

Flow’n järjestelmäasetukset

Flow-pääkäyttäjä voi muuttaa Flow-portaalissa järjestelmäasetusten avainsanoja, jotka vaikuttavat Flow for SolidWorks -toimintaan. Avainsanat on kuvattu oheisessa taulukossa.
