Käyttöliittymä ja perustoiminnot

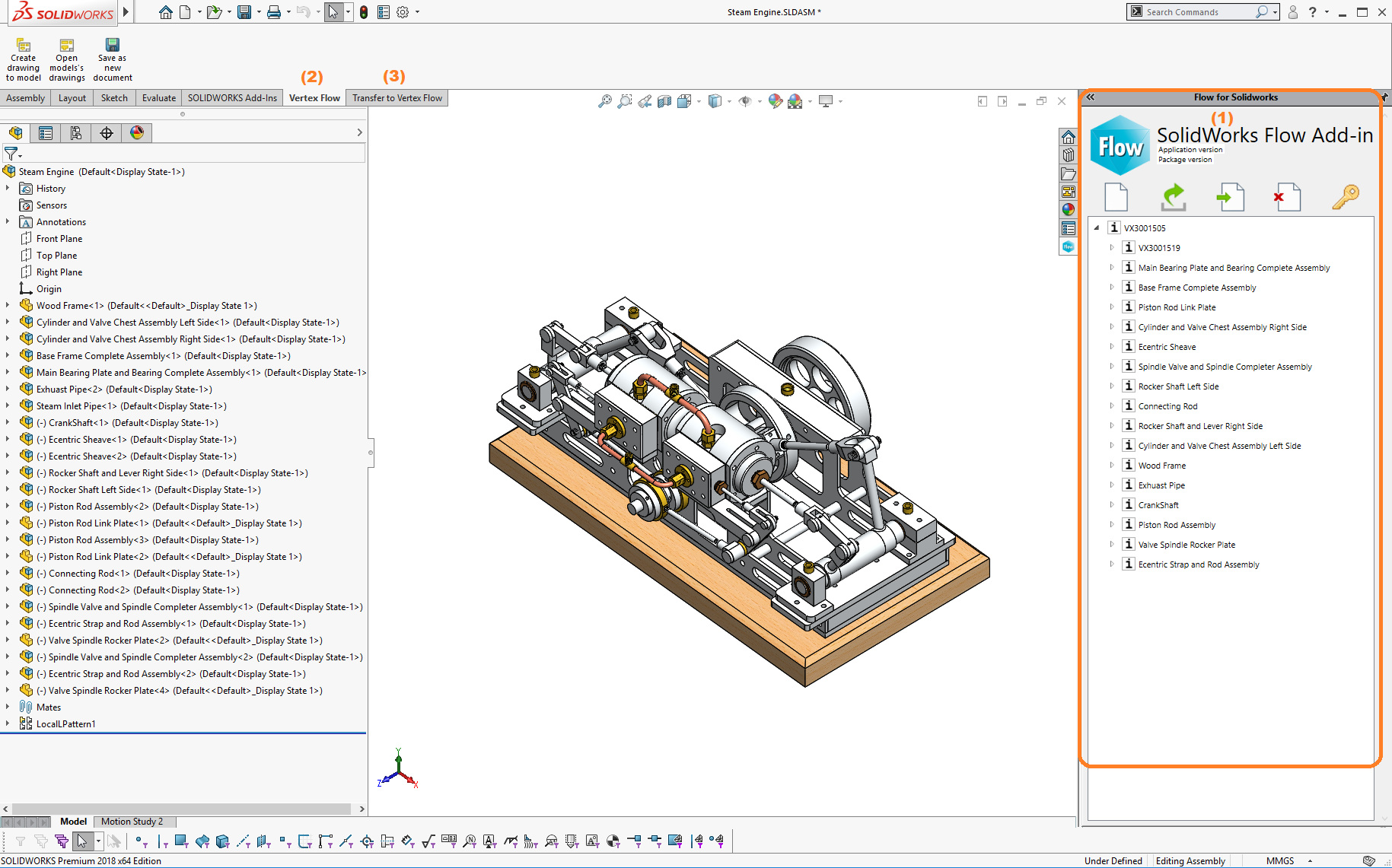

Task Panel (tehtäväpaneeli)

Seuraavat toiminnot ovat käytettävissä tehtäväpaneelissa:

Luo uusi Flow (Create new Flow): luo uuden Flow-objektin (osa, piirustus, kokoonpano).

Avaa Flow (Open Flow): avaa malleja, nimikkeitä tai piirustuksia Flow’sta katselua tai muokkausta varten.

Kirjaa sisään Flow’hun (Check in to Flow): palauttaa objektin Flow’hun; käyttäjä voi valita, säilytetäänkö varaukset (reservations) vai ei.

Peruuta muokkaus / uncheck (Uncheck from Flow): sulkee ja peruuttaa aktiivisen objektin. Tehdyt muutokset hylätään eikä niitä palauteta Flow’hun.

Flow login/logout: kirjaudu sisään tai ulos Flow’sta SolidWorksin käyttöliittymässä.

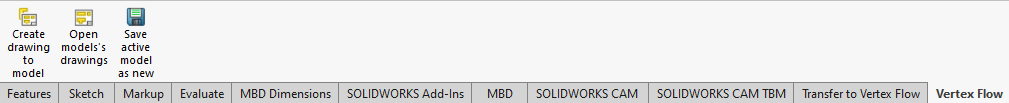

Vertex Flow -nauhavälilehti mallinnuksessa

Seuraavat toiminnot ovat käytettävissä Vertex Flow -nauhatyökalurivillä (2), kun olet malli-ikkunassa.

Lisätietoja: Mallinnusikkunan toiminnot

Luo piirustus mallille (Create drawing to model): luo uuden piirustuksen aktiiviselle mallille.

Avaa mallin piirustukset (Open model’s drawings): avaa malliin liittyvän piirustuksen.

Tallenna aktiivinen malli uutena (Save active model as new): tallentaa aktiivisen mallin Flow’hun uutena nimikkeenä ja osana.

Vertex Flow -nauhavälilehti piirustuksessa

Seuraavat toiminnot ovat käytettävissä Vertex Flow -nauhatyökalurivillä (2), kun olet piirustusikkunassa.

Osaluettelo Flow’sta (Bill of materials from Flow): lisää osaluettelon piirustukseen Flow’ssa ulos varatun nimikerakenteen perusteella. Päivittää taulukon, jos piirustuksessa on taulukko nimeltä FlowBOM; muuten luo uuden.

Osanumerot Flow’sta (Part number balloons from Flow): lisää osanumerot ja linkittää ne automaattisesti vastaaviin nimikerivin kohtiin. Huom: positioita muutetaan Flow’n selainkäyttöliittymässä.

Lisätietoja: Piirustusikkunan toiminnot

Päivitä otsikkokenttä (Update title block): päivittää otsikkokentän SolidWorksin Custom Properties -tietojen perusteella ja päivittää/luo revisiotaulukon, jos piirustuksessa on taulukko nimeltä FlowRevisionList. Muussa tapauksessa lisää uuden revisiotaulukon.

Lisätietoja mukautetuista ominaisuuksista: Käynnistysmääritykset ja järjestelmäasetukset

Vaihda piirustuspohja Flow’sta (Select new drawing sheet from Flow): vaihtaa piirustuspohjan valitsemalla uuden pohjan Flow’sta (luokitus swdrawingtemplate).

Vertex Flow -nauhavälilehti kokoonpanossa

Seuraavat toiminnot ovat käytettävissä Vertex Flow -nauhatyökalurivillä (2), kun olet kokoonpanoikkunassa.

Lisätietoja: Kokoonpanoikkunan toiminnot

Tallenna kokoonpanon komponentti uutena (Save assembly component as new): tallentaa valitun komponentin (osa tai alikokoonpano) Flow’hun uutena mallina ja nimikkeenä, ja haluttaessa korvaa vanhan uudella kokoonpanossa.

Päivitä nimikerakenteen massat (Update Flow item structure masses): päivittää koko nimikerakenteen massat oikeiksi.

Transfer to Vertex Flow -nauhavälilehti

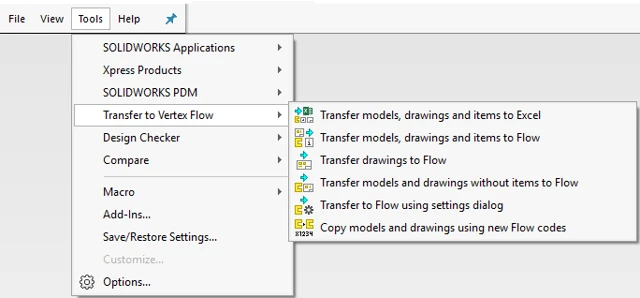

Siirtotoiminnot ovat käytettävissä Transfer to Vertex Flow -välilehdellä ja myös valikossa Tools > Transfer to Vertex Flow, kun malli tai piirustus ei ole aktiivinen.

Toimintoja käytetään SolidWorks-mallien ja -piirustusten siirtämiseen Flow’hun.

Lisätietoja: Siirrä CAD-tiedot Flow’hun

Komponentin lisääminen Flow’sta avattuun kokoonpanoon

1. Hae objekti Open Flow object -toiminnolla.

2. Vedä ja pudota se SolidWorksin kokoonpanoikkunaan.

3. Sijoita objekti kokoonpanoon.

Objektin haku

Hae objekti Flow’sta käyttämällä seuraavaa hakutoimintoa.

1. Käynnistä Open Flow object tehtäväpaneelista.

Hae millä tahansa kentällä (Search any field)

Hae mistä tahansa kentästä.

Hae objektikoodilla (Search object code)

Luokitushaku (Classification search)

Historia näyttää viimeksi käsitellyt objektit (Flow-selain tai lisäosa)
