Uuden materiaalin luominen tietokantaan
SolidWorks materiaalin voi linkittää Flow’n materiaaliin, mutta se ei ole pakollista. Jos linkitys tehdään, materiaalinimikkeen vaihto SolidWorkisssa päivittää automaattisesti osan ominaisuudet.
Näissä ohjeissa materiaali määritellään ensin SolidWorksissa ja sen jälkeen luodaan uusi materiaalinimike Flow’hun.
Ohjetta voi soveltaa myös tilanteessa, jossa Flow-nimike on jo luotu, mutta sitä ei ole linkitetty SolidWorks-materiaaleihin.

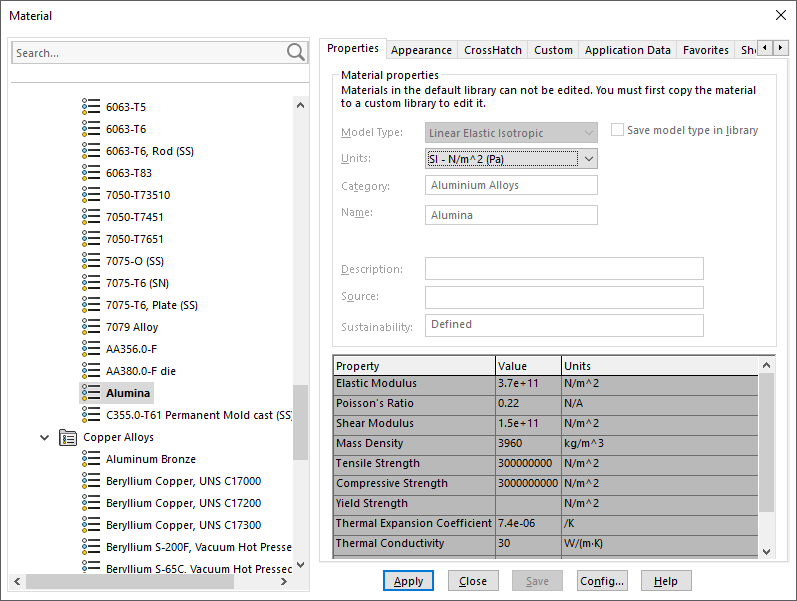

Materiaalin määrittely SolidWorksissa
Ennen seuraavaan vaiheeseen siirtymistä selvitä, mihin kansioon määritelty materiaali on tallennettu (esim. SOLIDWORKS DIN Materials) ja tarkista vastaava tiedostonimi.
Kansion nimi SolidWorksin materiaalikirjastossa → Vastaava materiaalitiedoston nimi
-
SOLIDWORKS DIN Materials → SolidWorks DIN Materials.sldmat
-
SOLIDWORKS Materials → solidWorks materials.sldmat
-
Custom Materials → Custom Materials.sldmat
Materiaalitiedostot löytyvät poluista:
-
C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\english\sldmaterials-
solidWorks materials.sldmat
-
SolidWorks DIN Materials.sldmat
-
-
C:\ProgramData\SOLIDWORKS\SOLIDWORKS <versio>\Custom Materials-
Custom Materials.sldmat
-
Materiaalin määrittely Flow’ssa
Materiaalin määrittely
Materiaalinimikkeen voi linkittää SolidWorks-materiaaleihin käyttämällä SW-lohkon Material-kenttää.
Material-kentän tieto, esim. solidWorks materials:Alumina, koostuu kahdesta osasta, jotka erotetaan kaksoispisteellä ::
-
materiaalitiedoston nimi ilman
.sldmat-päätettä -
materiaalin nimi kyseisessä tiedostossa (sama kuin SolidWorksin materiaalikirjastossa)

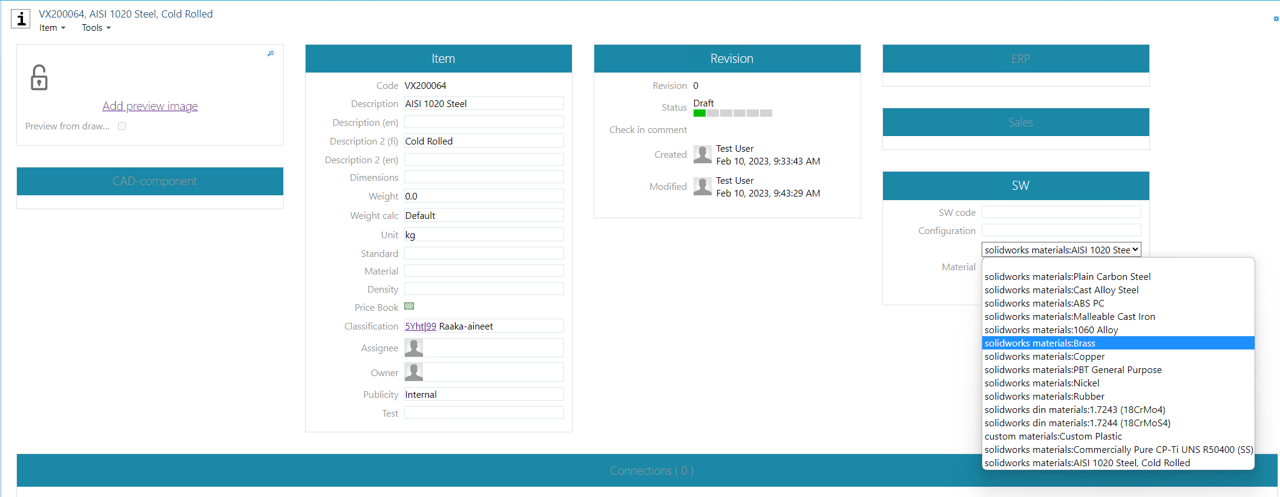

Ennen uuden materiaalinimikkeen luomista varmista, että löydät tarvittavan materiaalin SW-lohkon materiaalivalintalistasta.
Jos materiaalia ei löydy valintalistasta, järjestelmänvalvojan täytyy määritellä se ensin portaalissa:

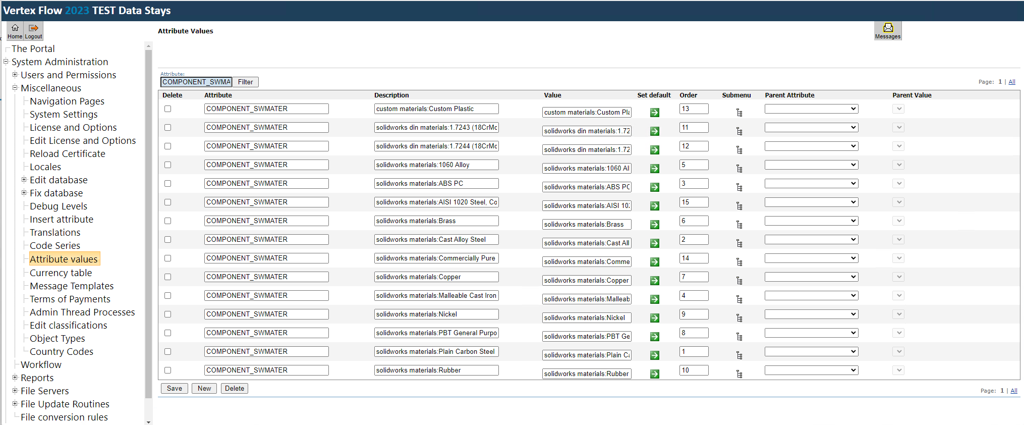

Portal → System Administration → Miscellaneous → Attribute values
-
Attribute:
COMPONENT_SWMATER -
Description:
[materiaalitiedoston nimi ilman .sldmat]:[materiaalin nimi] -
Value: sama kuin Description
-
Order: järjestys valintalistassa
Varmista, että tiedostonimi ja materiaalin nimi ovat täsmälleen oikein eikä mukana ole ylimääräisiä välilyöntejä.
Materiaalinimikkeen luominen
-
Luo uusi materiaalinimike Flow’hun käyttöliittymässä.
-

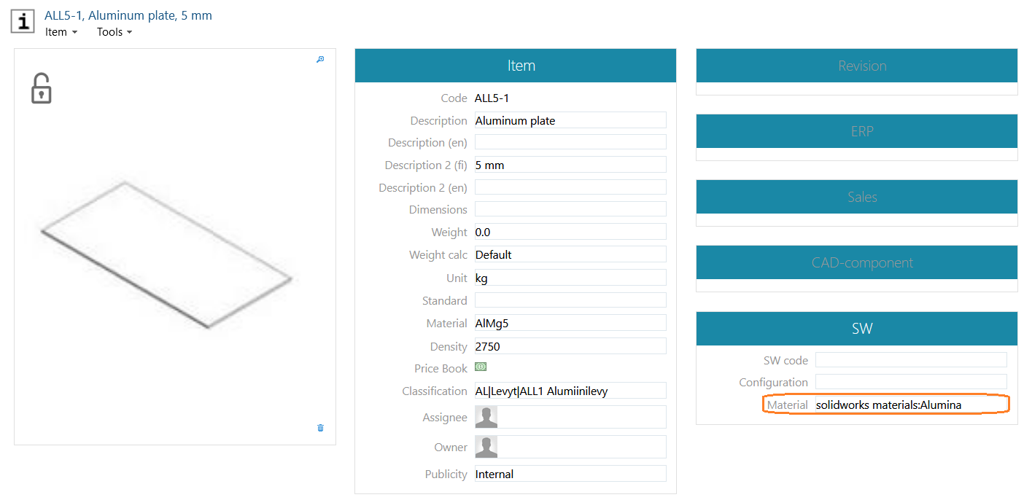

Linkitä materiaali SolidWorks-materiaaliin SW-lohkon Material-kentällä (
COMPONENT_SWMATER).
Materiaalin määrittäminen osalle
-
Käynnistä Open Flow object -komento.
-
Hae Flow’sta sopivat materiaalinimikkeet.
-
Vedä ja pudota materiaalinimike selainikkunasta (browser) SolidWorksin mallin ikkunaan.
-

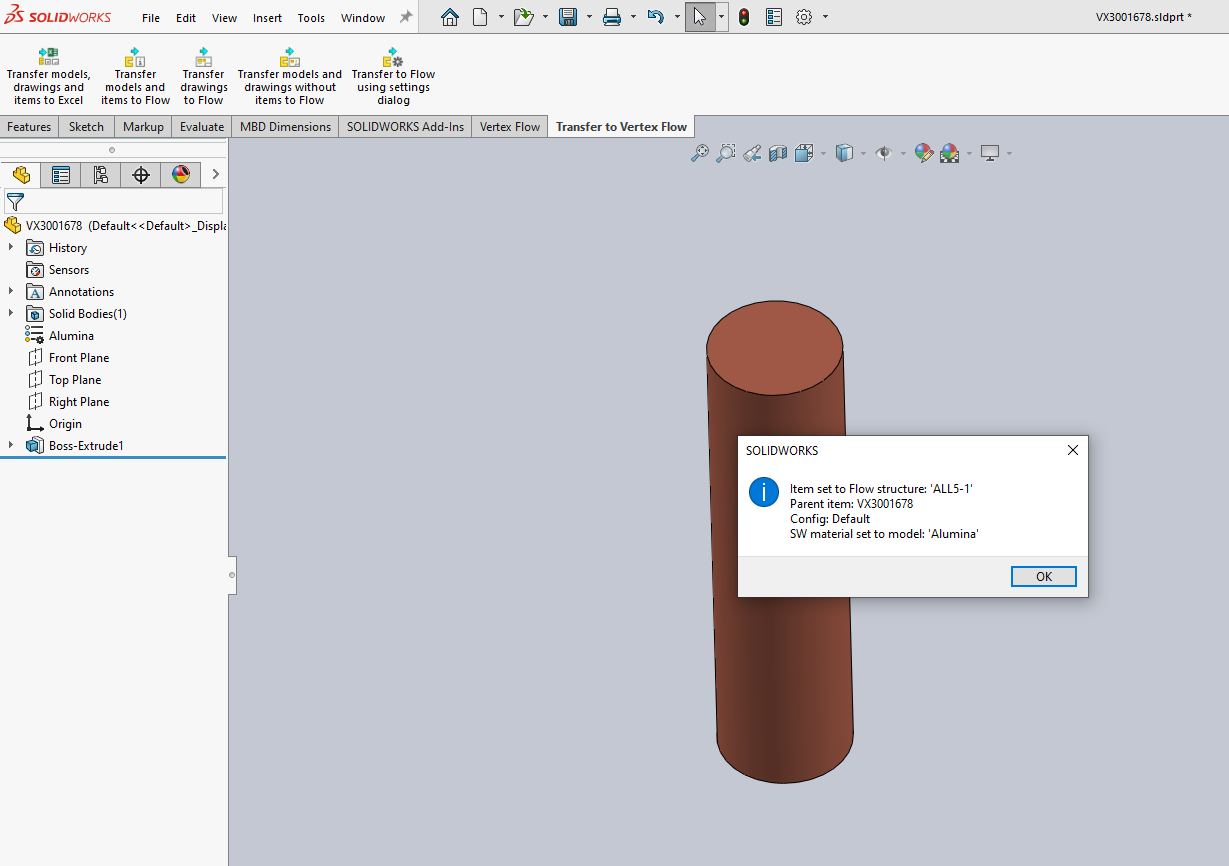

SolidWorks ilmoittaa uudesta materiaalista valintaikkunalla.
-
Tallenna malli, jotta muutokset päivittyvät Flow’n ja SolidWorksin nimikerakenteisiin.
