Yhteydet
Eri Flow-objektien välille on mahdollista luoda yhteyksiä. Kun tämä tehdään systemaattisesti, toisiinsa liittyvät objektit on helppo löytää.
CAD-objektit
Flow for SolidWorks luo automaattisesti yhteydet toisiinsa liittyvien CAD-objektien välille. Nämä yhteydet ovat pakollisia ja edellytys Flow for SolidWorks -lisäosan oikealle käytölle. Flow for SolidWorks luo yhteydet seuraavien objektien välille:
-

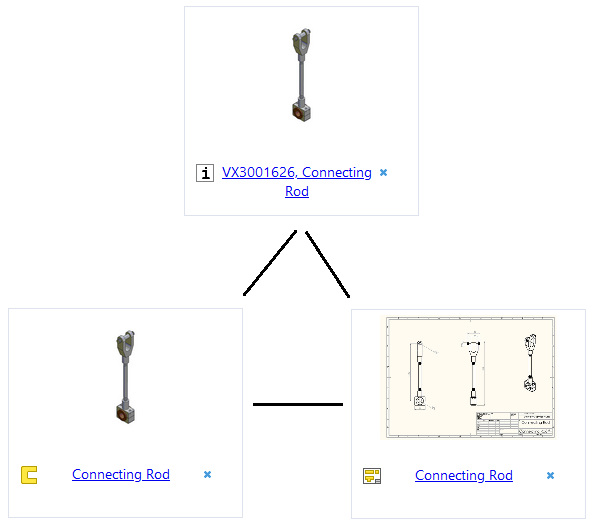

nimikkeen ja siihen liittyvän mallin välille
-
nimikkeen ja siihen liittyvän piirustuksen välille
-
mallin ja siihen liittyvän piirustuksen välille
Muut Flow-objektit
Voit liittää CAD-objekteihin myös muita Flow-objekteja käsin. Esimerkiksi voit liittää nimikkeen siihen liittyvään projektiin, tuotteeseen, asiakkaaseen, dokumenttiin, muutokseen (change object) jne.
Yhteyksien luonti tehdään Flow’n käyttöliittymässä.
Yhteyden liittäminen tuotteeseen tai projektiin voidaan tehdä myös objektin Flow check-in -toiminnon yhteydessä.
Lisätietoja Flow-objektien linkittämisestä löytyy Flow-dokumentaatiosta.

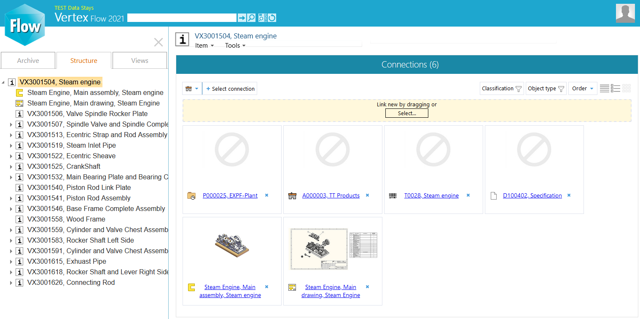

Yhteydet Vertex Flow’n käyttöliittymässä
SolidWorks-kentät Flow’ssa
Vertex Flow’n nimikekortilla on joitakin SolidWorksiin liittyviä kenttiä. Niiden käyttö on kuvattu alla.
|
Kenttä |
Käyttö |
|---|---|
|
SW code |
Kohdistaa SolidWorks-kokoonpanon osat Flow-nimikkeisiin |
|
Configuration |
Määrittää, mikä liittyvän mallin konfiguraatio kuvaa nimikkeen geometriaa |
|
Material |
Linkittää Flow’n materiaalinimikkeen SolidWorksin materiaalikirjaston materiaaliin |

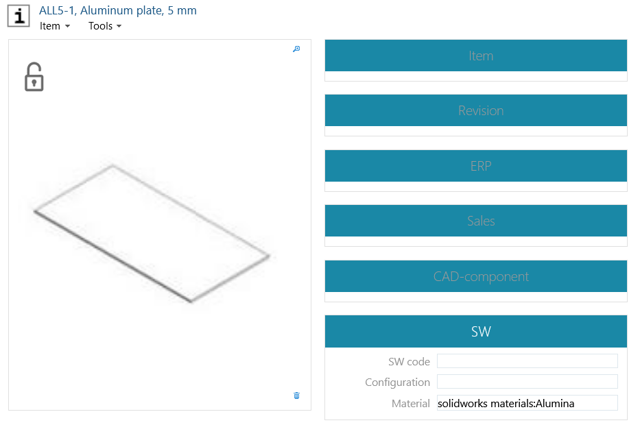

SolidWorks-kentät Flow’n käyttöliittymässä
