Luo konfiguraatio malliin

Luo konfiguraatio osamalliin

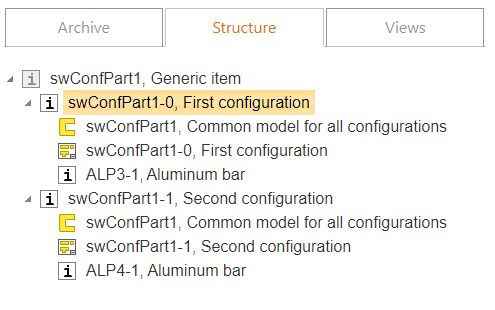

Alla on esimerkki Flow’n rakenteesta.


Tässä esimerkissä osamalli määrittää kaksi nimikettä: swConfPart1-0 ja swConfPart1-1. Ensimmäisellä on Flow’n nimikerakenteessa materiaalina ALP3-1 ja toisella ALP4-1. Molemmilla nimikkeillä on omat piirustuksensa. Konfiguraatiot voivat erota myös esimerkiksi geometrian tai jonkin muun ominaisuuden osalta kuten tavallisissa SolidWorks-konfiguraatioissa.

Koodia ei ole pakko päättää konfiguraationumerolla (esim. swConfPart1-0) kuten esimerkissä. Voit käyttää mitä tahansa juoksevia numeroita, esimerkiksi: VX3001234, VX3001235…

Geneerinen nimike swConfPart1 ei ole pakollinen eikä sitä voi käyttää osana Flow’n rakennetta tai SW-kokoonpanoa, mutta se auttaa näkemään saatavilla olevat varianttinimikkeet swConfPart1-0 ja swConfPart1-1. swConfPart1-nimikkeen symboli muuttuu harmaaksi, kun täytät varianttikentät nimikerakenteessa ja palautat (check-in) ylänimikkeen.

Kolme vaihetta konfiguraatioiden luomiseen ja Flow-nimikkeiden linkittämiseen niihin

1) SolidWorks-käyttöliittymässä

  • Luo ensimmäinen Flow-varianttinimike swConfPart1-0 ja osamalli swConfPart1 toiminnolla Create a new Flow object.

  • Selain/Browser: vedä materiaalinimike ALP3-1 osamalliin.

  • Luo piirustus swConfPart1-0 mallille.

  • Lisää malliin uusi konfiguraatio nimeltä conf1 SolidWorksin Configurations-välilehdellä.

  • Tee check-in kaikille Flow’hun.


2) Flow’ssa

  • Hae nimike swConfPart1-0.

  • Aseta metatiedot nimikkeelle swConfPart1-0: SW configuration = Default.

  • Kopioi nimike swConfPart1-0 → swConfPart1-1: item → copy.

  • Aseta uuden nimikkeen metatiedot: SW configuration = conf1.

  • Linkitä uusi nimike kaikkien konfiguraatioiden yhteiseen malliin: swConfPart1.

  • Linkitä uusi nimike piirustukseen, jos kaikilla konfiguraatioilla on yhteinen piirustus: swConfPart1-0.

  • Luo geneerinen nimike swConfPart1 ja lisää sen rakenteeseen nimikkeet swConfPart1-0 ja swConfPart1-1. Lisätietoa geneeristen nimikkeiden luomisesta löytyy Flow-dokumentaatiosta.

  • Määritä geneerisen nimikkeen swConfPart1 rakennerivit varianteiksi 0 ja 1.

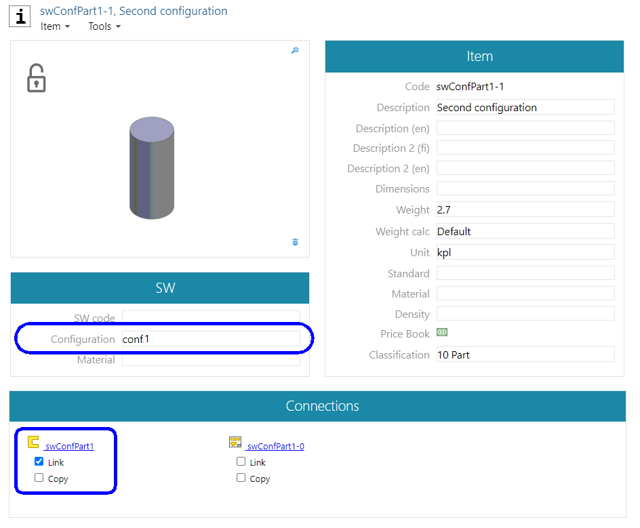

Aseta ConfPart1-1-nimikkeen metatiedot.

Jos osaan on luotu useita konfiguraatioita ja Flow’n konfiguraatiokenttä on tyhjä, ohjelma käyttää oletuskonfiguraatiota, kun osa lisätään kokoonpanoon.

3) SolidWorks-käyttöliittymässä

  • Avaa nimike swConfPart1-1 ja sen malli.

  • Selain/Browser: vedä materiaalinimike ALP4-1 osamalliin.

  • Luo piirustus swConfPart1-1 mallille, jos konfiguraatioilla ei ole yhteistä piirustusta.

  • Tee check-in kaikille Flow’hun.


Luo konfiguraatio kokoonpanomalliin

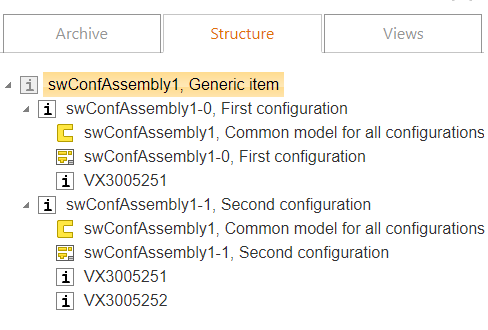

Tässä esimerkissä kokoonpanomalli määrittää kaksi nimikettä: swConfAssembly1-0 ja swConfAssembly1-1. Ensimmäisessä on Flow’n nimikerakenteessa yksi osa VX3005251, ja toisessa kaksi osaa VX3005251 ja VX3005252. Molemmilla nimikkeillä on omat piirustuksensa.

Koodia ei ole pakko päättää konfiguraationumerolla (esim. swConfAssembly1-0) kuten esimerkissä. Voit käyttää mitä tahansa juoksevia numeroita, esimerkiksi: VX3001234, VX3001235…

Geneerinen nimike swConfAssembly1 ei ole pakollinen eikä sitä voi käyttää osana Flow’n rakennetta tai SW-kokoonpanoa, mutta se auttaa hallitsemaan saatavilla olevia varianttinimikkeitä swConfAssembly1-0 ja swConfAssembly1-1. swConfAssembly1-nimikkeen symboli muuttuu harmaaksi, kun täytät varianttikentät nimikerakenteessa ja palautat (check-in) ylänimikkeen.

Kolme vaihetta konfiguraatioiden luomiseen ja Flow-nimikkeiden linkittämiseen niihin

1) SolidWorks-käyttöliittymässä

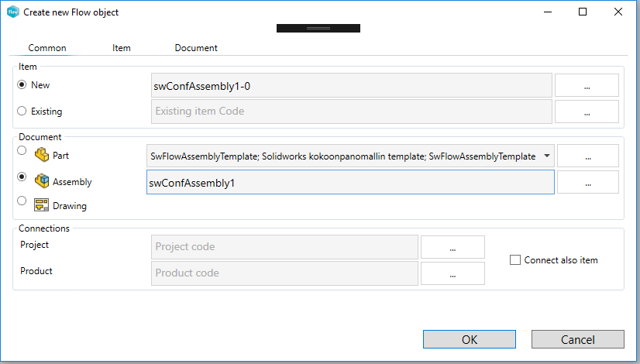

  • Luo ensimmäinen Flow-varianttinimike swConfAssembly1-0 ja kokoonpanomalli swConfAssembly1.

  • Lisää nimikkeet VX3005251 ja VX3005252 kokoonpanoon.

  • Luo piirustus swConfAssembly1-0 mallille.

  • Lisää malliin uusi konfiguraatio nimeltä conf1 SolidWorksin Configurations-välilehdellä.

  • Tee check-in kaikille Flow’hun.


2) Flow’ssa

  • Aseta metatiedot nimikkeelle swConfAssembly1-0: SW configuration = Default.

  • Kopioi nimike swConfAssembly1-0 → swConfAssembly1-1.

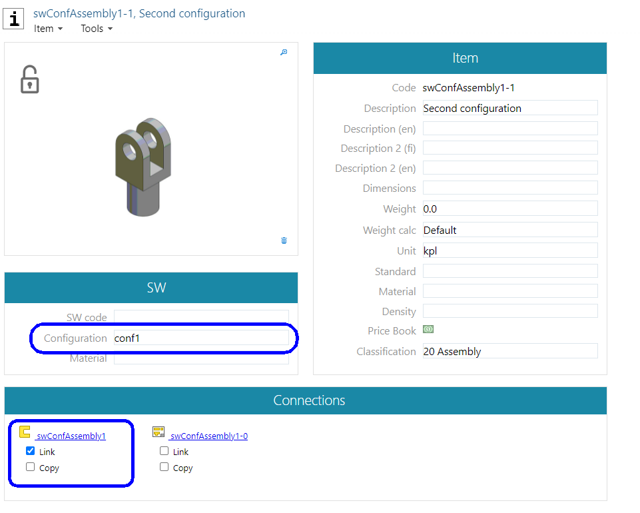

  • Aseta uuden nimikkeen metatiedot: SW configuration = conf1.

  • Linkitä uusi nimike kaikkien konfiguraatioiden yhteiseen malliin: swConfAssembly1.

  • Linkitä uusi nimike piirustukseen, jos kaikilla konfiguraatioilla on yhteinen piirustus: swConfAssembly1-0.

  • Luo geneerinen nimike swConfAssembly1 ja lisää sen rakenteeseen nimikkeet swConfAssembly1-0 ja swConfAssembly1-1. Lisätietoa geneeristen nimikkeiden luomisesta löytyy Flow-dokumentaatiosta.

  • Määritä swConfAssembly1-nimikkeen rakennerivit varianteiksi 0 ja 1.


3) SolidWorks-käyttöliittymässä

  • Avaa nimike swConfAssembly1-1 ja malli.

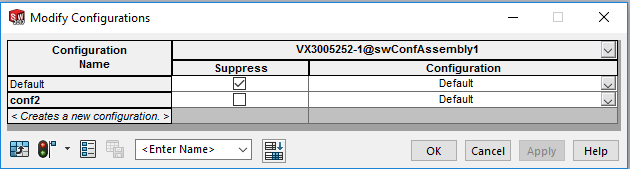

  • SolidWorksin Configure Component -valintaikkunassa: aseta malli VX3005252 suppress-tilaan oletuskonfiguraatiossa (Default).

  • Luo piirustus swConfAssembly1-1 mallille, jos konfiguraatioilla ei ole yhteistä piirustusta.

  • Tee check-in kaikille Flow’hun.
