Lisää perustusten runko -kuva-mallipari

Ohjelmiston vakiotoimitukseen sisältyvissä template-projekteissa on kuva-mallipari "Perustus, runko". Asiakaskohtaisissa template-projekteissa kuva-malliparia ei välttämättä ole. Kuva-mallipari on kuitenkin tarpeen, jos haluat asettaa perustukset näkyviin runkomallissa. Lisää kuva-mallipari template-projekteihin tarvittaessa. Voit lisätä kuva-malliparin myös yksittäiselle projektille.


Tee uusi kuva-mallipari


  1. Avaa template-projekti.


  2. Avaa projektin dokumenttiselain.

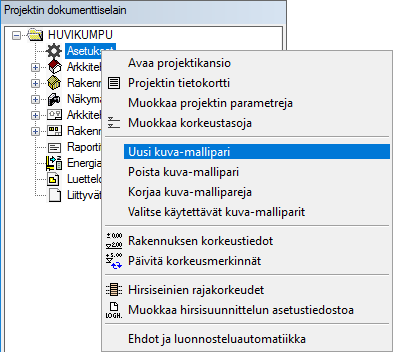

  3. Napsauta Asetukset hiiren oikealla painikkeella, ja valitse Uusi kuva-mallipari.



  4. Tee seuraavat valinnat:

    • 2D-piirustus: fnd.vxp

    • 3D-malli: FRAMING.vxm

    • Kuvaus: Perustus, runko

    • Parametriryhmä: PERUSTUS


  5. Hyväksy OK-painikkeella.

Aseta kuva-malliparille järjestysnumero

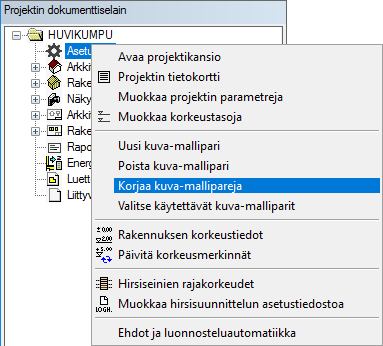

  1. Napsauta Asetukset hiiren oikealla painikkeella, ja valitse Korjaa kuva-mallipareja.



  2. Siirry äsken lisäämäsi kuva-malliparin riville (viimeinen rivi).

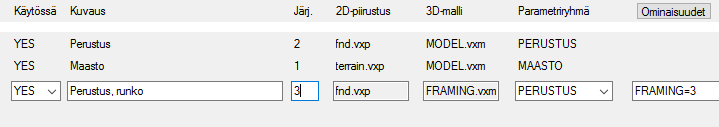

  3. Täydennä seuraavat tiedot:

    • Anna Järj. -kenttään järjestysnumero. Jos esimerkiksi perustusten kuva-malliparin järjestysnumero on 2, anna perustusten rungon kuva-malliparin järjestysnumeroksi 3.

    • Tarkista, että Käytössä-kentän arvo on YES.

    • Lisää Perustus -kuva-malliparin (numero 2) Ominaisuudet kenttään rungon -kuva-malliparia vastaava nro. Tässä tapauksessa 3 eli FRAMING=3.




  4. Hyväksy OK-painikkeella.

 Aseta perustukset näkyviin runkomallissa


  1. Valitse perustukset. Valitse yksi perustusseinä, ja paina sen jälkeen Ctrl+A.

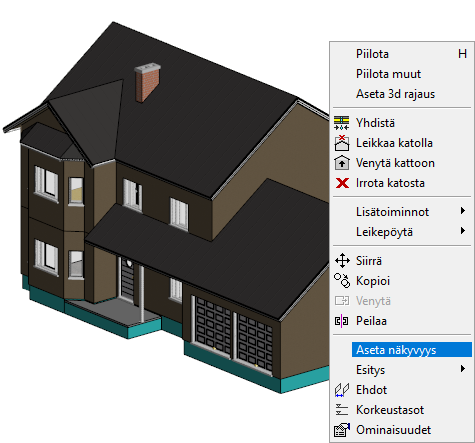

  2. Avaa tilannekohtainen valikko hiiren oikealla painikkeella, ja valitse Aseta näkyvyys.

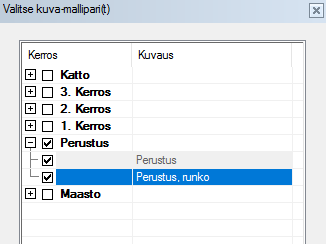

  3. Valitse kuva-mallipari Perustus, runko, ja hyväksy OK-painikkeella.

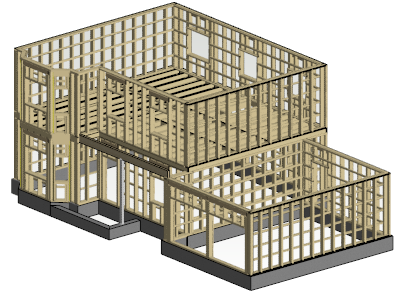

    Perustukset näkyvät nyt myös runkomallissa.
