Merkitse poikkeavat osat mallissa

Voit merkitä irto-osat ja manuaalisesti asennettavat osat sekä ylipitkät osat havaintovärillä mallissa. Huomioi ennen merkkausta, että kyseiset osat ovat näkyvissä eivätkä ole esimerkiksi toisen osan sisällä.

1. Aktivoi malli-ikkuna, jossa osat näkyvät.
2. Valitse työkalunauhasta

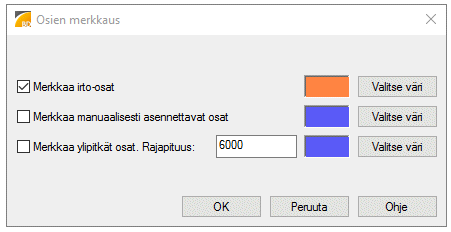

   Osien merkkaus
3. Valitse jokin seuraavista:

   • Merkkaa irto-osat
   • Merkkaa manuaalisesti asennettavat osat
   • Merkkaa ylipitkät osat. Anna Rajapituus, jonka ylittävät osat merkitään.



4. Valitse osille merkkausväri napsauttamalla Valitse väri.

5. Hyväksy OK-painikkeella.

Ylipitkien osien oletusrajapituus on määritetty järjestelmän asetuksissa BDSXX-avainsanaryhmässä avainsanalla oversize_piece_length_limit.
