Mallien ja piirustusten automaattinen numerointi
Teollisuudessa mallit ja piirustukset yksilöidään yleensä numerolla, ei nimellä. Saat uusille malleille ja piirustuksille numerot helposti ottamalla käyttöön automaattisen numeroinnin. Tässä osiossa kerrotaan ohjeet numeroinnin käyttöönottoon.
Kopioi apuohjelmat

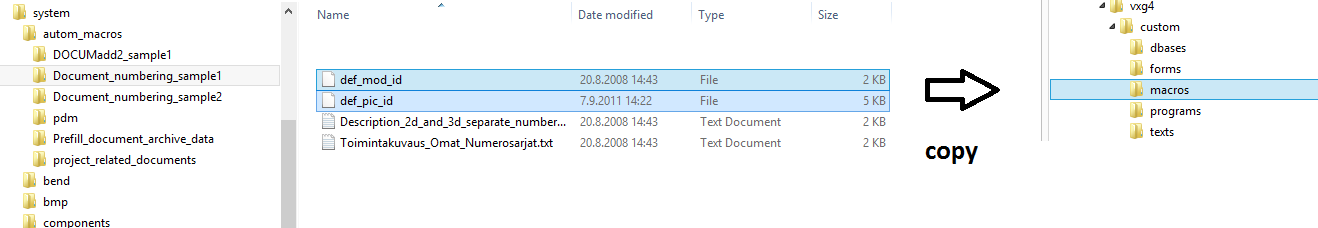

Avaa tiedostonhallintaan asentamasi Vertex G4:n system- kansio. Paikallisessa asennuksessa se on yleensä \vxg4\system, verkkoasennuksessa ...\verkkoserver\vxg4_srv\system. Avaa täältä kansio "autom_macros\document_numbering_sample1". Kopioi sieltä kaksi tiedostoa, "def_mod_id" ja "def_pic_id" asennuksesi custom\macros- kansioon.
![](../__attachments/34490705/autonumber1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Määritä tunnussarjat

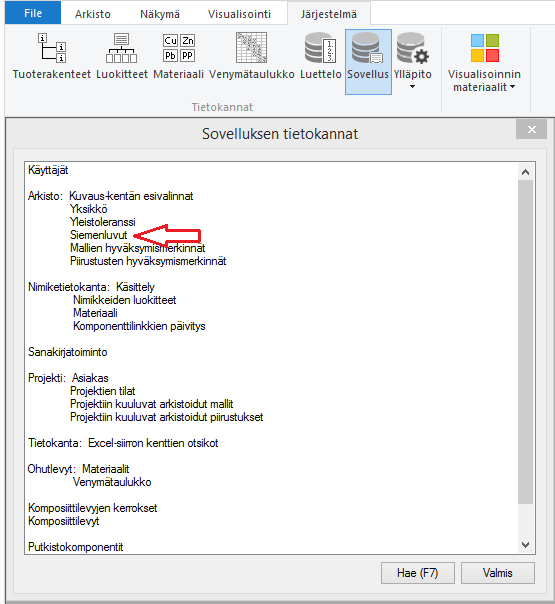

Käynnistä Vertex G4 ja avaa Järjestelmä- välilehdeltä "Sovellus" ja sieltä "Siemenluvut":
![](../__attachments/34490705/autonumber2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

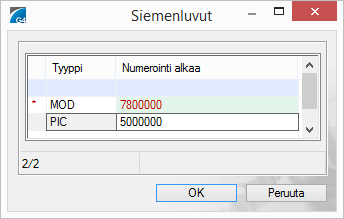

Aseta malleille ja piirustuksille kummallekin oma numerosarja. Itsenäiset, ilman mallia tehtävät piirustukset saavat tunnuksen "PIC"- riviltä, mallit "MOD"- riviltä. Malleista tehtävät piirustukset saavat saman tunnuksen kuin mallilla, ja toisesta piirustuksesta eteenpäin tunnuksen loppuun tulee "-N", missä N on piirustuksen järjestysnumero. Esim: jos mallin tunnus on P20000, siitä tehdyt piirustukset ovat P20000, P20000_2, P20000_3 jne.
Kun nyt perustat uuden dokumentin, voit hakea seuraavan vapaan numeron "Hae"- toiminnolla tunnuksen oikealta puolelta.
Voit edelleen antaa tunnuksen myös käsin,numerointiautomatiikan ohittaen.
