Vyörytetty osanumerointi piirustuksessa

Osanumeroi kokoonpanot vyörytettynä

Perinteinen osanumerointi ei anna mahdollisuutta lisätä osanumeromerkintöjä alikokoonpanolle. Nyt voit numeroida kokoonpanon hierarkisesti halutessasi.

Vyörytetty osanumerointi piirustuksessa

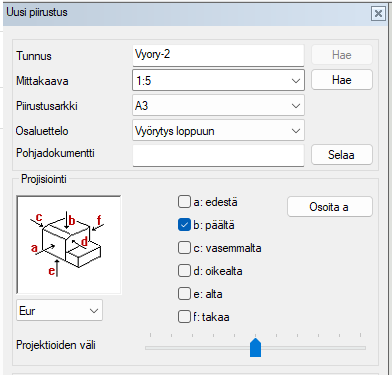

Kun olet lisännyt osanumerot kokoonpanon osille ja aliosille, voit valita vyörytyksen piirustusta muodostettaessa.

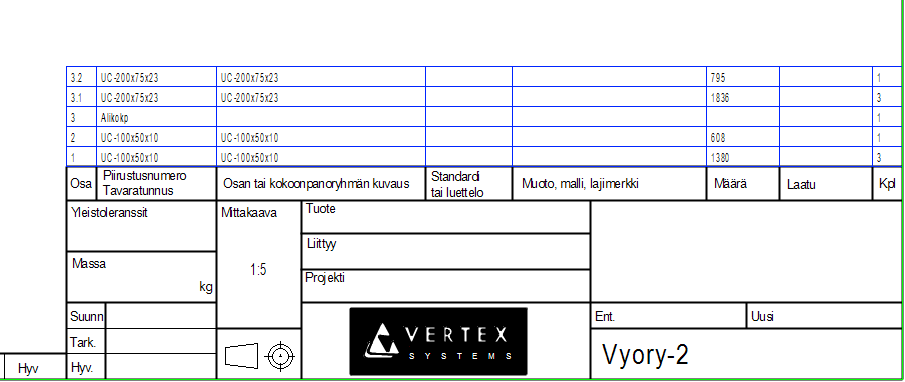

Piirustuksen osaluettelo vyörytetään, ja osanumeropalloissa näytetään myös pistenotaatiolla esitetyt osat.

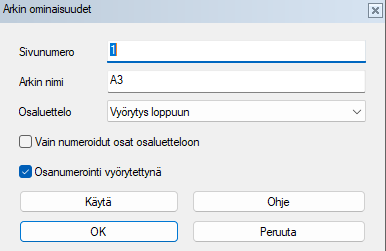

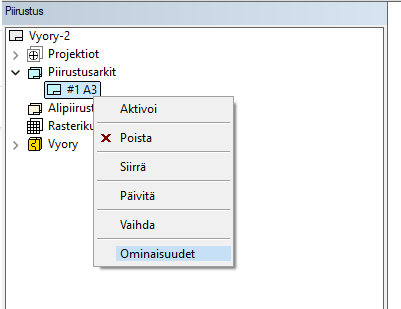

Mikäli haluat vaihtaa vyörytystapaa, voit mennä piirustuspuun “Piirustusarkit”-kohtaan ja valita arkin ominaisuuksista vyörytystavan.

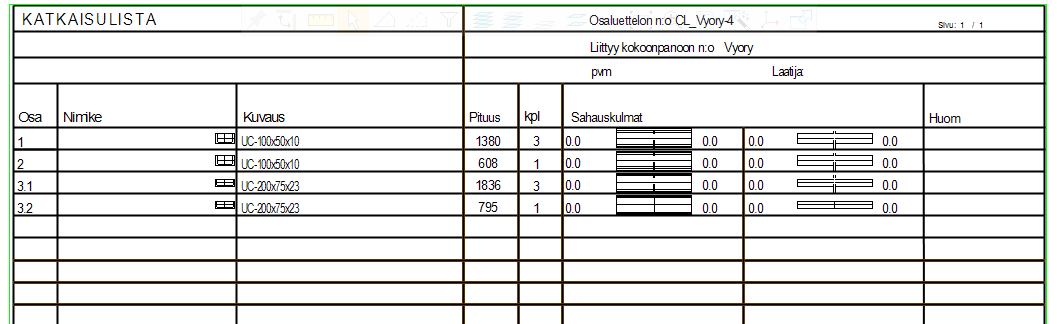

Päivittyvä kuvallinen katkaisulista vyörytettynä

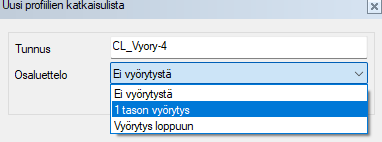

Tehdessäsi päivittyvää katkaisulistaa sinulta kysytään, vyörytetäänkö katkaisulista. Halutessasi vaihtaa vyörytystapaa, sinun tulee poistaa katkaisulista ja luoda se uudelleen.


Numeroi osat hierarkisesti piirustuksessa

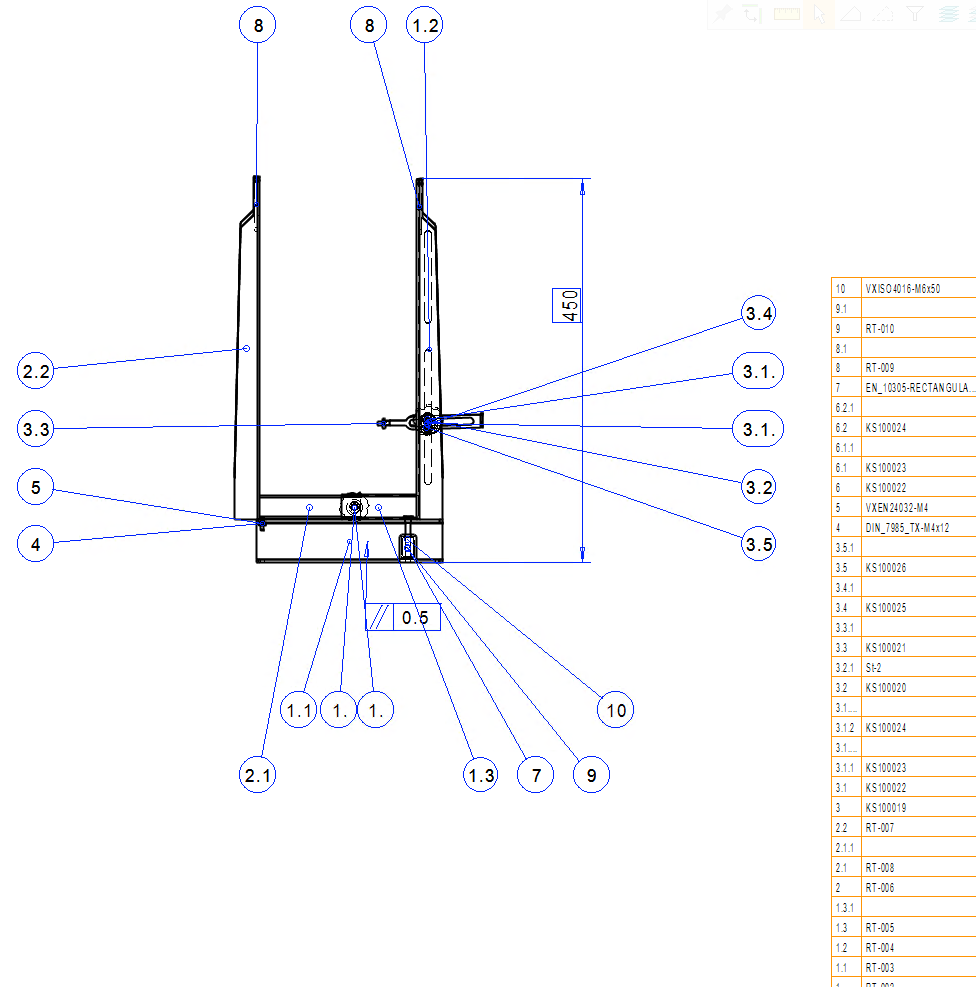

Kun olet kerännyt hierarkisen osaluettelon, voit lisätä pistenotaatiolla myös osanumeropallot piirustukseen.
