Korkomerkintä

Voit lisätä korkomerkinnän malliin ja piirustukseen

Voit lisätä korkomerkinnän malliin MBD-välilehdeltä. Voit vaikuttaa merkinnän muotoon ja sen näkyvyyteen piirustuksessa.

Korkomerkinnän lisääminen mallissa

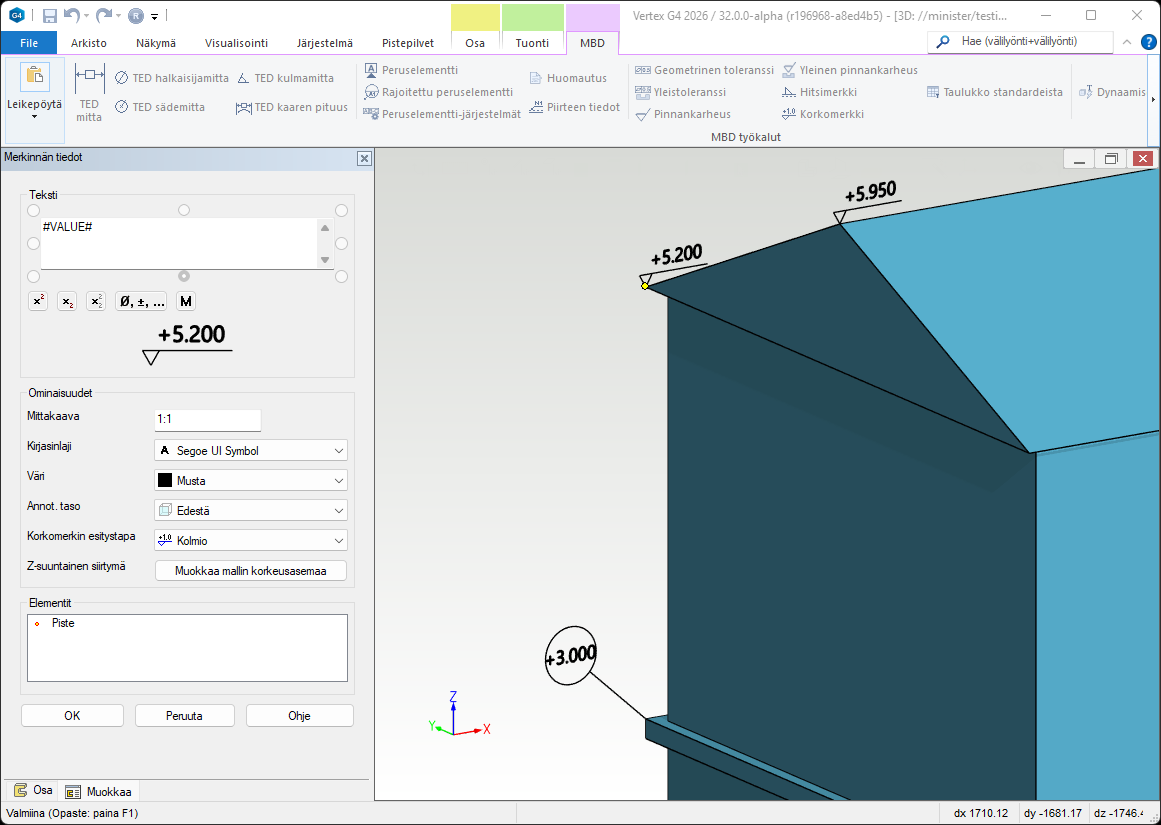

MBD-välilehdellä oleva toiminto “korkomerkki” sijoittaa korkomerkinnän malliin. Voit valita korkomerkinnälle joko ympyrämäisen esitystavan, kolmion tai käänteisen kolmion. Merkintä piirretään myös piirustukseen tällä tavalla. Merkinnät noudattavat samoja annotaatiotasotoimintoja kuin muutkin MBD-merkinnät.

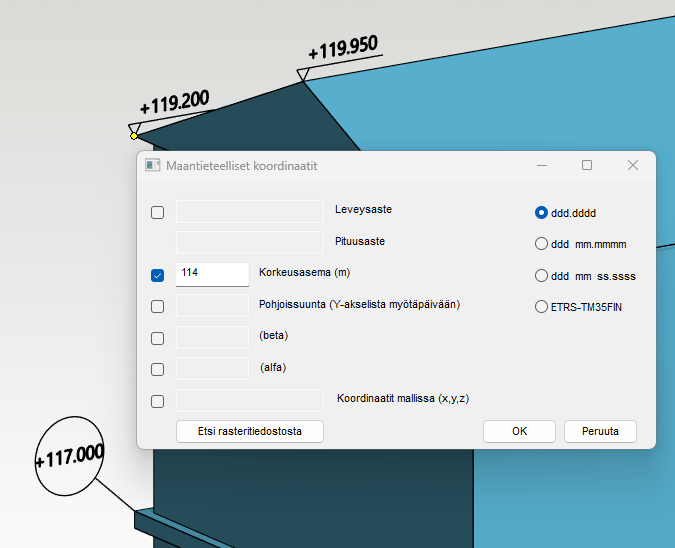

Mikäli malli ei ole oikeassa maantieteellisessä sijainnissaan, voit painaa painiketta “Muokkaa mallin korkeusasemaa”, jolloin sinulle aukeaa oheinen keskusteluikkuna, jossa voit antaa mallin origon sijainnin merenpinnasta. Tässä tapauksessa syötetty 114m lisätään mallin todelliseen korkeusasemaan origosta laskien, kuten kuvassa.
