Vapaa leikkaus piirustuksissa

Tee vapaamuotoisia leikkaavia muotoja kokoonpanon piirustuksissa

Voit muodostaa helposti leikattuja projektioita räjäytyskuvannoissa sekä isometrisissä projektioissa. Saat myös leikkaavan muodon varioitumaan kappaleen muodonmuutosten yhteydessä. Tämä mahdollistaa entistä monipuolisempien leikkausprojektioiden muodostamisen.

Kuinka muodostat leikkaavan työkalun kokoonpanomallissa?

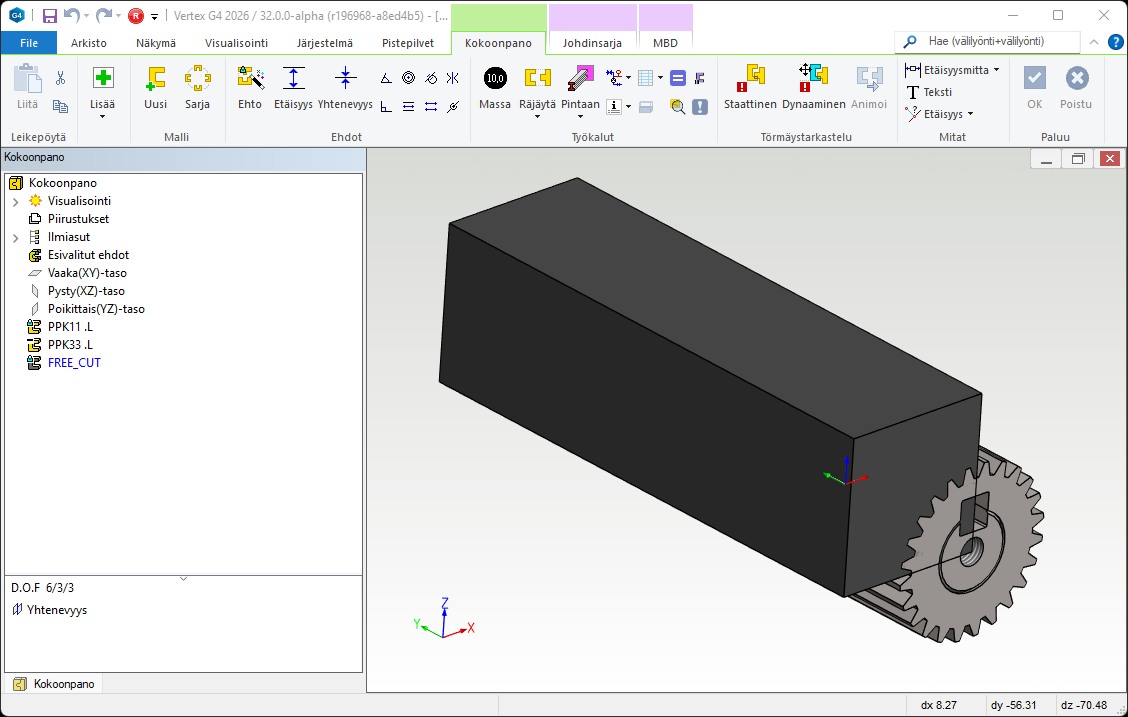

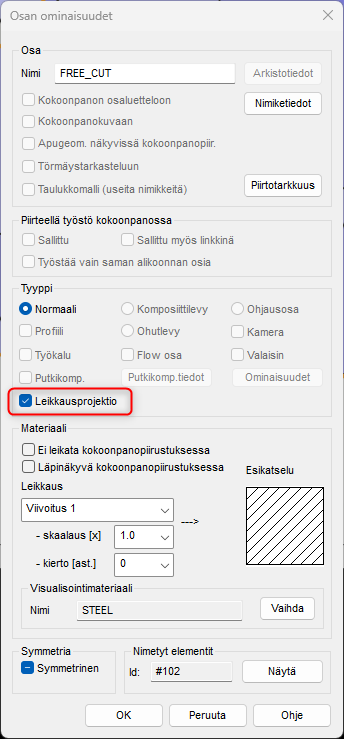

Mallinna kokoonpanoon osa, jonka ominaisuuksiksi asetat “Leikkausprojektio”. Voit käyttää osan mallintamisessa kaikkia normaaleja mallinnustyökaluja.

Voit mallintaa useita vapaaleikkaus-työkaluja tai asetella niitä eri ilmiasuihin piirustuksen vaatimien projektioiden toteuttamiseksi.

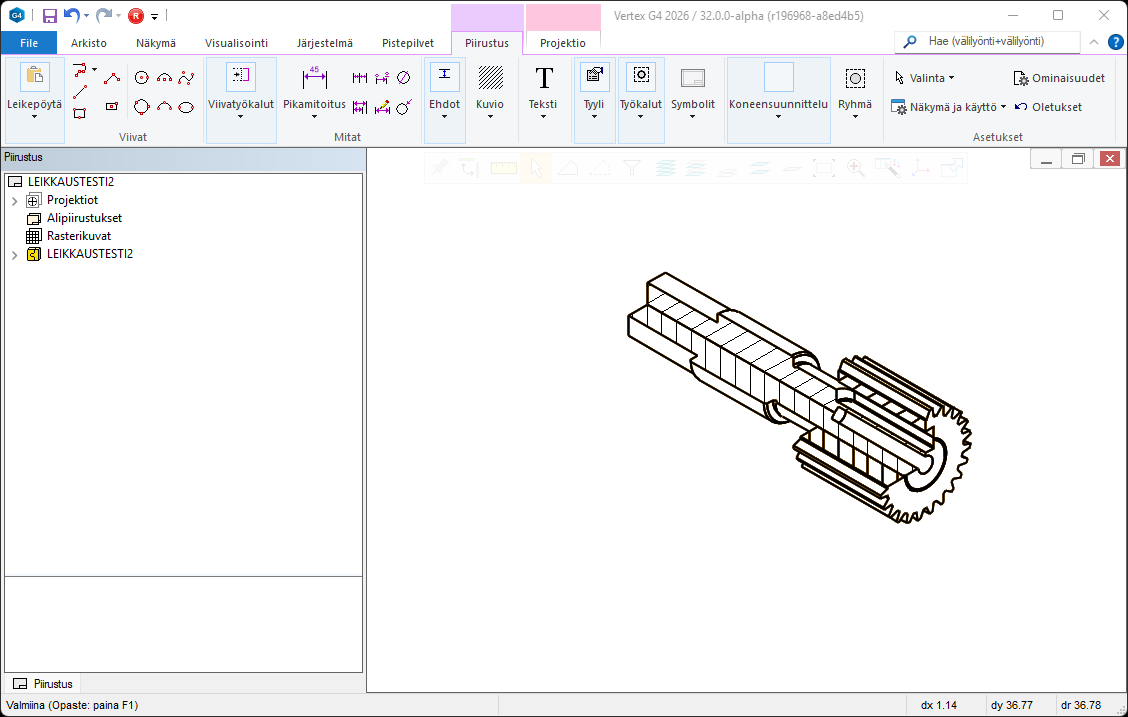

Aktivoi projektion leikkaus piirustuksessa

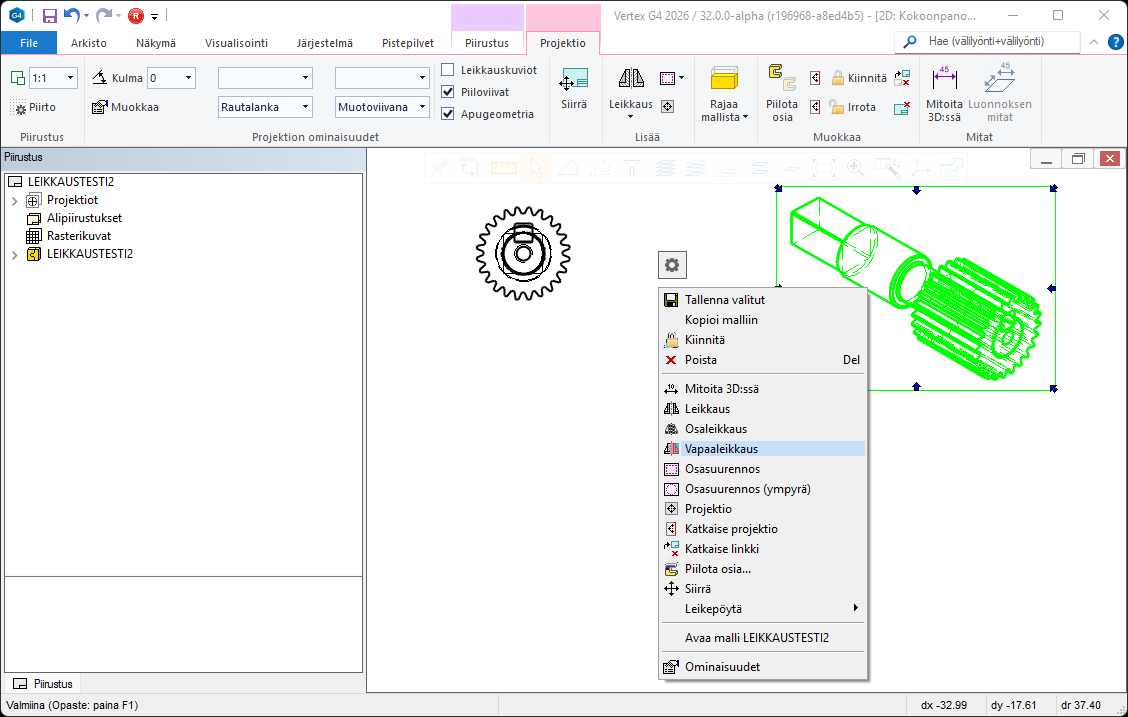

Tee ensin projektio haluamastasi suunnasta ja valitse tilannekohtaisesta valikosta “Vapaaleikkaus”. Tämän jälkeen ohjelma työstää mallin pinnat ja saat haluamasi leikkauksen piirustukseen.
