Arkiston tuonti toisesta järjestelmästä

Tehosta työskentelyä usean CAD-järjestelmän yrityksissä

Arkiston tuonti toisesta järjestelmästä onnistuu nyt yhdellä työkalulla. Voit tuoda toisessa tiedostomuodossa olevia malleja ja piirustuksia ja muodostaa niistä helposti Vertex-projektin.

Millaisia projekteja voi tuoda?

Voit tuoda malleja ja piirustuksia kaikissa niissä formaateissa, joita Vertex G4 pystyy lukemaan. Samassa projektissa voi olla mukana useita eri formaatteja.

Tuo projekti yhdellä toiminnolla

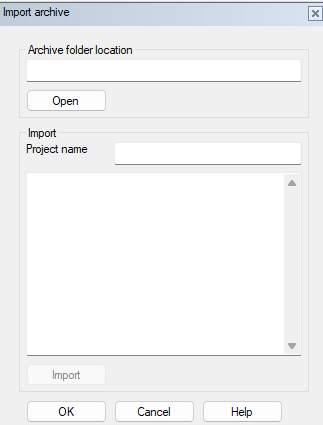

Dialogin voi avata Arkistot -välilehdeltä.

Tämän dialogin tarkoituksena on auttaa käyttäjää tuomaan ulkoisia arkistoja Vertex G4:n valitsemastaan arkistokansiosta.

Systeemi yhdistää piirustuksen malliin, mikäli niillä on sama nimi ilman tiedostopäätettä. Esimerkiksi sylinteri_kokoonpano.dwg ja sylinteri_kokoonpano.stp mukaiset tiedostot tuodaan G4:n ja jälkimmäisestä luotuun .vxm-malliin liitetään sitä vastaava piirustus. Mallit ja piirustukset tuodaan G4:n joka tapauksessa, vaikka vastinparia ei löytyisi.

Ylimmäinen tekstikenttä on varattu arkistolle, johon voi joko syöttää itse manuaalisesti polun tai etsiä sopivan polun avaamalla kansiohakemistoselaimen tuosta “Open” tai “Avaa” napista. Ohjelma tarkistaa, onko polku OK, kun painetaan “Import” tai “Tuo” nappia.

Projektin nimi kenttään tulee syöttää tuonnin myötä G4:n luotavan projektin nimi. Tässä pätee samat säännöt, kuin normaalisti luotaessa projektia, eli tietty merkkimäärä ja merkit ovat sallittuja. Merkkimäärä riippuu PROREG tietokannan PROJ_ID kentälle sallitusta pituudesta.
