FEA-tulosten väriskaalan muuttaminen

Havainnollista lujuuslaskentamallisi kriittiset kohdat entistä helpommin

Jos annetut kuormat ovat pieniä, ja kohdat, joita tarkastellaan ovat kooltaan vähäisiä kappaleen päämittoihin nähtynä, niin FEM-laskennan tulosten väriskaala saattaa olla liian yksinkertainen. Nyt voit itse vaihtaa skaalaa.

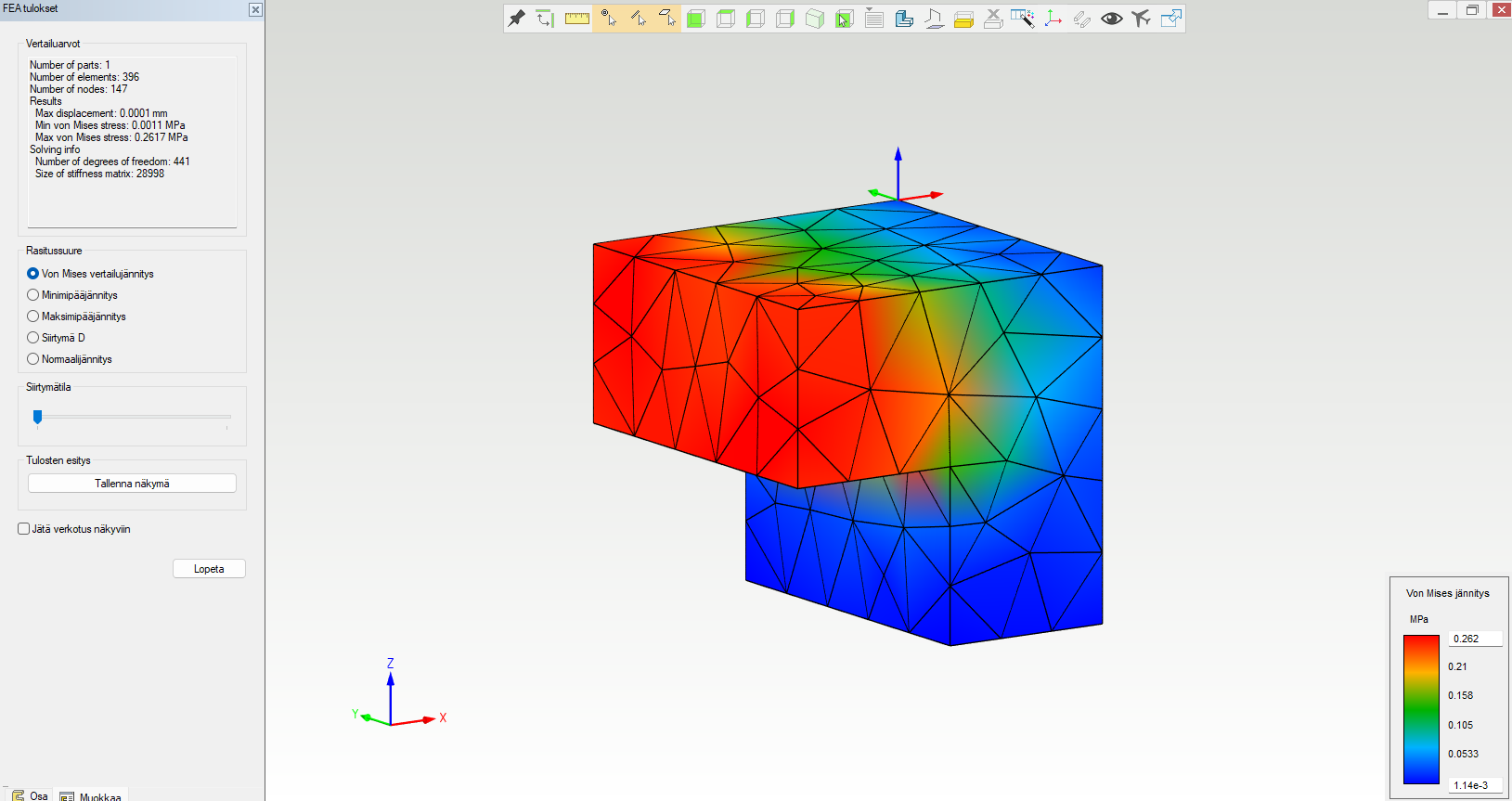

Alla on esitetty esimerkin omaisesti oletuksena asetetut minimi- ja maksimiarvot, jotka on laskettu kyseiselle mallille tietyssä kuormitustapauksessa.

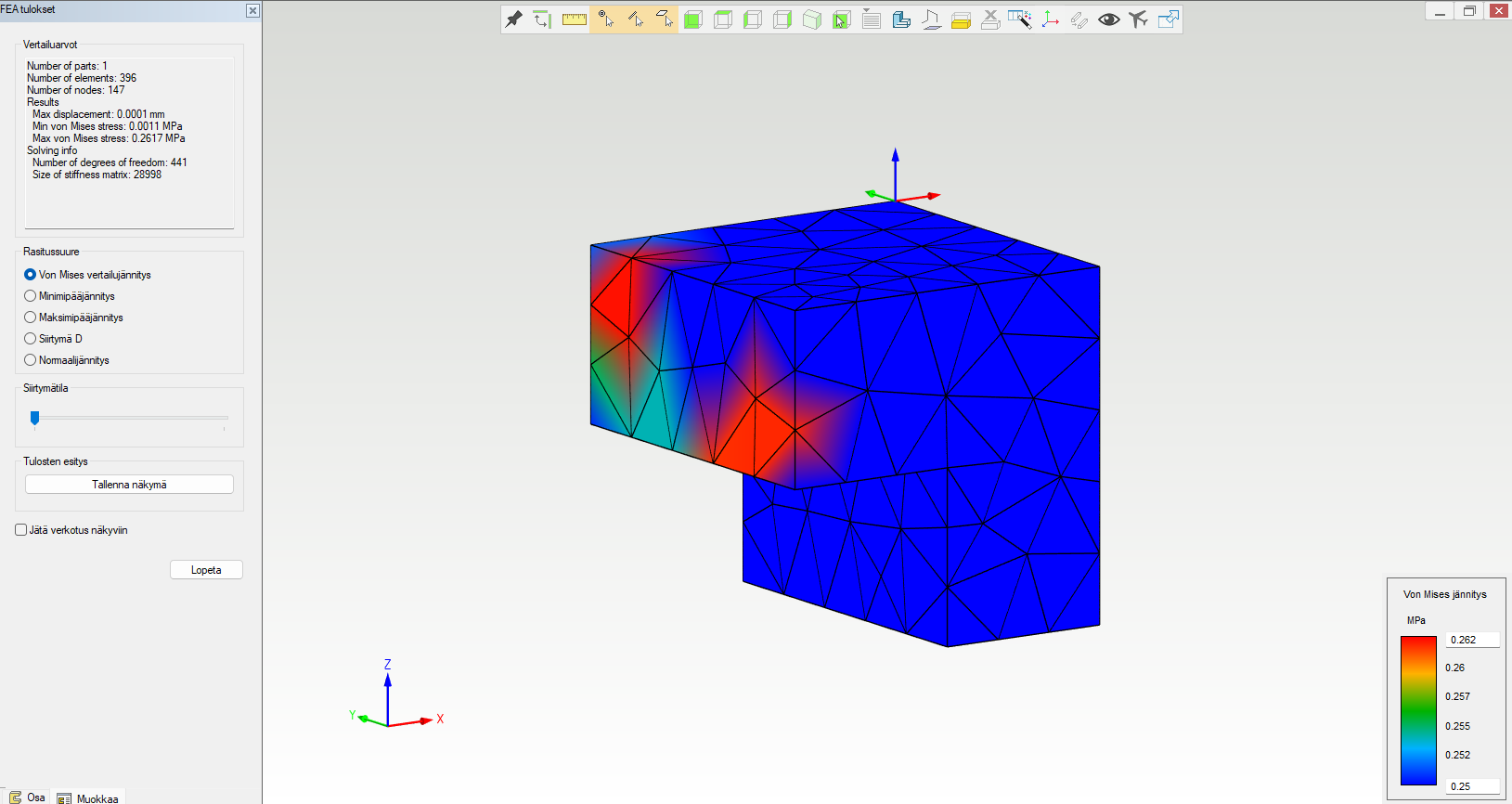

Kun näitä arvoja muuttaa alhaalla oikeassa nurkassa olevasta dialogista (ylimmäinen ja alimmainen), niin käyttäjän on helpompi löytää esimerkiksi jännitysten kannalta kriittiset pisteet. Alla on muutettua minimiarvoa siten, että kaikki muu paitsi sitä suuremmat arvot ovat sinertävällä sävyllä.
