Segmenttien johdotus -toiminnon parannukset
Johtimen reitin korostus johdinsarjassa

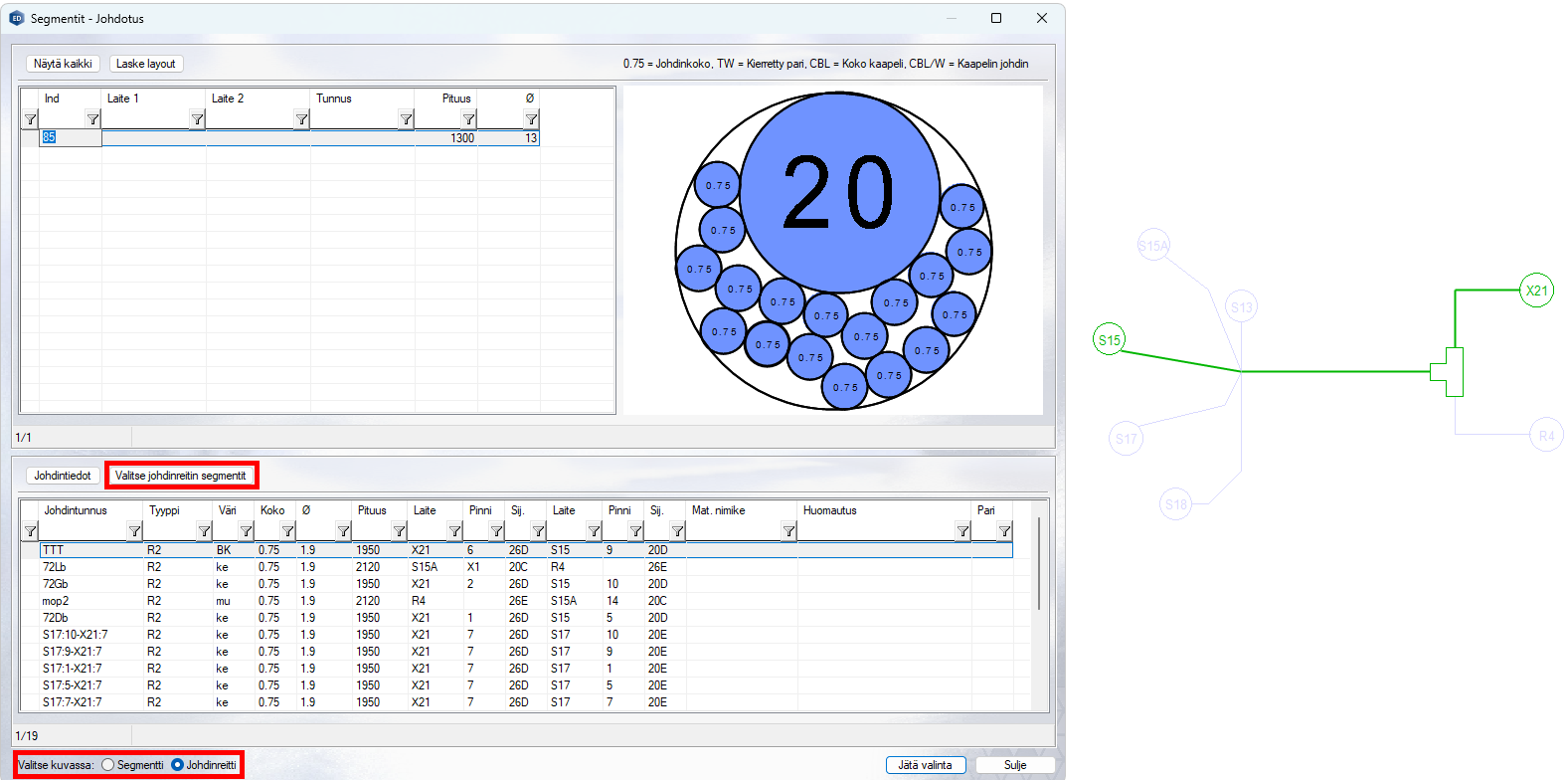

Johdinreittien visuaalista esitystapaa ja todentamista on parannettu versiossa ED 2026. Aiemmista ED-versioista tutussa Segmenttien johdotus -dialogissa voi valita kuvassa valittavaksi johtimen reitin, jolloin ohjelma korostaa valitun johtimen reitin taustalla olevassa johdinsarjakuvassa. Dialogissa voi valita useita johdinsegmenttejä (rivien monivalinnalla), jolloin dialogin alaosassa näytetään kaikki johtimet, jotka menevät valittujen segmenttien kautta. Johtimen reitin segmentit voidaan tarvittaessa myös valita segmenttien listasta painikkeella “Valitse johdinreitin segmentit”. Vertex ID: VXED-35

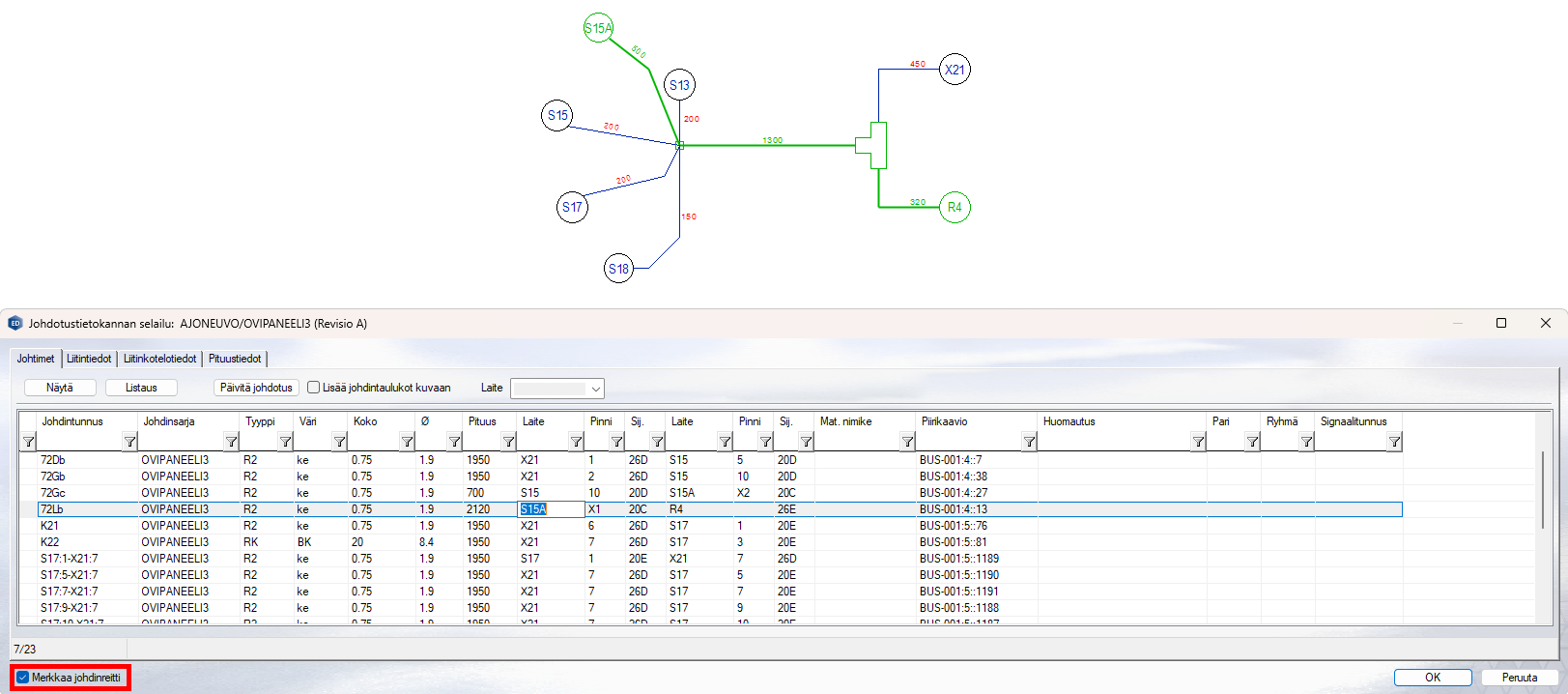

Johdinsarjan johdotustietokannan selaus -dialogissa valittaessa “Merkkaa johdinreitti” ohjelma merkitsee vastaavasti taustalla olevasta johdinsarjakuvasta valitun johtimen reitin.
Johdinsarjan segmenttien selaus näytön avausta nopeutettu suurien johdinsarjojen tapauksessa
Aiemmin suurten johdinsarjojen segmenttien selaus saattoi hidastaa työskentelyä, sillä näytön avaaminen vei aikaa. Nyt olemme nopeuttaneet segmenttien selausnäytön avautumista merkittävästi erityisesti laajoissa johdinsarjoissa. Tämä parannus tekee suurtenkin johdinsarjojen käsittelystä sujuvampaa ja tehostaa työskentelyä, kun tarvittavat tiedot ovat heti käytettävissä ilman turhaa odottelua. Vertex ID: VXED-820
Päivitä johdinsarjatunnukset piirikaavion johtimille
Vertex ED:ssä johdinsarjat perustuvat piirikaavioihin, joista johdotus kerätään johdinsarjakuviin laitteiden perusteella. Tätä tärkeää tietoa ei ole aiemmin syötetty takaisin piirikaavioiden johtimille, joten vaikka kukin johdinsarja tiesi siihen kuuluvat johtimet, piirikaavion johtimilla ei ollut tietoa kuuluvuudesta tiettyyn johdinsarjaan. Tästä syystä pelkkää piirikaaviota tarkastelemalla käyttäjän oli hankala saada tietoa siitä, mihin johdinsarjaan kukin johdin kuuluu.

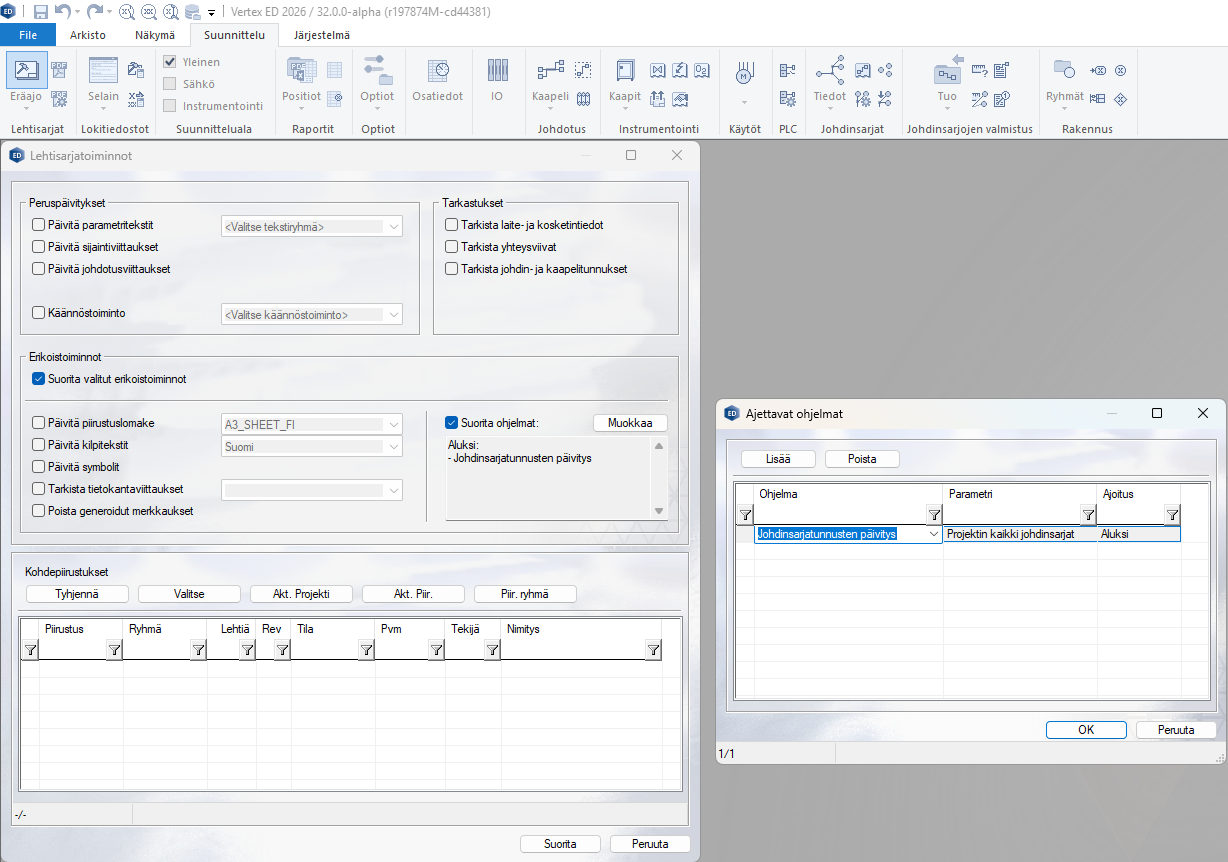

Lehtisarjatoimintojen erikoisohjelmiin on nyt lisätty Johdinsarjatunnusten päivitys -ohjelma. Tämä ohjelma asettaa piirikaavioiden johtimille johdinsarjatunnukset sen mukaan, missä projektin johdinsarjoissa johdin esiintyy, tai tyhjentää kaikki tunnukset. Suoritusta varten valitaan lehtisarjatoiminnon kohdepiirustuksiksi ne piirikaaviot, joiden johtimien johdinsarjatunnukset halutaan päivittää. Vertex ID: VXED-393

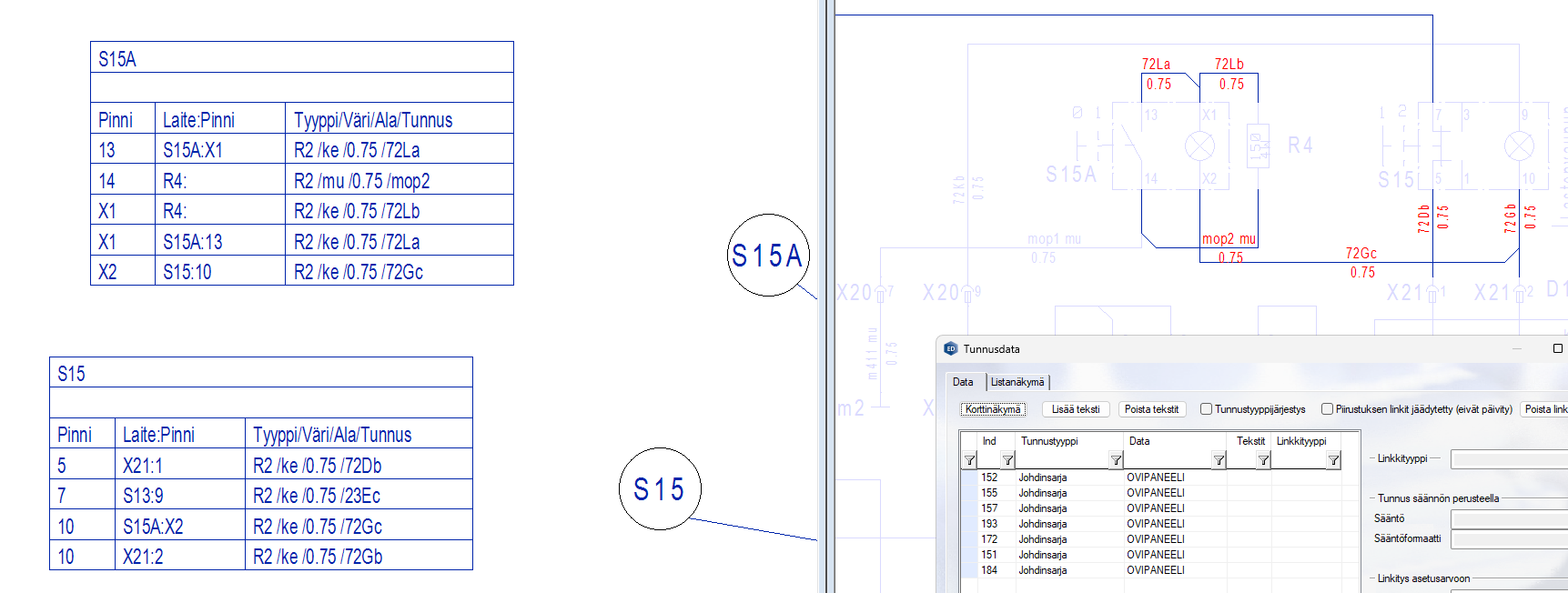

Johdinsarjatunnusten päivitys piirikaavion johtimille lehtisarjatoimintojen kautta. Jos johdin esiintyy useassa projektin johdinsarjassa, asetetaan ne kaikki pilkulla eroteltuina kyseisen johtimen johdinsarjatunnukseen. Johtimen tunnus vastaa johdinsarjakuvaan annettua tunnusta, joka asetetaan Johdinsarjatiedot / johdotustaulukot -toiminnossa.
Projektin johdinsarjat tunnistetaan piirustustyypin mukaan. Jos piirustuksen tyyppi on Johdinsarjan kokoonpanokuva, siihen liittyvälle johdotukselle lisätään sen johdinsarjan tunnus. Päivitys tehdään vain, jos johdin sisältyy lehtisarjatoiminnon kohdepiirustuksiin.

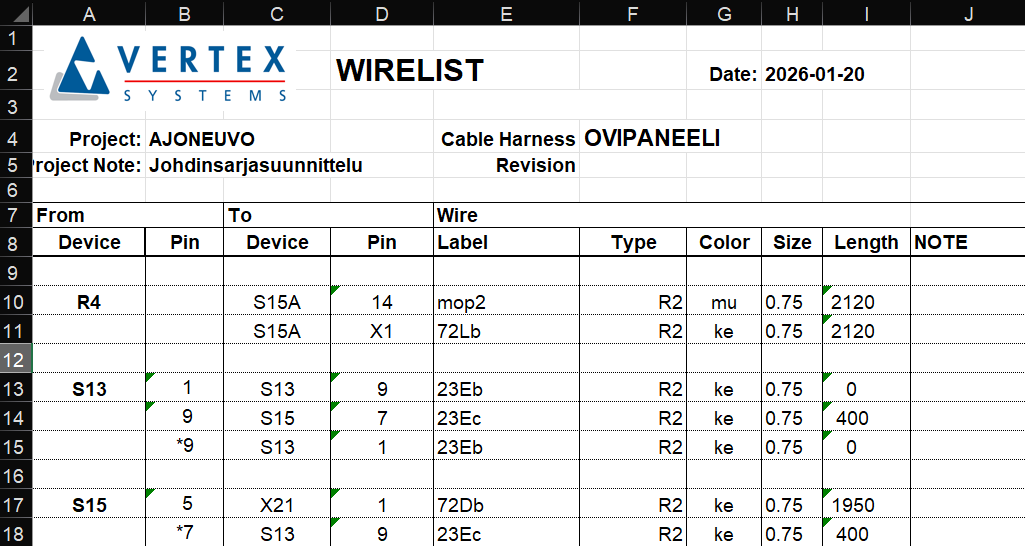

Englanninkielinen esimerkkilistaus johdinsarjan Excel-johdotusluettelosta
Lisättiin englanninkielinen versio johdinsarjan Excel-johdotusluettelosta. Vertex ID: VXED-724
