Palkki- ja sauvarakenne FEA: Ratkaisu


Voit ratkaista aktiivisena olevan tutkimuksen painamalla FEA -tilassa valintanauhan toimintoa  femsolid_4L.png Ratkaise. Mikäli laskentamallin ratkaisu onnistuu, aukeaa tulosdialogi, jonka toiminnoilla voit muokata esitettävää rasitussuuretta ja tulosten esitystapaa.

Vaihda rasitussuuretta

  • Voit vaihtaa tuloksissa esitettävää rasitussuuretta tulosdialogin Rasitussuure-valintalistalta.

  • Eri rasitussuureiden kuvaukset on koottuna alla olevaan taulukkoon

Rasitussuure

Yksikkö

Kuvaus

Normaalivoima N

kN

Palkin suuntainen voima

Vääntömomentti MV

kNm

Palkin suuntainen momentti

Taivutusmomentti MY

kNm

Taivutusmomentti palkin poikkileikkauksen 1. pääsuunnan ympäri

Taivutusmomentti MZ

kNm

Taivutusmomentti palkin poikkileikkauksen 2. pääsuunnan ympäri

Leikkausvoima QY

kN

Leikkausvoima palkin poikkileikkauksen 1. pääsuunnassa

Leikkausvoima QZ

kN

Leikkausvoima palkin poikkileikkauksen 2. pääsuunnassa

Normaalijännitys

MPa

Palkin suuntainen normaalijännitys lasketaan

  • Väritetty-esitystavassa jäyhyysmomenttien avulla jokaisessa poikkileikkauksen pisteessä.

  • Kuvaaja-esitystavassa taivutusvastusten avulla valitsemalla itseisarvoltaan suurin arvo poikkileikkauksen alueelta.

Von Mises vertailujännitys

MPa

Von Mises vertailujännitys lasketaan normaali- ja leikkausjännityskomponenteista kaavalla


, jossa σ on palkin suuntainen normaalijännitys ja τ leikkausjännitykset poikkileikkauksen pääsunnissa.

Leikkausjännitykset muodostuvat

  • Väännöstä aiheutuvista jännityksistä, jotka lasketaan vääntövastuksen avulla.

  • Leikkausmuodonmuutoksesta aiheutuvista jännityksistä, jotka lasketaan leikkauspinta-alojen avulla.

Leikkausjännitysten jakautumista ei tunneta tarkkaan, joten Von Mises vertailujännitys on epätarkka. Useimmissa tapauksissa se antaa hieman liian suuren tuloksen.

Siirtymä D

mm

Palkin neutraaliakselin siirtymäresultantti

Siirtymä DY

mm

Palkin neutraaliakselin siirtymä poikkileikkauksen 1. pääsuunnassa

Siirtymä DZ

mm

Palkin neutraaliakselin siirtymä poikkileikkauksen 2. pääsuunnassa

Kiertymä

mrad

Palkin akselin kiertymä

Visualisoi siirtymätilaa

  • Voit visualisoida rakenteen siirtymätilaa vetämällä Siirtymätila-liukukytkintä

  • Rakenteen siirtymätila näytetään 3d-mallissa.

Huom!

Rakenteen siirtymätilan visualisointi ei näytä siirtymiä todellisessa suuruudessaan, vaan ne ovat huomattavasti liioteltuja.

Muokkaa tulosten esitystä

Muuta tulosten esitystapaa

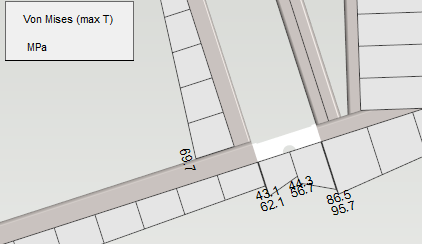

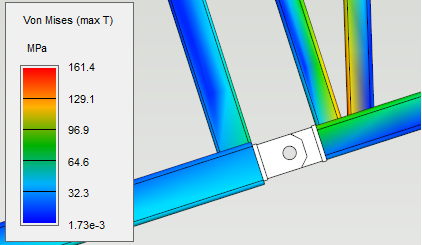

  • Voit valita tulosten esitystavaksi Väritetty tai Kuvaaja.

  • Kuvaaja-esitystavan kokokertoimella voit suurentaa tai pienentää kuvaajien korkeutta halutulla kertoimella.



Muokkaa tulosten väriskaalaa

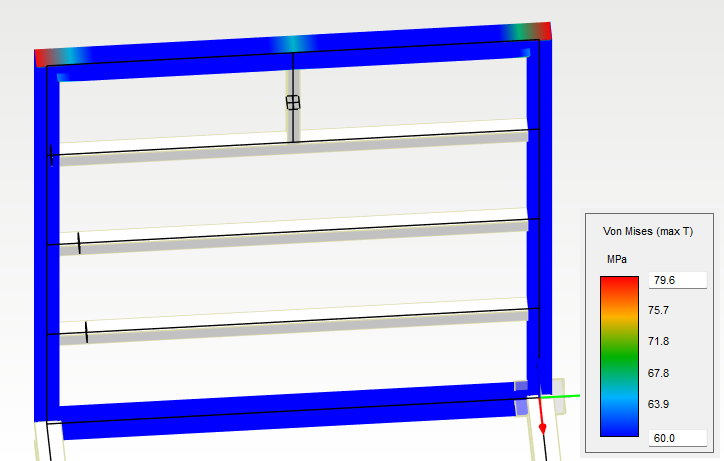

Voit vaihtaa tulosten väriskaalaa ja tarkastella paremmin tuloksissa esiintyviä kriittisiä pisteitä Vaihda skaalan ylä- tai alapään arvoa tarpeen mukaan. Alla olevassa esimerkissä alarajaa on nostettu, jotta käyttäjä löytää paikat, joissa jännitys ylittää arvon 60 MPa.



Näytä tukireaktiot

  • Aseta Näytä tukivoimat -asetus päälle, niin näet tuetuilla solmuilla vaikuttavat tukivoimakomponentit yksikössä kN.

  • Voit valita näytettävien tukivoimakomponenttien koordinaatistoksi osan poikkileikkauksen paikalliskoordinaatiston tai 3d-mallin globaalin koordinaatiston.



  • Aseta Näytä tukimomentit -asetus päälle, niin näet tuetuilla solmuilla vaikuttavat tukimomenttikomponentit yksikössä kNm.

  • Voit valita näytettävien tukimomenttikomponenttien koordinaatistoksi osan poikkileikkauksen paikalliskoordinaatiston tai 3d-mallin globaalin koordinaatiston.


Näytä kytketyt solmut

  • Aseta Näytä kytketyt solmut -asetus päälle, niin näet tulosesityksen päällä myös laskentamallin kytketyt solmut.


Piilota profiilit

  • Aseta Piilota profiilit -asetus päälle kuvaajaesityksen ollessa käytössä, niin tutkimuksessa mukana olevien osien geometriat piilotetaan

  • Profiilien tilalla näytetään tutkimuksen laskentamallin solmut ja osien neutraaliakselit.


Kierrä esitystasoa

  • Kierrä esitystaso -asetus on mahdollista asettaa päälle rasitussuureille, joiden suuntaa ei voida ilmaista poikkileikkauksen pääsuuntien mukaan. Tällaisia rasitussuureita ovat

    • Normaalivoima N

    • Vääntömomentti MV

    • Normaalijännitys

    • Von Mises -vertailujännitys

    • Siirtymä D

    • Kiertymä

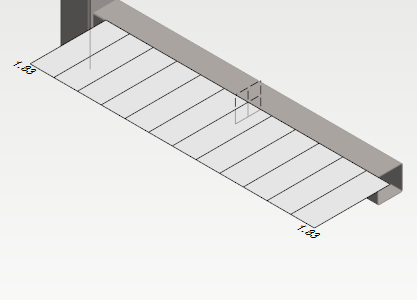

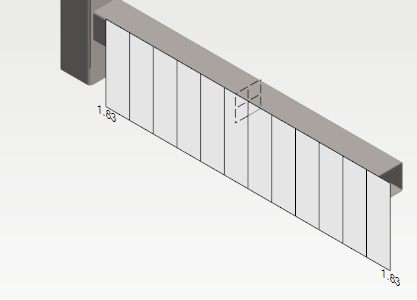

  • Aseta Kierrä esitystaso -asetus päälle kuvaajaesityksen ollessa käytössä ja jokin yllä mainituista rasitussuureista valittuna, niin kuvaajien esitystaso kierretään osan poikkileikkauksen ensimmäisen pääsuunnan suuntaiseksi.

  • Oletuksena esitystaso on osan poikkileikkauksen toinen pääsuunta.
    KierräEsitystaso1.png KierräEsitystaso2.png

  • Leikkausvoimien QY ja QZ sekä siirtymien DY ja DZ todellisen suunnan näet kuvaajan esitystason pystyakselista.

  • Taivutusmomenttien MY ja MZ todellisen suunnan näet kuvaajan esitystason normaalista.

Tallenna näkymä

  • Voit tallentaa tulosnäkymän painamalla Tallenna näkymä. Halutessasi voit vaihtaa taustan värin valkoiseksi oletusvärin sijaan.
