Voit luoda 3d-malliin useita erilaisia tutkimuksia, joista jokainen sisältää yhden ratkaistavissa olevan laskentamallin. Yksi tutkimus kerrallaan voi olla aktiivisena. Kaikki FEA-tilassa tehtävät toiminnot kohdistuvat aina aktiiviseen tutkimukseen.
Tutkimus määrittelee
Laskennassa mukana olevat osat
Tuennat
Kuormat
Verkotusasetukset
Luo tutkimus
Valitse tarkasteltavat osat piirrepuusta ja Uusi tutkimus.
Täytä tutkimuksen tiedot.
Valitse OK.
Aseta tutkimuksen painovoiman suunta sekä putoamiskiihtyvyys tarvittaessa.
Voit muokata tutkimuksen tietoja myöhemmin tutkimuspuun kautta.

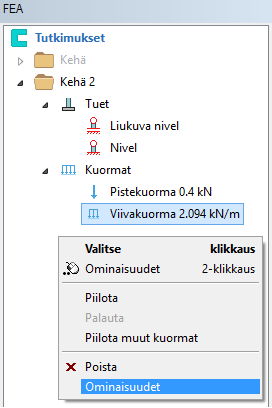

Hallinnoi tutkimuksia Tutkimuspuussa
Tutkimuspuusta voit
Selata kaikkia 3d-malliin luotuja tutkimuksia.
Aktivoida tutkimuksen kaksoisnapsauttamalla sitä.
Valita aktiivisena olevaan tutkimukseen kuuluvia tukia tai kuormia samaan tapaan kuin 3d-mallista.
Valita kaikki aktiivisena olevan tutkimuksen tuet tai kuormat valitsemalla Tuet- tai Kuormat -haara.
Tutkimuksen tilannekohtaisesta valikosta voit
Ratkaista tutkimuksen.
Valita tutkimukseen kuuluvat osat.
Kopioida tutkimuksen.
Muokata tutkimuksen tietoja.
Poistaa tutkimuksen.
