Lisää komponentti komponenttikirjastoon

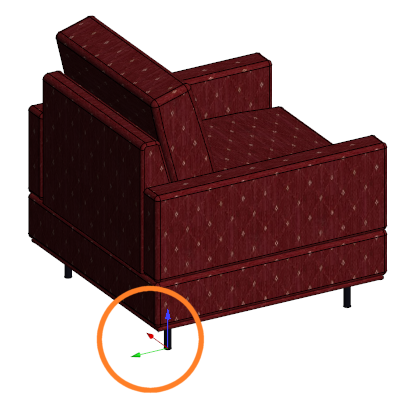

Komponenttia varten tarvitset 3D-mallin. Voit itse mallintaa komponentin (Vertex G4 -mallintaja), tai tuoda mallin esimerkiksi 3ds- tai 3D dwg -tiedostona, ja tallentaa mallin Vertex-tiedostomuotoon (*.vxm). Huomaa, että komponentin sijoituspisteeksi tulee mallin nollapiste. Tarvittaessa siirrä mallin geometriaa siten, että nollapiste on halutussa sijoituspisteessä.

Lisää komponentti komponenttikirjastoon seuraavasti:

Avaa malli.

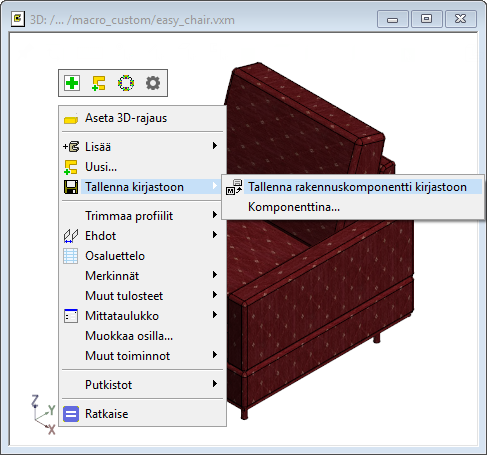

Valitse hiiren kakkospainikkeella avautuvasta valikosta Tallenna kirjastoon > Tallenna rakennuskomponentti kirjastoon.

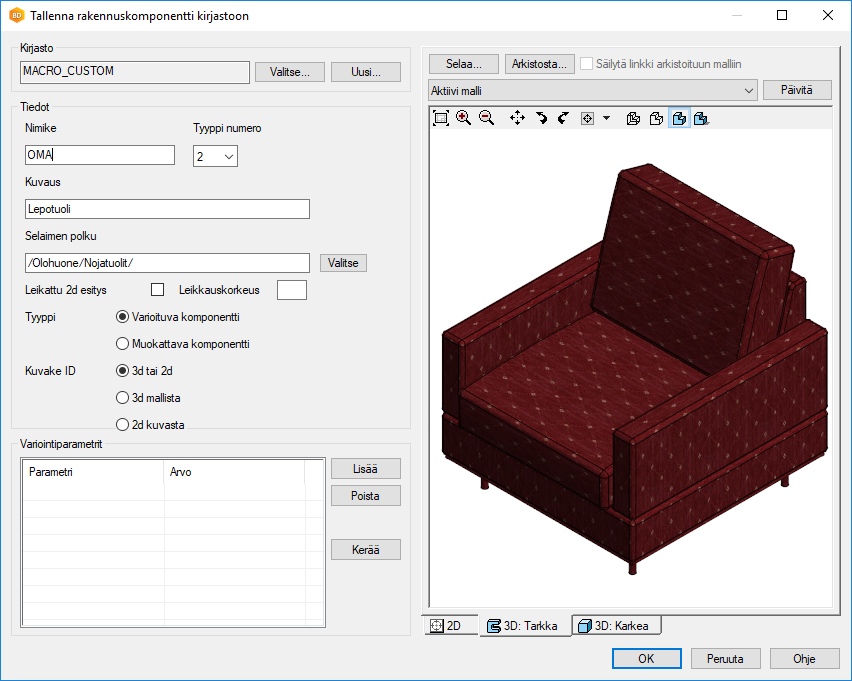

Anna seuraavat tiedot:

Kirjasto - Oletuskirjasto on MACRO_CUSTOM. Tarvittaessa valitse jokin muu kirjasto Valitse-painikkeella.

Nimike - Nimikettä käytetään materiaalinkeruussa. Nimikkeestä tulee myös mallitiedoston nimi komponenttikirjastoon. Mallitiedosto tallentuu nimellä [nimike].vxm ../custom/complibs/macro_custom -kansioon.

Tyyppinumero - Valitse komponentin tyypiksi esimerkiksi 2 Muu.

Kuvaus - Kirjoita komponentille kuvaus. Kuvaus esitetään selaimessa, jossa valitset lisättävän komponentin.

Selaimen polku - Määritä kansio, josta komponentti valitaan selaimessa. Tee jompikumpi seuraavista:

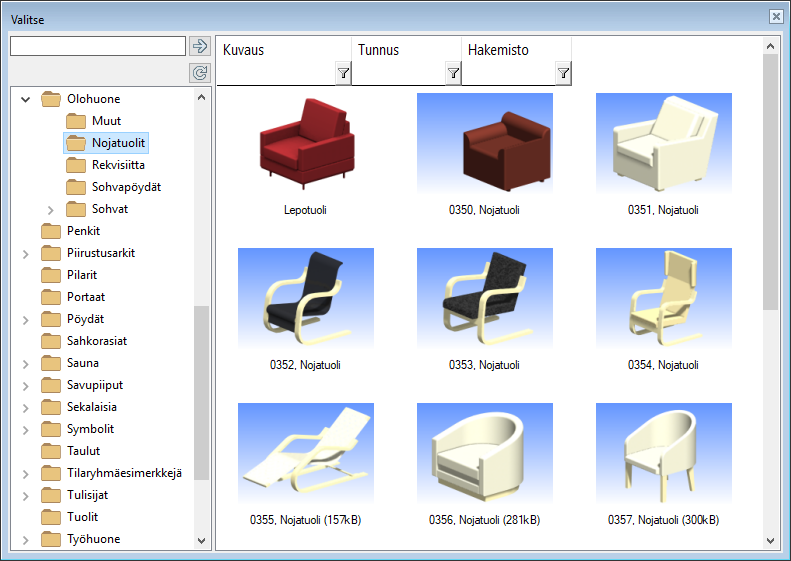

  • Valitse selaimessa jo olemassa oleva kansio napsauttamalla Valitse. Selain avautuu. Valitse selaimen kansio, ja hiiren kakkospainikkeella avautuvasta valikosta Valitse kansio.
  • Luo uusi kansio selaimeen. Kirjoita kansion nimi tekstikenttään muodossa /kansio/ tai /kansio/alikansio/.

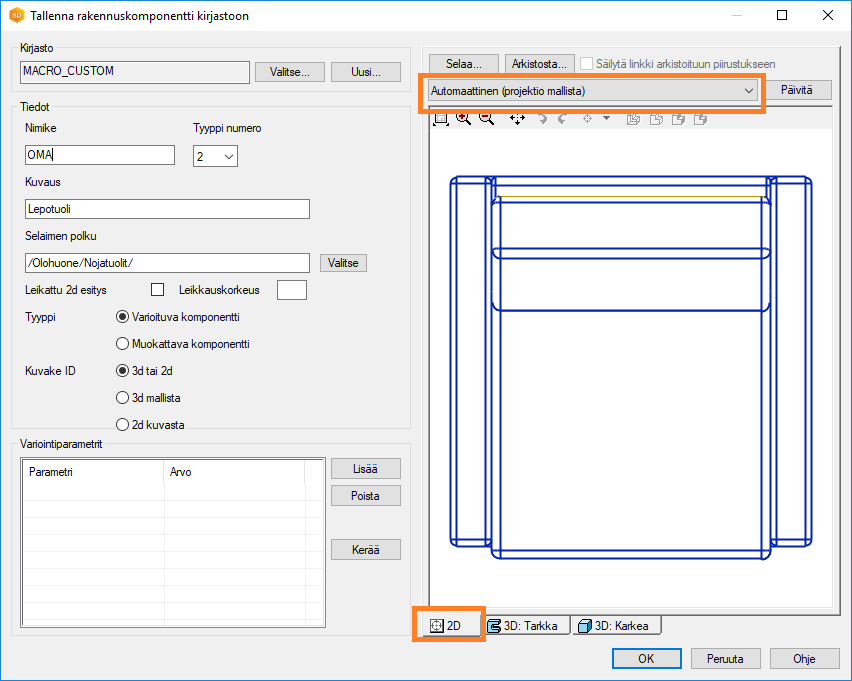

2D - Määritä komponentille 2D-symboli. Valitse esikatseluikkunan alapuolelta välilehti 2D. Valitse esikatselukuvan yläpuolella olevasta luettelosta jompikumpi seuraavista:

  • Automaattinen (projektio mallista) - Ohjelma muodostaa 2D-symbolin mallin päältä katsotusta projektiosta.
  • Automaattinen (varjostettu projektio mallista) - Ohjelma muodostaa 2D-symbolin mallin päältä katsotusta projektiosta, jossa on väritäyttö. Väritäyttö määräytyy komponentin 3D-mallille valitun visualisointimateriaalin tai värin mukaan.

Voit piirtää 2D-symbolin myös itse tai muodostaa sen mallin piirustuksesta, katso Tee komponentin 2D-symboli mallin piirustuksesta. Valitse piirustustiedosto (.vxp) Selaa-painikkeella.

Muille ominaisuuksille voit käyttää oletusarvoja.

Hyväksy OK-painikkeella.

Ohjelma päivittää komponenttikirjastoselaimen.
