Tee komponentin 2D-symboli mallin piirustuksesta

Voidaksesi lisätä mallinnetun komponentin myös pohjakuvaan, tarvitset komponentista 2D-symbolin. Ohjelma luo sen mallin päältä katsotusta projektiosta automaattisesti, kun tallennat komponentin komponenttikirjastoon. Jos automaattisesti luotu 2D-symboli ei sovellu sellaisenaan, voit piirtää symbolin itse 2D-piirtotoiminnoilla tai voit muodostaa piirustuksen suoraan mallista, ja muokata piirustusta esimerkiksi viivoja poistamalla. Aseta piirustus komponentin 2D-symboliksi muokkaamalla komponentin parametreja komponenttikirjastossa.

Tee piirustus

Avaa malli kansiosta ../custom/complibs/macro_custom.

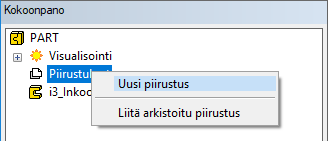

Valitse mallin kokoonpanopuusta Piirustukset.

Valitse hiiren kakkospainikkeella avautuvasta valikosta Uusi piirustus.

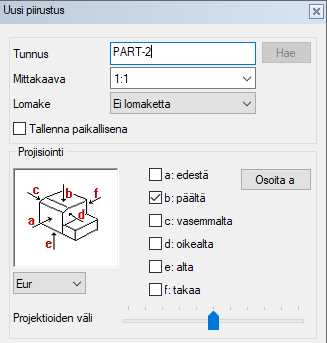

Valitse projektiotiedot ja mittakaava keskusteluikkunassa.

Mittakaava - Valitse mittakaavaksi 1:1.
Projisointi - Valitse projektio b: päältä. Tyhjennä valintaruutu a: edestä, joka on oletusarvoisesti valittuna.

Käytä muille ominaisuuksille oletusvalintoja, ja hyväksy OK-painikkeella.

Sulje arkistotietojen määritysikkuna painamalla Peruuta ja Ei.

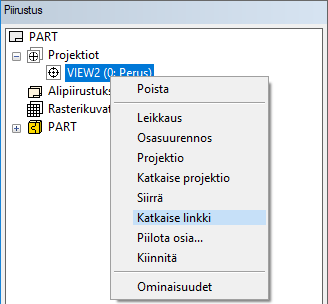

Jotta voit muokata piirustuksen viivoja, katkaise projektion yhteys malliin: vie kohdistin projektion tunnuksen kohdalle projektiopuussa, ja valitse hiiren kakkospainikkeella avautuvasta valikosta Katkaise linkki.

Saat kysymyksen: "Toiminto katkaisee yhteyden malliin ja on peruuttamaton! Haluatko jatkaa?" Valitse Kyllä.

Muokkaa viivoja piirustuksessa:

Poista ylimääräiset viivat. Tarvittaessa lisää viivoja, tekstejä jne.
Valitse geometrialle taso komponentin tyypin mukaan.
Muokkaa muita ominaisuuksia, esimerkiksi viivan leveys.
Jos haluat 2D-esitykselle väritäytön, lisää kaksi kuviota: väritäyttö tasolle 59 ja peittokuvio tasolle 101.

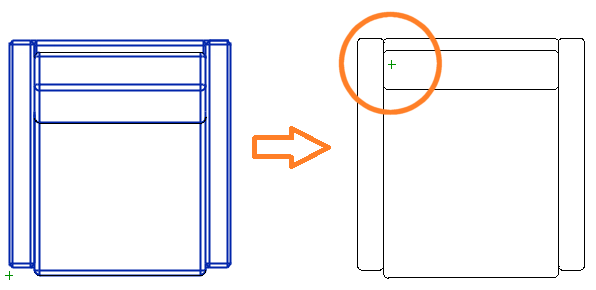

Siirrä piirustuksessa olevaa geometriaa siten, että piirustuksen nollapiste sijoittuu samaan paikkaan kuin mallissa.

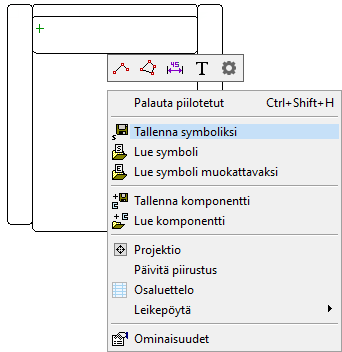

Valitse hiiren kakkospainikkeella avautuvasta valikosta Tallenna symboliksi.

Valitse tallennuspaikaksi komponenttikirjaston kansio (tässä esimerkissä ../custom/complibs/macro_custom), ja anna piirustukselle nimi.

Valitse Symbolin parametrit -keskusteluikkunassa Tavallinen symboli (oletus).

Sulje piirustusikkuna. Saat kysymyksen: "Tallennetaanko muutokset?" Valitse Ei. Piirustus on jo tallennettu.

Aseta piirustus komponentin 2D-symboliksi

Valitse Järjestelmä | Kirjastot |

Kirjastot.

Valitse kansio Omat kirjastot / Makrokomponentit.

Valitse komponenttikirjasto, jolloin saat näkyviin kirjastoon tallennetut komponentit.

Tee jompikumpi seuraavista:

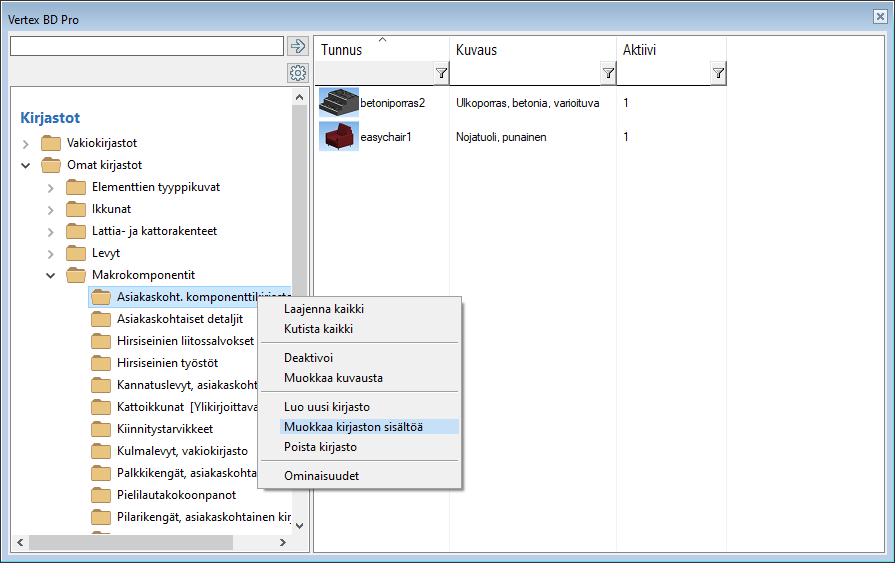

Valitse kirjasto, ja hiiren oikealla avautuvasta valikosta Muokkaa kirjaston sisältöä.
Muokkaa yksittäisen komponentin kirjastotietoja valitsemalla komponentti, ja hiiren oikealla avautuvasta valikosta Ominaisuudet.

Vie kohdistin haluamasi makrokomponentin riville.

Valitse tietokantanäytön sivu Tiedostot.

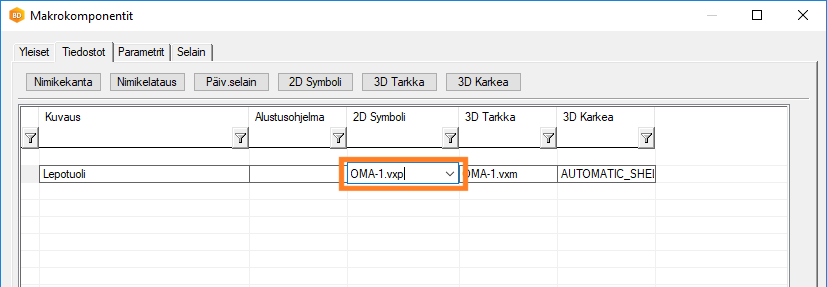

Kirjoita äsken tallentamasi piirustustiedoston nimi 2D Symboli -kenttään. Tiedoston tulee olla tallennettuna komponenttikirjaston nimiseen kansioon ../custom/complibs -kansiossa, tässä esimerkissä ../custom/complibs/macro_custom -kansioon.

Sulje tietokantanäyttö OK-painikkeella.
