Lisää 2D-komponentti komponenttikirjastoon

Voit lisätä komponenttikirjastoon myös komponentteja, joilla on vain 2D-esitys eikä lainkaan 3D-geometriaa. Piirrä ensin komponentin piirustus. Ota huomioon seuraavat seikat:

Piirustuksen nollapisteestä tulee komponentin sijoituspiste.
Valitse geometrialle taso komponentin tyypin mukaan.
Jos haluat 2D-esitykselle väritäytön, lisää kaksi kuviota: väritäyttö tasolle 59 ja peittokuvio tasolle 101.

Tallenna tiedosto (.vxp) levyllesi.

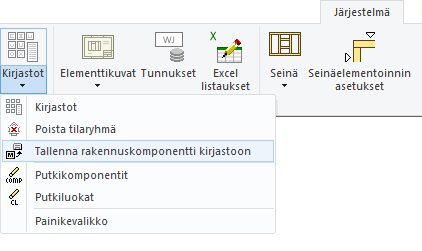

Valitse Järjestelmä | Kirjastot | Kirjastot > Tallenna rakennuskomponentti kirjastoon.

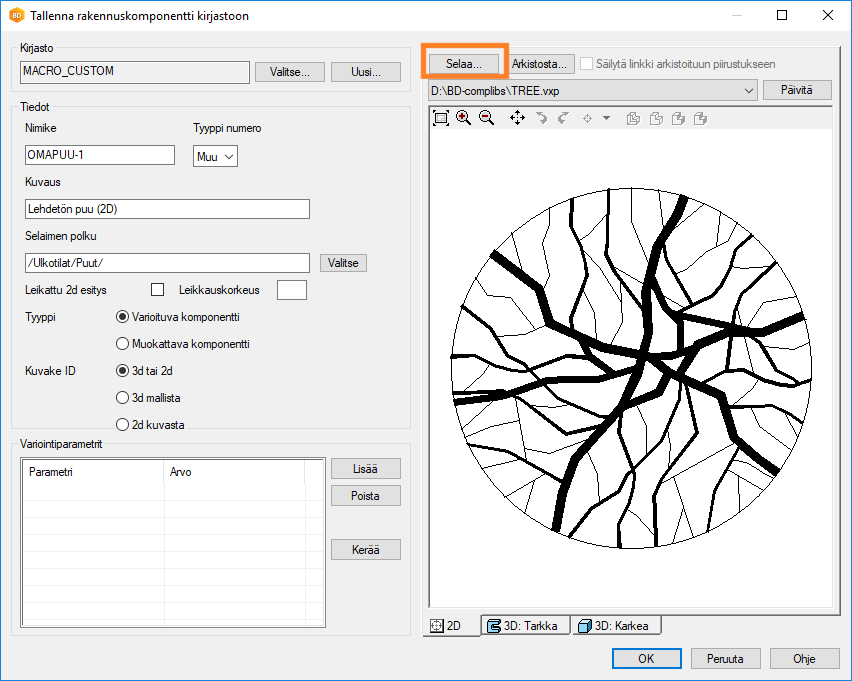

Anna seuraavat tiedot:

2D - Valitse esikatselukuvan alapuolelta välilehti 2D. Napsauta esikatselukuvan yläpuolella olevaa Selaa-painiketta, ja valitse tallentamasi piirustustiedosto.

Kirjasto - Oletuskirjasto on MACRO_CUSTOM. Tarvittaessa valitse jokin muu kirjasto Valitse-painikkeella.

Nimike - Nimikettä käytetään materiaalinkeruussa.

Tyyppinumero - Valitse komponentin tyypiksi esimerkiksi 2 Muu.

Kuvaus - Kirjoita komponentille kuvaus. Kuvaus esitetään selaimessa, jossa valitset lisättävän komponentin.

Selaimen polku - Määritä kansio, josta komponentti valitaan selaimessa. Tee jompikumpi seuraavista:

Valitse selaimessa jo olemassa oleva kansio napsauttamalla Valitse -painiketta. Selain avautuu. Valitse selaimen kansio, ja hiiren kakkospainikkeella avautuvasta valikosta Valitse kansio.
Luo uusi kansio selaimeen. Kirjoita kansion nimi tekstikenttään muodossa /kansio/ tai /kansio/alikansio/.

Muille ominaisuuksille voit käyttää oletusarvoja.

Hyväksy OK-painikkeella.

Piirustus tallentuu ../custom/complibs/macro_custom -kansioon.

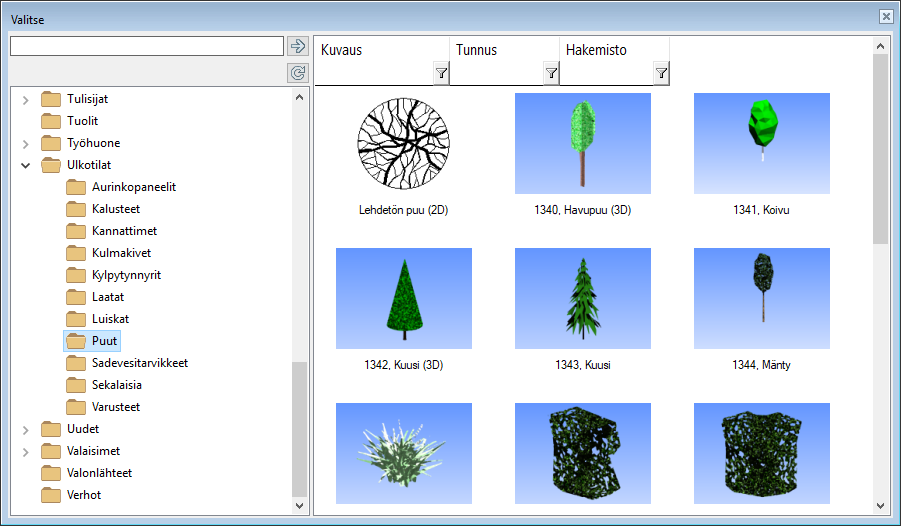

Ohjelma päivittää komponenttikirjastoselaimen.
