Vapaamittaiset putkikomponentit

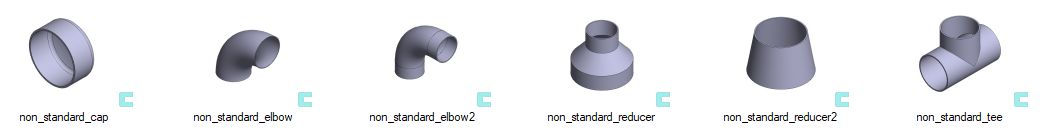

Putkikomponenttikirjastosta löytyy kuusi kappaletta putkikomponentteja, jotka ovat ns. vapaamittaisia.

Voit käyttää näitä sellaisissa tapauksissa, joissa tarvitset kyseisiä osia mitoilla, jotka eivät vastaa standandardien (esim. PSK) mittoja.

Näillä putkikomponenteilla ei ole putkiluokkaa. Löydät ne DN-koosta 100 ja kansiosta Vapaamittaiset.

Perusperiaate on, että lisäät putkikomponentin malliisi joko suoraan linjaan tai oikean paikan lähelle.

Voit muokata komponentin mittoja joko lisäysvaiheessa tai jälkikäteen.

Mittojen ollessa kohdallaan päivität vielä putkikomponentin nimiketiedot kohdalleen, jotta saat osan tiedot oikein isometriin ja osaluetteloihin.

Katso oheinen video vapaamittaisten putkikomponenttien käytöstä.

Mikäli haluat saada putkikomponenttien koodit näkymään kokoonpanopuussa kuten videolla, sinun tulee muutta hieman kokoonpanopuun oletusasetuksia: Tiedosto-valikko > Käyttäjäasetukset > Kokoopanopuun tiedot > Valitse esitettäviksi tiedoiksi Nimike.

Aktivoi koko ruudun tila nähdäksesi video paremmin. Poistu koko ruudun tilasta Esc-näppäimellä.
