Palkki- ja sauvarakenne FEA: Solmut

Valitse solmuja

Voit valita aktiivisen tutkimuksen solmuja 3d-mallista.

• Kun kohdistimen symbolin viereen ilmestyy pieni ympyrä, voit valita solmun hiiren vasemmalla painikkeella.

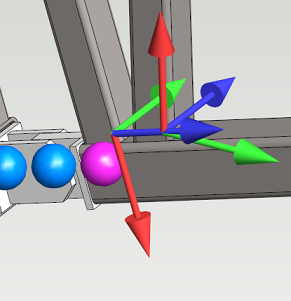

• Valittuina olevien solmujen koordinaatistot näytetään 3d-mallissa.




• Pidä Ctrl pohjassa valitessasi solmuja, niin aiemmat valinnat jäävät voimaan. Näin voit valita useamman solmun.
• Voit poistaa solmujen valinnan painamalla hiiren vasemmalla painikkeella 3d-mallin tyhjää kohtaa tai painamalla Esc.

Voit suodattaa näkyvissä ja valittavissa olevia solmuja valitsemalla aktiivisen tutkimuksen osia. Tällöin ainoastaan valittujen osien solmut ovat näkyvissä ja valittavissa.

Määrittele solmun koordinaatisto

1. Valitse solmut, joiden koordinaatistot haluat määritellä.
2. Paina valintanauhalta Paikalliskoordinaatisto-valintaruutua.
   • Valintaruudun ollessa valittuna solmun koordinaatistona on osan poikkileikkauksen pääkoordinaatisto.
   • Muutoin solmun koordinaatistona on 3d-mallin globaali koordinaatisto.

Paikalliskoordinaatistossa

• X-akseli yhtyy palkin neutraaliakseliin,
• Y-akseli palkin poikkileikkauksen Y-akseliin eli 1. pääsuuntaan ja
• Z-akseli palkin poikkileikkauksen Z-akseliin eli 2. pääsuuntaan.

Kun tutkimus luodaan, kaikilla solmuilla on oletuksena osan poikkileikkauksen paikalliskoordinaatisto.

Aseta tuenta tai kytkentä vapausastekohtaisesti

1. Valitse haluamasi solmut.
2. Paina



   X-, Y- , Z-siirtymä tai -kiertymä, niin saat vaihdettua valittujen solmujen vapausastekohtaisia tuenta- tai kytkentämäärittelyitä.
   • Tuenta- ja kytkentämäärittelyt annetaan solmun koordinaatistossa

   • Tuentavaihtoehdot ja niiden kuvaukset kytkemättömälle solmulle ja pääsolmulle on koottu alla olevaan taulukkoon

     Symboli valintanauhalla	Tuentamäärittely	Kuvaus
     	Vapaa	Solmun vapausaste on vapaa  siirtymään tai kiertymään ratkaisussa.
     	Tuettu	Solmun vapausaste on tuettu ratkaisussa. Vapausasteen siirtymä tai kiertymä on tällöin nolla.

   • Kytkentävaihtoehdot ja niiden kuvaukset kytketylle solmulle on koottu alla olevaan taulukkoon

     Symboli valintanauhalla	Kytkentämäärittely	Kuvaus
     	Vapaa	Solmun vapausaste on vapaa  siirtymään tai kiertymään ratkaisussa.
     	Kytketty	Solmun vapausaste on kytketty pääsolmuun ratkaisussa. Lue lisää solmujen kytkentätyypeistä sivulta Solmujen kytkentä.

Kytke solmuja

1. Valitse kytkemättömät solmut, jotka haluat kytkeä.
2. Valitse valintanauhalta



   Kytke, niin voit muodostaa valitsemiesi solmujen välille kytkennän.

   • Voit valita solmujen väliselle kytkennälle esiasetuksen viidestä vaihtoehdosta.

     •

       Täysin kytketty

     •

       Nivelöity akselin X ympäri

     •

       Nivelöity akselin Y ympäri

     •

       Nivelöity akselin Z ympäri

     •

       Nivelöity akselien Y,Z ympäri
   • Voit valita muodostuville kytketyille solmuille kytkennän tyypiksi joko rigid link tai master-slave. Lue lisää solmujen kytkentätyypeistä sivulta Solmujen kytkentä.
   • Ensimmäisenä valittu solmu tulee olemaan kytkennän pääsolmu. Se merkataan violetilla pallolla 3d-malliin kytkennän esiasetuksen valintadialogin ollessa avoinna.
   • Muista valituista solmuista tulee kytkettyjä solmuja annetulla esiasetuksella.




Pura solmujen kytkentöjä

1. Valitse solmut, joiden kytkennän haluat purkaa.
2. Valitse valintanauhalta



    Irrota.
3. Valitut solmut muuttuvat kytkemättömiksi solmuiksi.

Vaihda kytkennän pääsolmua

1. Valitse solmut, joiden haluat olevan pääsolmuja.
2. Paina valintanauhalta Pääsolmu-valintaruutua.

Kytkentäryhmässä voi olla vain yksi pääsolmu.

Vaihda kytkennän tyyppiä

1. Valitse kytketyt solmut, joiden kytkennän tyyppiä haluat muuttaa.
2. Valitse valintanauhalta kytkennän tyypiksi joko



   Rigid link tai



   Master-slave.

Lue lisää kytkennän tyypeistä sivulta Solmujen kytkentä.

Aseta tuennan tai kytkennän pikavalinta

• Voit asettaa valituille kytkemättömille solmuille tai pääsolmuille tuennan pikavalinnan.
  1. Valitse solmut.
  2. Valitse tilannekohtaisesta valintanauhalta tuentatapa ja mahdollinen lisämääritelmä.
     • Pikavalintojen kuvaukset on koottu alla olevaan taulukkoon

Tuennan pikavalinta	Lisämääritelmät	Kuvaus
Vapaa		Kaikki solmun vapausasteet ovat  vapaita.
Kiinnitetty		Kaikki solmun vapausasteet ovat  tuettuja.
Nivelöity	Akselin X ympäri Akselin Y ympäri Akselin Z ympäri Akselien Y,Z ympäri	Lisämääritelmän mukaisten akselien kiertymävapausaste on  vapaa. Muut vapausasteet ovat  tuettuja.

• Voit asettaa valituille kytketyille solmuille kytkennän pikavalinnan.
  1. Valitse solmut.
  2. Valitse tilannekohtaisesta valintanauhalta kytkentätapa ja mahdollinen lisämääritelmä.

  • • Pikavalintojen kuvaukset on koottu alla olevaan taulukkoon

Kytkennän pikavalinta	Lisämääritelmät	Kuvaus
Kiinnitetty pääsolmuun		Kaikki solmun vapausasteet ovat  kytkettyjä.
Nivelöity pääsolmuun	Akselin X ympäri Akselin Y ympäri  Akselin Z ympäri Akselien Y,Z ympäri	Lisämääritelmän mukaisten akselien kiertymävapausaste on  vapaa. Muut vapausasteet ovat  kytkettyjä.
