Palkki- ja sauvarakenne FEA: Ratkaisu
Voit ratkaista aktiivisena olevan tutkimuksen painamalla FEA -tilassa valintanauhan toimintoa
Vaihda rasitussuuretta
- Voit vaihtaa tuloksissa esitettävää rasitussuuretta tulosdialogin Rasitussuure-valintalistalta.
- Eri rasitussuureiden kuvaukset on koottuna alla olevaan taulukkoon
| Rasitussuure | Yksikkö | Kuvaus |
|---|---|---|
| Normaalivoima N | kN | Palkin suuntainen voima |
| Vääntömomentti MV | kNm | Palkin suuntainen momentti |
| Taivutusmomentti MY | kNm | Taivutusmomentti palkin poikkileikkauksen 1. pääsuunnan ympäri |
| Taivutusmomentti MZ | kNm | Taivutusmomentti palkin poikkileikkauksen 2. pääsuunnan ympäri |
| Leikkausvoima QY | kN | Leikkausvoima palkin poikkileikkauksen 1. pääsuunnassa |
| Leikkausvoima QZ | kN | Leikkausvoima palkin poikkileikkauksen 2. pääsuunnassa |
| Normaalijännitys | MPa | Palkin suuntainen normaalijännitys lasketaan
|
| Von Mises vertailujännitys | MPa | Von Mises vertailujännitys lasketaan normaali- ja leikkausjännityskomponenteista kaavalla  , jossa σ on palkin suuntainen normaalijännitys ja τ leikkausjännitykset poikkileikkauksen pääsunnissa. Leikkausjännitykset muodostuvat
Leikkausjännitysten jakautumista ei tunneta tarkkaan, joten Von Mises vertailujännitys on epätarkka. Useimmissa tapauksissa se antaa hieman liian suuren tuloksen. |
| Siirtymä D | mm | Palkin neutraaliakselin siirtymäresultantti |
| Siirtymä DY | mm | Palkin neutraaliakselin siirtymä poikkileikkauksen 1. pääsuunnassa |
| Siirtymä DZ | mm | Palkin neutraaliakselin siirtymä poikkileikkauksen 2. pääsuunnassa |
| Kiertymä | mrad | Palkin akselin kiertymä |
Visualisoi siirtymätilaa
- Voit visualisoida rakenteen siirtymätilaa vetämällä Siirtymätila-liukukytkintä
- Rakenteen siirtymätila näytetään 3d-mallissa.
Huom!
Rakenteen siirtymätilan visualisointi ei näytä siirtymiä todellisessa suuruudessaan, vaan ne ovat huomattavasti liioteltuja.
Muokkaa tulosten esitystä
Muuta tulosten esitystapaa

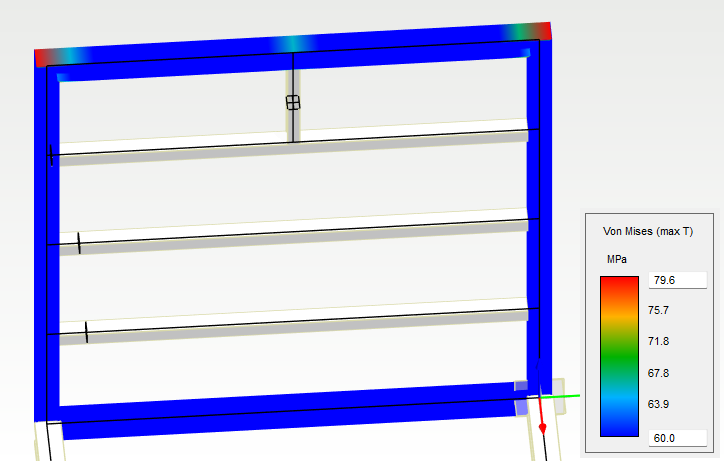

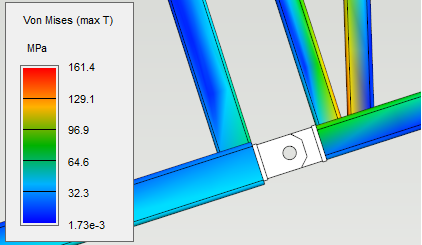

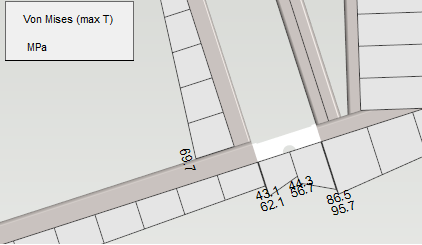

- Voit valita tulosten esitystavaksi Väritetty tai Kuvaaja.
- Kuvaaja-esitystavan kokokertoimella voit suurentaa tai pienentää kuvaajien korkeutta halutulla kertoimella.
Näytä tukireaktiot
- Aseta Näytä tukivoimat -asetus päälle, niin näet tuetuilla solmuilla vaikuttavat tukivoimakomponentit yksikössä kN.
- Voit valita näytettävien tukivoimakomponenttien koordinaatistoksi osan poikkileikkauksen paikalliskoordinaatiston tai 3d-mallin globaalin koordinaatiston.
- Aseta Näytä tukimomentit -asetus päälle, niin näet tuetuilla solmuilla vaikuttavat tukimomenttikomponentit yksikössä kNm.
- Voit valita näytettävien tukimomenttikomponenttien koordinaatistoksi osan poikkileikkauksen paikalliskoordinaatiston tai 3d-mallin globaalin koordinaatiston.
Näytä kytketyt solmut
- Aseta Näytä kytketyt solmut -asetus päälle, niin näet tulosesityksen päällä myös laskentamallin kytketyt solmut.
Piilota profiilit
- Aseta Piilota profiilit -asetus päälle kuvaajaesityksen ollessa käytössä, niin tutkimuksessa mukana olevien osien geometriat piilotetaan
- Profiilien tilalla näytetään tutkimuksen laskentamallin solmut ja osien neutraaliakselit.
Kierrä esitystasoa
- Kierrä esitystaso -asetus on mahdollista asettaa päälle rasitussuureille, joiden suuntaa ei voida ilmaista poikkileikkauksen pääsuuntien mukaan. Tällaisia rasitussuureita ovat
- Normaalivoima N
- Vääntömomentti MV
- Normaalijännitys
- Von Mises -vertailujännitys
- Siirtymä D
- Kiertymä

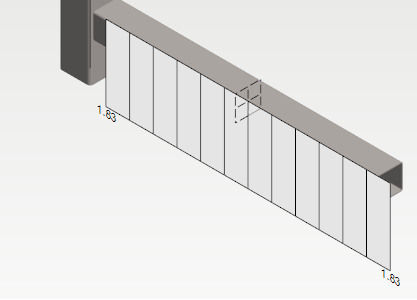

Aseta Kierrä esitystaso -asetus päälle kuvaajaesityksen ollessa käytössä ja jokin yllä mainituista rasitussuureista valittuna, niin kuvaajien esitystaso kierretään osan poikkileikkauksen ensimmäisen pääsuunnan suuntaiseksi.

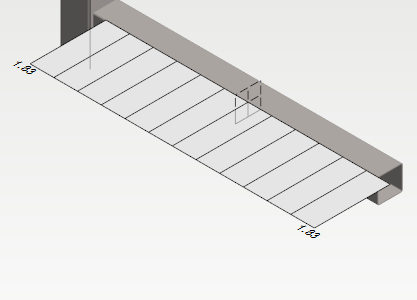

Oletuksena esitystaso on osan poikkileikkauksen toinen pääsuunta.
- Leikkausvoimien QY ja QZ sekä siirtymien DY ja DZ todellisen suunnan näet kuvaajan esitystason pystyakselista.
- Taivutusmomenttien MY ja MZ todellisen suunnan näet kuvaajan esitystason normaalista.
Tallenna näkymä
- Voit tallentaa tulosnäkymän painamalla Tallenna näkymä. Halutessasi voit vaihtaa taustan värin valkoiseksi oletusvärin sijaan.
