FEA -tilassa valinta 3d-mallista kohdistuu pintoihin.
Kokoonpanomallissa voit valita osia Alt-näppäin pohjassa.
Muokkaa osan materiaalivakioita
Valitse muokattavat osat kokoonpanomallista. Osamallissa voit siirtyä suoraan kohtaan 2.

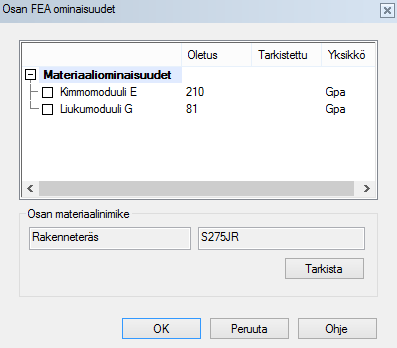

Valitse tilannekohtaisesta valikosta Ominaisuudet, niin pääset muokkaamaan valittuihin osiin liittyviä FEA-materiaaliominaisuuksia.
Materiaaliominaisuuksien oletusarvot luetaan 3d-mallin nimiketiedon mukaiselta materiaalilta.
Mikäli nimiketiedon mukaista materiaalia ei löydy tietokannasta d_SPEC1, käytetään oletusarvoina rakenneteräksen materiaaliarvoja.
Voit muuttaa materiaaliarvot toisiksi painamalla Tarkista ja valitsemalla tietokannasta haluttu materiaali.
Voit myös muokata käsin kaikkia materiaaliarvoja kirjoittamalla haluttu arvo Tarkistettu-sarakkeeseen ja painamalla OK.
Pidä kursoria aktiivisen tutkimuksen osan päällä, niin näet vihjekuplassa osaan liittyvää FEA-tietoa. Jotta vihjekupla näkyy, täytyy Asetukset > Piirustukset, mallit > Näkymä > Näytä geometriavihje kohdistimessa -asetus olla päällä.
Lisää ja poista tutkimuksen osia
Valitse haluamasi osat kokoonpanomallista.
Paina tilannekohtaisesta valikosta Lisää tutkimukseen, niin valitut osat lisätään aktiivisena olevaan tutkimukseen TAI Poista tutkimuksesta, niin valitut osat poistetaan aktiivisena olevasta tutkimuksesta.
