Viivaleveydet tulostuksessa

Voit valita tulostinasetuksissa miten viivat tulostetaan paperille tai PDF-tiedostoon. Napsauta Tulostus-keskusteluikkunassa Tulostinasetukset. Valitse kohdassa Värit ruudun ja leveydet mittakaavan mukaan valitse jompikumpi seuraavista:

• Kyllä - Viivat tulostetaan ruudulla näkyvillä väreillä ja todellisilla viivanleveyksillä.

• Ei - Viivat tulostetaan viivaleveystiedoston ja kynäsarjan mukaan.

Jälkimmäisessä tapauksessa voit valita käytettävän viivaleveystiedoston ja kynäsarjan keskusteluikkunan sivulla 2.

Tässä ohjeessa selitetään mitä viivaleveystiedosto ja kynäsarja tarkoittavat.

Kynäsarja

Kynäsarjalle on jaettu kaikki mahdolliset piirustuksessa olevat viivat. Kynäsarja määritetään järjestelmän asetuksissa avainsanalla plot_pen.

Ohjelmiston vakiotoimituksessa on oletuksena yksi kynäsarja, joka määrittää kynät 1-8:

Toisin sanoen:

• Kynällä 1 piirretään viivat, joiden leveys on 0.00 - 0.10.
• Kynällä 2 piirretään viivat, joiden leveys on 0.11 - 0.13.
• Kynällä 3 piirretään viivat, joiden leveys on 0.14 - 0.18.
• Jne.

Viivat voivat olla minkä tahansa värisiä, ja millä tahansa tasolla.

Järjestelmän pääkäyttäjä voi lisätä kynäsarjaan uuden kynän lisäämällä ryhmään uuden plot_pen -avainsanan. Kynien lukumäärää ei ole rajoitettu. Järjestelmän pääkäyttäjä voi myös lisätä uuden kynäsarjan ja määrittää sille kynät.

Viivaleveystiedosto

Kynäsarjan kynät on vuorostaan määritetty viivaleveystiedostoissa. Ohjelmiston vakiotoimituksessa ne sijaitsevat system/fonts –kansiossa, esimerkiksi viivaleveystiedostot:

• color.lset (viivaleveyksille värit)
• None.lset (kaikki viivat mahdollisimman ohuella)
• normal.lset (viivaleveys kynän ylärajan mukaan, väri harmaa tai musta)
• thick.lset (kaikki viivat viivaleveydellä 0.50)
• thin.lset (kaikki viivat viivaleveydellä 0.18)

Voit kopioida haluamasi tiedoston custom/fonts -kansioon, ja sen jälkeen muokata tiedostoa esim. Notepad-sovelluksella.

Voit nimetä tiedoston millä tahansa nimellä, kunhan nimessä on tarkennin .lset.

Kynät määritetään tiedostoon seuraavassa muodossa (väri RGB-muodossa):

Vertexissä musta väri R,G,B = 0,0,0. Värin nimeksi voit kirjoittaa minkä tahansa sitä kuvaavan nimen.

Esimerkiksi viivaleveystiedosto Normal.lset:

pen(1)= 0.10 50 50 50 DARK GREY
pen(2)= 0.13 30 30 30 DARKER GRAY
pen(3)= 0.18 0 0 0 BLACK
pen(4)= 0.25 0 0 0 BLACK
pen(5)= 0.35 0 0 0 BLACK
pen(6)= 0.50 0 0 0 BLACK
pen(7)= 0.70 0 0 0 BLACK
pen(8)= 1 0 0 0 BLACK

Tätä viivaleveystiedostoa käytettäessä:

• Kaikki piirustuksessa olevat viivat, joiden leveys on 0.00 - 0.10 (kynä 1), tulostetaan leveydellä 0.10 ja harmaalla värillä.
• Viivat, joiden leveys piirustuksessa on 0.11 - 0.13 (kynä 2), tulostetaan leveydellä 0.13 ja tummemmalla harmaalla.
• Viivat, joiden leveys piirustuksessa on 0.14 -0.18 (kynä 3), tulostetaan leveydellä 0.18 ja mustalla.
• Jne.

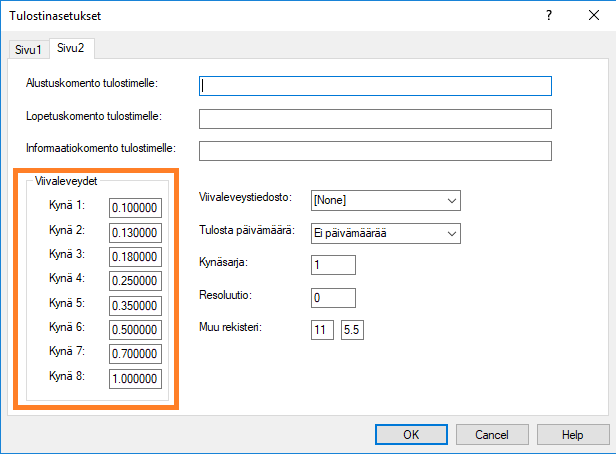

Valitse haluamasi viivaleveystiedosto Tulostinasetukset –ikkunan sivulla 2.

Viivaleveystiedosto [None]

Jos viivaleveystiedosto on [None], kynät tulostetaan kohdassa Viivaleveydet määritetyillä viivaleveyksillä ja mustalla värillä.
