Tulosta monisivuinen piirustus
Tulostustoiminnolla haluat tavallisesti tulostaa yhden piirustuksen tulostimelle tai PDF-tiedostoon. Joskus voi olla tarve tulostaa samasta piirustustiedostosta useita erillisiä sivuja. Tämä on mahdollista, kun tulostettava piirustus on piirustusarkki, johon lisäät tulostettavia sivuja varten arkin rajat toiminnolla Lisää piirustusarkki ja nimiö.

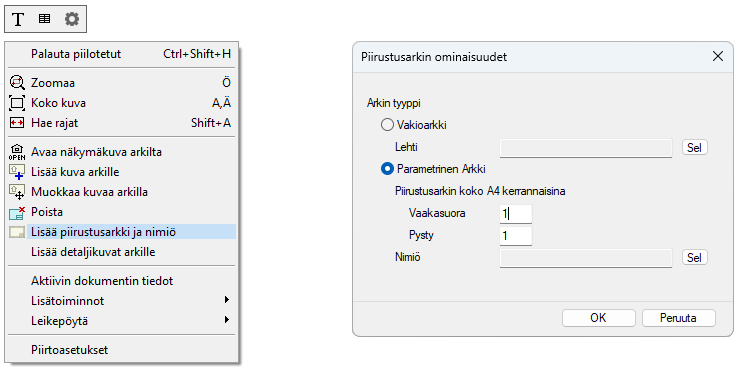

Avaa piirustusarkki, ja valitse hiiren oikealla avautuvasta valikosta Lisää piirustusarkki ja nimiö. Valitse jompikumpi arkin tyyppi avautuvassa keskusteluikkunassa. Tässä esimerkissä lisätään parametrinen A4-kokoinen arkki ilman nimiötä.

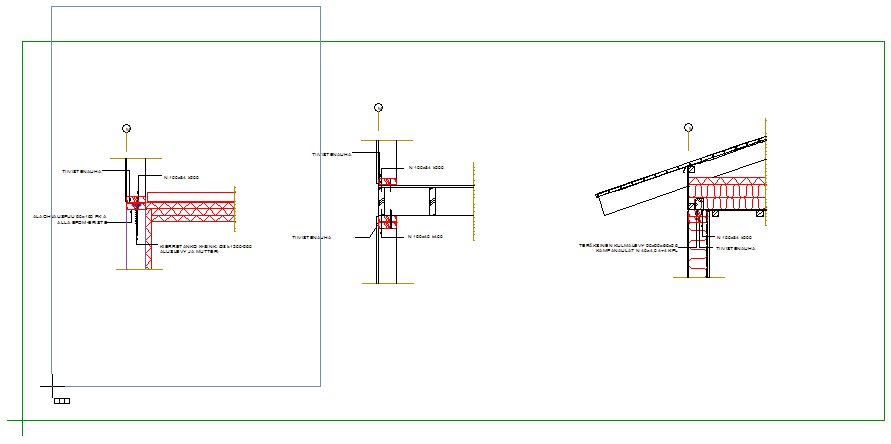

Osoita arkin paikka piirustuksessa siten, että sen sisään jää geometria, jonka haluat tulostaa sivulle.
Tarvittaessa vaihda sijoituspistettä apuvalikon toiminnolla ennen paikan osoitusta. Apuvalikko avautuu hiiren oikealla painikkeella.

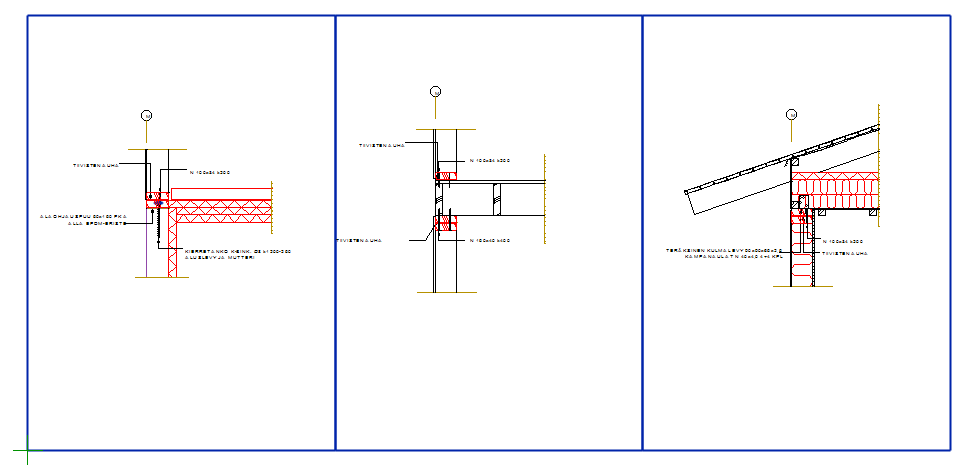

Lisää oma arkki jokaista tulostettavaa sivua kohden. Huomaa, että sivut tulostetaan siinä järjestyksessä, jossa lisäät arkit piirustukseen.
Tallenna piirustusarkki.

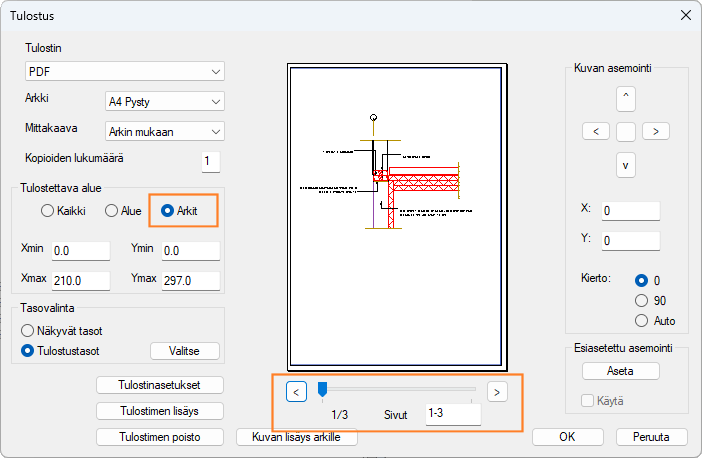

Valitse tulostustoiminto Tiedosto > Tulosta. Keskusteluikkunassa on lisää valintoja tavalliseen tulostukseen verrattuna. Kohdassa Tulostettava alue on valittuna Arkit, jolla voit tulostaa erilliset sivut. Voit tulostaa sivut tulostimelle, jolloin jokainen sivu tulostetaan omalle paperille, tai voit valita PDF-tulostimen:
PDF - Kaikki sivut tulostetaan samaan PDF-tiedostoon.
PDF_SEPARATE - Kukin sivu tulostetaan omaan PDF-tiedostoonsa.
Voit selata piirustuksia esikatselukuvan alla olevalla vierityspalkilla. Oletuksena kaikki sivut tulostetaan. Tekstikenttään voit määrittää tulostettavan sivualueen. Erota aluenumerot toisistaan yhdysmerkillä. Erota yksittäiset sivut tai alueet toisistaan pilkulla (esimerkiksi 5, 11–21, 23).
