Uusi pintamateriaali kirjastoon

Valitse Järjestelmä-välilehdeltä toiminto Visualisoinnin materiaalit.

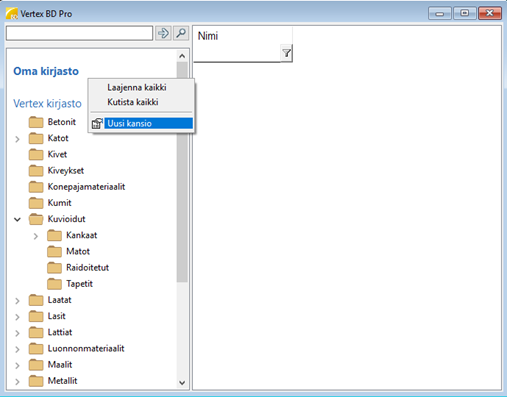

Aktivoi otsikko Oma kirjasto, jolloin hiiren oikean painikkeen takaa löytyy toiminto Uusi kansio.

Nimeä uusi kansio esimerkiksi Omat materiaalit.

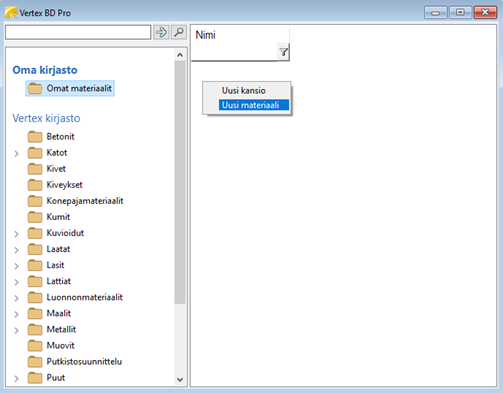

Tämän jälkeen hiiren oikean painikkeen takaa löytyy toiminto Uusi materiaali.

Anna materiaalille yksilöllinen nimi Muokkaa materiaalia-keskusteluikkunan Yleiset-välilehdellä.

Tee seuraavat valinnat Ominaisuudet-kenttiin:

• Väriksi Wrapped image
• Heijastavuuden tyypiksi matte
• Tekstuurin asettelutavaksi lttex

Color -välilehdellä napsauta file name-parametria ja sen jälkeen Selaa-painiketta. Hae käyttöjärjestelmän Avaa/Open-keskusteluikkunassa materiaalin perustana oleva kuvatiedosto, tässä tapauksessa esim. ’../mm3.bmp’ ja aseta se käyttöön. Päivitä esikatselukuva.

Aseta Reflectance-välilehdellä Matte-heijastustyypin ambient-parametrin arvoksi ’1’.

Texture -välilehdellä määritetään kuvatiedoston mukaisen tekstuurinpalan 3D-mallissa peittämän alueen mitat. Aseta kx-parametrin arvoksi haluamasi vaakamitta, esim. ’600 mm’ ja ky-parametrin arvoksi pystymitta, esim ’600 mm’. Autoaxis-parametriksi valitse ’1’.

Päivitä esikatselukuva ja valitse myös Päivitä valintakuva.

Napsauta OK.

Materiaali on nyt valmis otettavaksi käyttöön.
